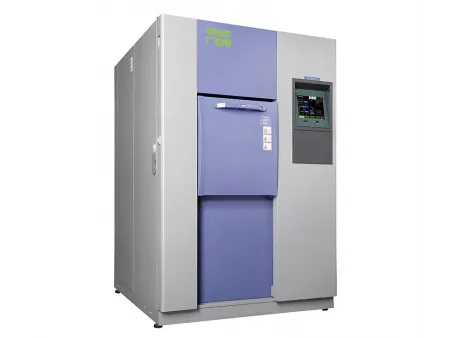

Serie TSH Cámara de pruebas de choque térmico de tres zonas
Equipo térmico de tres zonas que somete los productos a cambios extremos de temperatura para evaluar su fiabilidad y resistencia
Las cámaras de choque térmico de tres zonas permiten someter los productos a cambios bruscos de temperatura en cuestión de segundos, gracias a sus compartimentos independientes de calor, ambiente y frío. A diferencia de otros sistemas que requieren mover las muestras, este diseño mantiene el producto inmóvil y controla automáticamente el flujo de aire, evitando vibraciones y logrando mediciones más precisas. Además, puede operar en modo de dos o tres zonas, ofreciendo versatilidad para distintos tipos de pruebas.
- Evaluaciones en altas temperaturas para medir la resistencia térmica
- Pruebas en bajas temperaturas que revelan el comportamiento ante el frío extremo
- Programas de ciclos térmicos controlados para simular variaciones reales
- Pruebas de choque térmico que reproducen cambios bruscos y exigentes
- 1 pasacables ovalado de 25×100 mm, con tapón y tapa de goma blanda gris
- Contador de horas
- 2 juegos de bandejas para muestras
- 6 ruedas giratorias
4 patas niveladoras - 1 terminal de alimentación para la muestra
1 puerto de comunicación RS-485
1 puerto Ethernet RJ-45 - Puerto USB
- El sistema cuenta con un diseño fijo de tres zonas y compuertas neumáticas que redirigen el flujo de aire de forma automática, permitiendo realizar ensayos en modo de dos o tres zonas según las necesidades del protocolo.

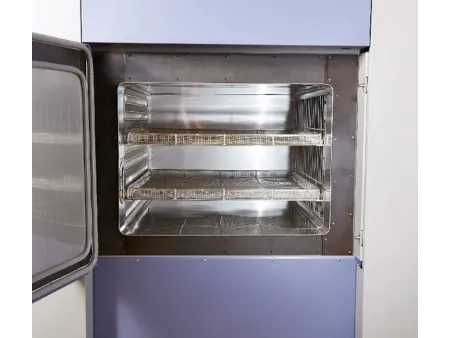

- Durante las pruebas, las muestras permanecen inmóviles dentro de la cámara, lo que elimina vibraciones y posibles interferencias. Gracias a esto, se obtienen mediciones más estables y resultados altamente confiables.
- Además, incorpora una amplia puerta frontal con apertura y cierre neumáticos que simplifica al máximo la carga y descarga de los productos de ensayo.
| Modelo | | | | | | ||||||||||
| TSG2055W | TSG3055W | TSG5055W | TSG10055W | TSG3055WS | TSG5055WS | TSG-71H-W | TSG-71S-A/W | TSG-101S-W | TSG-201S-W | TSG-71L-A | TSG-101L-A | ||||
| Volumen de la cámara (L) | 200 | 300 | 500 | 970 | 300 | 500 | 70 | 70 | 100 | 200 | 70 | 100 | |||
| Sistema de prueba | Conmutación neumática de compuertas para 2 o 3 zonas | ||||||||||||||
| Rendimiento | Zona de alta temperatura | Temperatura máxima de precalentamiento | 200 ℃ | ||||||||||||
| Velocidad de calentamiento | 60 ℃→ 200 ℃ ≤20 min | Temperatura ambiente→ 200 ℃ ≤15 min | |||||||||||||
| Zona de baja temperatura | Temperatura mínima de preenfriamiento | -78 ℃ | ﹣77 ℃ | ﹣75 ℃ | |||||||||||
| Área de pruebas | Desviación de la temperatura | ±2 ℃ | ±2 ℃ (≤ 150 ℃) ±3 ℃ (＞ 150 ℃) | ||||||||||||
| Rango de exposición a la temperatura | Temperatura alta:( 60~ 150) ℃ Temperatura baja:(-55~-10) ℃ | Temperatura alta:( 60~ 200) ℃ Temperatura baja:(-70~0) ℃ | Temperatura alta:( 60~ 200) ℃ Temperatura alta:(-65~-0)℃ | ||||||||||||
| Tiempo de recuperación de la temperatura | ≤5 min | ≤5 min | ≤5 min | ≤5 min | ≤10 min | ≤5 min | |||||||||
| Peso de la muestra* | 10 kg | 7.5 kg | 12.5 kg | 12.5 kg | 7.5 kg | 10 kg | 3.5 kg | 5 kg | 5 kg | 20 kg | 2.5 kg | 2.5 kg | |||
| Dimensiones internas (mm) | Ancho | 650 | 970 | 970 | 970 | 970 | 970 | 410 | 410 | 650 | 650 | 410 | 650 | ||
| Alto | 460 | 460 | 780 | 1000 | 460 | 780 | 460 | 460 | 460 | 460 | 460 | 460 | |||
| Profundidad | 670 | 670 | 670 | 1000 | 670 | 670 | 370 | 370 | 370 | 670 | 370 | 370 | |||
| Dimensiones externas (sin salientes) (mm) | Ancho | 1710 | 2030 | 2030 | 2030 | 2030 | 2030 | 1310 | 1310 | 1550 | 1550 | 1310 | 1550 | ||
| Alto | 1935 | 1935 | 2256 | 2475 | 1935 | 2256 | 1950 | 1950 | 1950 | 1950 | 1950 | 1950 | |||
| Profundidad | 1845 | 1845 | 1845 | 2090 | 1845 | 1845 | 1830 | 1530 | 1530 | 1830 | 1530 | 1530 | |||
| Potencia nominal (kW) | 39 | 39 | 50 | 55 | 50 | 55 | 43 | 35 | 35 | 49 | 26 | 26 | |||
El rendimiento de los modelos con refrigeración por aire se determina a 25 °C y ≤85 % de humedad, con la cámara vacía. En los equipos refrigerados por agua, las mediciones se realizan entre 15 °C y 35 °C, con humedad ≤85 % y agua de refrigeración ≤ 28 °C, también sin carga.
Las pruebas utilizan circuitos integrados plásticos distribuidos en dos cestas, garantizando resultados consistentes. Para más detalles sobre la recuperación térmica, consulte a su representante comercial.
