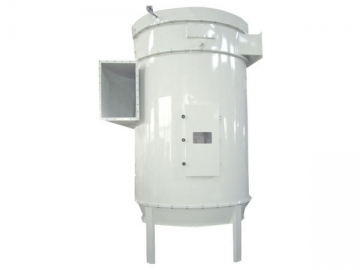

Filtro de chorro de aire

Solicite un presupuesto

Nosotros: http://ctgrainmachines.com

El filtro de chorro de aire por lo general trabaja en conjunto con un ventilador centrífugo. Este equipo toma el aire y absorbe el polvo que hay en él, mediante su bolsa de tela de filtrado. Luego, el polvo será arrancado por la corriente de aire impulsada de arriba del dispositivo, por lo que el polvo se recolectará en la bolsa del filtro de chorro de aire en vez de entrar en el ambiente del taller.

El filtro de chorro de aire está disponible en 3 tipos: tipo de aire de alta presión, tipo de aire de baja presión y tipo enchufable. Usted podrá tomar la decisión de acuerdo a la realidad que esté atravesando. Todos estos tipos de colectores de polvo de aire remueven el polvo con eficiencia, son fáciles de mantener y hasta el momento, son ampliamente utilizados en el sistema de aspiración y el sistema de transporte neumático.

Filtro de chorro de aire de baja presión tipo TBLM

Tipo	Longitud de las mangas (mm)	Volumen del aire (m³/h)	Área de las mangas (m²)	Potencia(kW)		Peso (kg)
Tipo	Longitud de las mangas (mm)	Volumen del aire (m³/h)	Área de las mangas (m²)	Esclusa de aire	Rascador de polvo	Peso (kg)
TBLM-26	1800 2000 2400	1032-5160 1146-5730 1380-6900	17.2 19.1 23	0.75		710 749 794
TBLM-52	1800 2000 2400	2112-10560 2292-11460 2766-13830	35.2 38.2 46.1	1.1	1.5	1230 1500 1700
TBLM-78	1800 2000 2400	3090-15450 3438-17190 4146-20730	51.5 57.3 69.1			1720 1800 2000
TBLM-104	1800 2000 2400	4116-20580 4590-22950 5526-27630	68.6 76.5 92.1			2200 2500 3000
TBLM-130	1800 2000 2400	5292-26460 5934-29670 7056-35280	88.2 98.9 117.6			2870 3000 3500
TBLM-168	1800 2000 2400	7596-37980 5934-29670 9114-45570	113.9 126.6 151.9	1.5×2	2.2	3540 3721 3925

Filtro de chorro de aire de alta presión tipo TBHM

Tipo	Cantidad de mangas (PC)	Volumen de aire (m³/h)	Área de las mangas (m²)	Cantidad de válvulas solenoide (PC)	Aumento de la presión del aire (MPa)	Velocidad de filtración del aire (m/min)	Tamaño de las mangas D×L (mm)	Resistence (Pa)
TBHM-24	24	3270-4360	18.2	4	0.4-0.6	3-4	ø120×2000	＜980
TBHM-36	36	4950-6600	27.5	6
TBHM-48	48	6520-8680	36.2	8
TBHM-60	60	8130-10850	45.2	10
TBHM-72	72	9800-13200	54.3	12
TBHM-84	84	11400-15200	63.3	14
TBHM-96	96	13000-17400	72.5	16
TBHM-108	108	14300-19540	81.4	18
TBHM-120	120	16300-21600	90.5	20

Filtro de chorro de aire de alta presión insertado tipo TCR

Tipo	Área de mangas (m²)	Volumen del aire (m³/min)	Potencia (kW)
TCR-4/8	1.24	223-298	1.1
TCR-4/12	1.86	334-447	1.1
TCR-6/8	1.86	334-447	1.1
TCR-6/12	2.76	496-663	1.1
TCR-9/8	2.8	504-672	1.5
TCR-9/12	4.14	745-994	1.5
TCR-9/16	5.76	1036-1383	1.5
TCR-16/12	6.88	1238-1652	2.2
TCR-16/18	10.24	1843-2458	2.2
TCR-16/24	13.76	2476-3303	2.2
(Está disponible el filtro de chorro de aire de alta presión rectangular)
