Molinos de chorro de aire en lecho fluidizado

Solicite un presupuesto

Nosotros: http://chinamill.es/1c-bed-jet-mill.html

LHL

El molino de chorro con lecho fluidizado integra tecnología avanzada de molienda con clasificación auto dispersante, ofreciendo una solución moderna para el procesamiento de polvos ultrafinos. Este diseño se diferencia de los modelos tradicionales al reducir el consumo energético, lograr partículas más finas y garantizar una operación más confiable. Su versatilidad y eficiencia lo posicionan como una herramienta esencial en industrias que demandan alta precisión en el manejo de materiales en polvo.

Parámetros técnicos

Modelo \ Datos	LHL-3	LHL-6	LHL-10	LHL-20	LHL-40	LHL-60	LHL-120
Tamaño de partículas de entrada (Malla)	≤　20	≤　20	≤　20	≤　20	≤　20	≤　20	≤　20
Fineza(d₉₇=um)	2-150	2-150	2-150	2-150	2-150	2-150	2-150
Capacidad (kg/h)	15-100	40-250	90-500	200-1100	500-2500	750-4000	1500-8000
Consumo de aire(m³/min)	3	6	10	20	40	60	120
Presión de aire(MPa)	≥0.8	≥0.8	≥0.8	≥0.8	≥0.8	≥0.8	≥0.8
Potencia instalada (kw)	27.5	53	75	159	300	440	830

Características

Reduce el consumo de energía en un 30 % en comparación con los molinos de chorro en lecho fluidizado comunes, ofreciendo una mayor eficiencia operativa.
Incorpora un clasificador auto dispersante para lograr una distribución homogénea del tamaño de las partículas y elimina completamente las partículas sobredimensionadas en el producto final.
Su diseño optimizado evita la acumulación de material dentro de la cámara de molienda, eliminando puntos muertos. Esto hace que la limpieza, desinfección y cambio de productos sea muy sencillo, cumpliendo estrictamente con los estándares GMP.
Es perfecto para procesar materiales con puntos de fusión bajos, sustancias sensibles al calor, azucaradas o volátiles, gracias a su capacidad de molienda a baja temperatura sin utilizar medios adicionales.
En el caso de materiales inflamables o explosivos, el sistema puede funcionar en un entorno hermético con gases inertes reciclables, reduciendo las pérdidas y garantizando la seguridad del proceso.

Flujo del proceso

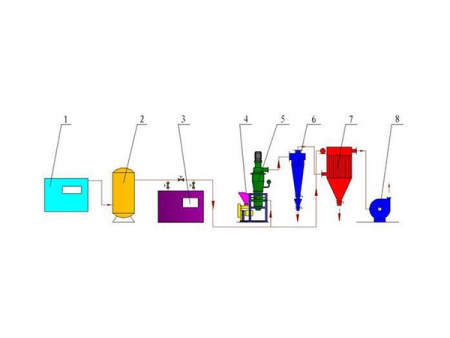

1. Compresor de aire
2. Tanque de almacenamiento de aire
3. Máquina de secado en frío
4. Sistema de alimentación

5. Máquina principal del molino de chorro de aire
6. Recolector ciclónico
7. Recolector de polvo a pulso
8. Ventilador de aspiración inducido

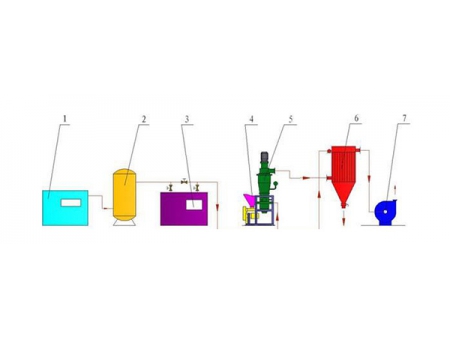

1. Compresor de aire
2. Tanque de almacenamiento de aire
3. Máquina de secado en frío
4. Sistema de alimentación

5. Máquina principal del molino de chorro de aire
6. Recolector de polvo a pulso
7. Ventilador de aspiración inducido

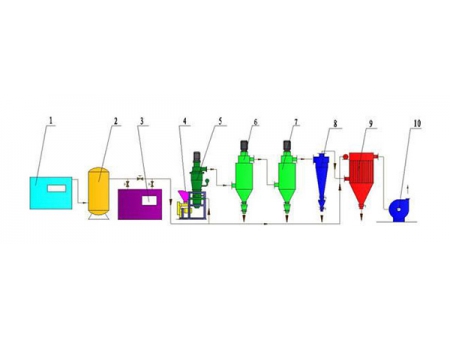

1. Compresor de aire
2. Tanque de almacenamiento de aire
3. Máquina de secado en frío
4. Sistema de alimentación
5. Máquina principal del molino de trituración

6. Clasificador I
7. Clasificador II
8. Recolector ciclónico
9. Filtro tipo bolsa
10. Ventilador de aspiración inducido

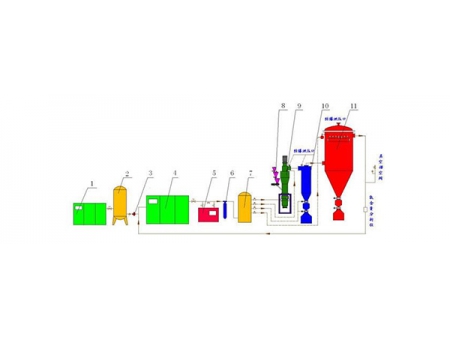

1. Generador de nitrógeno
2. Tanque de almacenamiento de aire
3. Válvula electromagnética (contiene válvula direccional)
4. Compresor de nitrógeno
5. Máquina de secado en frío

6. Deslubricante
7. Distribuidor de presión
8. Sistema de alimentación cerrado
9. Molino de chorro y clasificador
10. Recolector ciclónico
11. Filtro tipo bolsa
