Cable Ethernet Cat 5
Solicite un presupuesto
Cables de red a granel, Cable Ethernet de alta velocidad, Cable categoría 5 a granel
Estructura
- 1. Cubierta o envoltura;
- 2. Conductor de cobre;
- 3. Aislamiento;
- 4. Cordón o hilo de rasgado
Características
- Temperatura nominal: 70℃
- Normas de referencia: YD/T1019-2013&EIA/TIA 568B.2 & ISO/IEC 11801
- Conductor: Cobre macizo libre de oxígeno de calidad superior
- Capa aislante de polietileno coloreado de alta densidad acorde con los requisitos de la norma RoHS
- Cordón o hilo de rasgado
- Cubierta de compuesto LSZH ignífugo de alta calidad que cumple con los requisitos de la directiva RoHS.

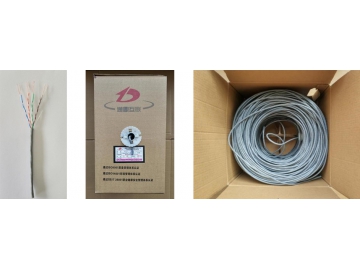

- Empaquetado: Caja de cartón de 36cm x35.5cm x 21.5cm (305m/cartón)
Estructura y dimensiones del cable
| Conductor | Pares | 4 |
| Tipo de conductor | Cobre macizo libre de oxígeno | |
| Diámetro del conductor (mm) | 0.50±0.01(24AWG) | |
| Aislamiento | Material | HDPE (Polietileno de alta densidad) |
| Diámetro del aislamiento (mm) | 0.9±0.02 | |
| Color | Blanco/negro-negro | |
| Blanco/naranja-naranja | ||
| Blanco/verde-verde | ||
| Blanco/marrón-marrón | ||
| Cubierta o envoltura | Material | PVC o PE |
| Color | Gris/blanco/azul/amarillo o personalizado. | |
| Diámetro total (mm) | 5.1±0.3 |
Propiedades físicas
| Temperatura de funcionamiento | -20℃~ 70℃ |
| Temperatura nominal | 70℃ |
| Carga de tracción máxima | 110N |
| Radio mínimo de curvatura | 8xOD |
| Grado de incombustibilidad | PVC (CMR) |
Aplicaciones
- 100 Base-T4
- 100 Base-TX
- 100VG-AnyLAN
- Modo de transferencia asíncrona (ATM) de 155Mbps
- Modo de transferencia asíncrona (ATM) de 622Mbps
Propiedades eléctricas
| Resistencia DC máxima del conductor a 20℃ | Ω/100m | ≤9.50 |
| Desequilibrio de resistencia DC entre los pares a 20℃ | % | ≤2 |
| Resistencia mínima de aislamiento a 20℃ DC100V~500V | MΩ.KM | ≥5000 |
| Capacitancia máxima de servicio a 0.8kHz o 1kHz | nF/100m | ≤5.6 |
| Diferencia de retraso entre los pares | ns/100m | ≤45 |
| Frecuencia | Impedancia característica | Atenuación (20℃) | RL | NEXT | ELFEXT | PS ELFEXT | Retardo de fase | Diferencia de retraso |
| MHz | Ω | dB/100m | dB | dB | dB/100m | dB/100m | ns/100m | ns/100m |
| 4 | 100±15 | 4.1 | 18.8 | 53.3 | 53.3 | 49.0 | 552 | 45 |
| 8 | 100±15 | 5.8 | 19.7 | 48.8 | 48.8 | 42.9 | 547 | 45 |
| 10 | 100±15 | 6.5 | 20.0 | 47.3 | 47.3 | 41.0 | 545 | 45 |
| 16 | 100±15 | 8.2 | 20.0 | 44.2 | 44.2 | 36.9 | 543 | 45 |
| 20 | 100±15 | 9.3 | 20.0 | 42.8 | 42.8 | 35.0 | 542 | 45 |
| 25 | 100±15 | 10.4 | 19.3 | 41.3 | 41.3 | 33.0 | 541 | 45 |
| 31.25 | 100±15 | 11.7 | 18.6 | 39.9 | 39.9 | 31.1 | 540 | 45 |
| 62.5 | 100±15 | 17 | 16.5 | 35.4 | 35.4 | 25.1 | 539 | 45 |
| 100 | 100±15 | 22 | 15.1 | 32.3 | 32.3 | 21.0 | 538 | 45 |
