Cable Ethernet Cat 7
Solicite un presupuesto
Cables de red a granel, Cable Ethernet de alta velocidad, Cable categoría 7 a granel

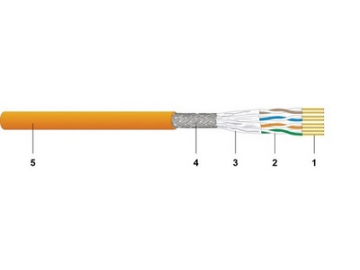

Estructura
- 1. Conductor de cobre;
- 2. Aislamiento;
- 3. Aluminio;
- 4. Cobre estañado;
- 5. Cubierta o envoltura
Características
- Temperatura nominal: 70℃
- Normas de referencia: YD/T1019-2013, EIA/TIA 568B.2 e ISO/IEC 11801
- Conductor: Cobre macizo libre de oxígeno de alta calidad
- Su Capa aislante de polietileno coloreado de alta densidad cumple con las exigencias de la directiva RoHS
- Cordón o hilo de rasgado
- La vaina o envoltura ecológica de LSZH resistente al fuego de alta calidad cumple con los requisitos de la directiva RoHS.

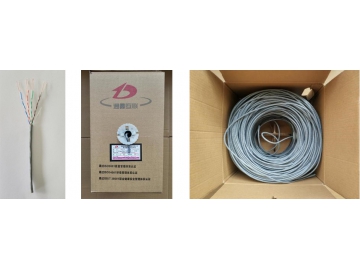

- Empaquetado: Caja de cartón de 36cm x35.5cm x 21.5cm (305m/cartón)
Estructura y dimensiones del cable
| Conductor | Pares | 4 |
| Tipo de conductor | Cobre macizo libre de oxígeno | |
| Diámetro del conductor (mm) | 0.58±0.02(23AWG) | |
| Aislamiento | Material | HDPE (Polietileno de alta densidad) |
| Diámetro del aislamiento (mm) | 1.35±0.05 | |
| Color | Blanco - negro | |
| Blanco - naranja | ||
| Blanco - verde | ||
| Blanco - marrón | ||
| Armazón transversal | Material | HDPE (Polietileno de alta densidad) |
| Cubierta o envoltura | Material | PVC |
| Color | Gris/blanco/azul/amarillo | |
| Diámetro total (mm) | 8.1±0.3 |
Propiedades físicas
| Temperatura de funcionamiento | -20℃~ 70℃ |
| Temperatura nominal | 70℃ |
| Carga de tracción máxima | 110N |
| Radio mínimo de curvatura | 8xOD |
| Grado de incombustibilidad | CMR |
Aplicaciones
- 100 Base-T4
- 100 Base-TX
- 100VG-AnyLAN
- 1000 Base-T
- 1000 Base-TX
- Modo de transferencia asíncrona (ATM) de 155Mbps
- Modo de transferencia asíncrona (ATM) de 622Mbps
Propiedades eléctricas
| Resistencia DC máxima del conductor a 20℃ | Ω/100m | ≤9.50 |
| Desequilibrio de resistencia DC entre los pares a 20℃ | % | ≤2 |
| Fuerza dieléctrica, DC, 2s | KV | 2.5 |
| Resistencia mínima de aislamiento a 20℃ DC100V~500V | MΩ.KM | ≥5000 |
| Diferencia de retraso entre los pares | ns/100m | ≤45 |
| Frecuencia | Atenuación (20) | NEXT | PS NEXT | ELFEXT | PS ELFEXT | Retardo de fase | Diferencia de retraso |
| MHz | dB/100m | dB | dB | dB/100m | dB/100m | ns/100m | ns/100m |
| 4 | 3.7 | 78.0 | 75.0 | 78.0 | 75.0 | 552 | 25 |
| 8 | 5.2 | 78.0 | 75.0 | 77.2 | 74.2 | 547 | 25 |
| 10 | 5.9 | 78.0 | 75.0 | 75.3 | 72.3 | 545 | 25 |
| 16 | 7.4 | 78.0 | 75.0 | 71.2 | 68.2 | 543 | 25 |
| 20 | 8.3 | 78.0 | 75.0 | 69.3 | 66.3 | 542 | 25 |
| 25 | 9.3 | 78.0 | 75.0 | 67.3 | 64.3 | 541 | 25 |
| 31.25 | 10.4 | 78.0 | 75.0 | 65.4 | 62.4 | 540 | 25 |
| 62.5 | 14.9 | 75.5 | 72.5 | 59.4 | 56.4 | 539 | 25 |
| 100 | 19.0 | 72.4 | 69.4 | 55.3 | 52.3 | 538 | 25 |
| 200 | 27.5 | 67.9 | 64.9 | 49.3 | 46.3 | 537 | 25 |
| 250 | 31.0 | 66.4 | 63.4 | 47.3 | 44.3 | 536 | 25 |
| 300 | 34.2 | 65.2 | 62.2 | 45.8 | 42.8 | 536 | 25 |
| 400 | 40.0 | 63.4 | 60.4 | 43.3 | 40.3 | 536 | 25 |
| 500 | 45.3 | 61.9 | 58.9 | 41.3 | 38.3 | 536 | 25 |
| 600 | 50.1 | 60.7 | 57.7 | 39.7 | 36.7 | 535 | 25 |
