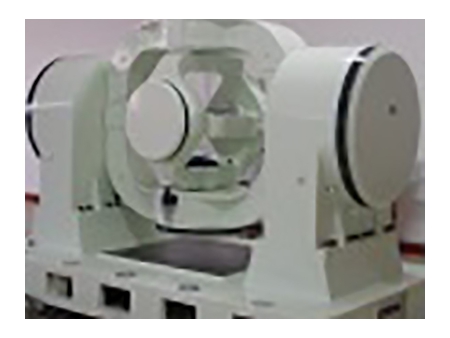

Mesa de pruebas multiaxial

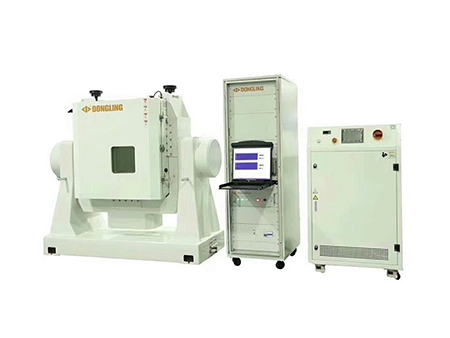

La mesa de pruebas multiaxial SY-80, también es conocida como mesa de pruebas multieje, es un sistema novedoso compuesto por una placa giratoria mecánica, una cámara de control de temperatura y un gabinete de medición y control. Entre sus características se destacan: sus funciones versátiles, registro en tiempo real, control de temperatura y alta precisión.
Ideal para pruebas y calibración tanto dinámicas como estáticas de componentes inerciales y sistemas de navegación inercial, ofreciendo un entorno completo para el análisis y evaluación bajo condiciones controladas. Este sistema combina funcionalidad, precisión y adaptabilidad, convirtiéndose en una herramienta esencial para pruebas avanzadas y calibraciones de alta precisión.
El eje de la plataforma giratoria está diseñado con una precisión mecánica extraordinaria, incorporando una interfaz especializada para la transmisión de señales eléctricas desde el dispositivo bajo prueba.
Está equipada con una interfaz de transmisión de datos estándar que permite la comunicación eficiente de información entre el dispositivo bajo prueba y el sistema, un software especializado para el control de operaciones y la recopilación de datos en tiempo real, un protocolo de comunicación que permite la integración con aplicaciones personalizadas, ofreciendo a los usuarios la capacidad de controlar la mesa giratoria y gestionar datos mediante sus propios programas.
Tiene numerosas aplicaciones en industrias como: aviación, aeroespacial, defensa y armamento, navegación y transporte. Se puede personalizar según las necesidades específicas de cada aplicación: plataforma giratoria de prueba inercial para ensayos precisos, plataforma giratoria de simulación para escenarios dinámicos, versiones personalizadas adaptadas a requerimientos particulares. Gracias a su diseño innovador y capacidades optimizadas, este sistema ofrece precisión y confiabilidad, convirtiéndose en una solución clave para sectores muy exigentes.
| | | | |
| Modelo | Mesa de 2 ejes con cámara de temperatura | Mesa de 2 ejes con cámara de temperatura | Mesa de 3 ejes con cámara de temperatura |
| Diámetro de la superficie de la mesa (mm) | ø700 | ø500 | ø500 |
| Direcciones de los ejes de rotación | 2 | 2 | 3 |
| Capacidad de carga (kg) | 60 | 50 | 50 |
| Desviación del tablero de la mesa (mm) | 0.02 | 0.02 | 0.02 |
| Planitud del tablero de la mesa (mm) | 0.02 | 0.02 | 0.02 |
| Perpendicularidad (") | ±5 | ±5 | ±5 |
| Precisión de giro (") | ±2 | ±2 | ±2 |
| Precisión de posición (") | ±2 | ±2 | ±2 |
| Resolución de posición (°) | 0.0001 | 0.0001 | 0.0001 |
| Repetibilidad (") | ±2 | ±2 | ±2 |
| Rango de movimiento | 360° continuo | 360° continuo | 360° continuo |
| Rango de velocidad (°/s) | Interno/externo 1200 /600 | Interno/externo ±600/ ±300 | Interno/medio/externo ±600/±300/±300 |
| Resolución de velocidad (°/s) | ±0.001 | ±0.001 | ±0.001 |
| Precisión y estabilidad de la velocidad (medida en 360°) | Mejor que 0.002% | Mejor que 0.002% | Mejor que 0.002% |
| Aceleración (°/s²) | Interno/externo 450 / 200 | Interno/externo 600 / 300 | Interno/medio/externo 600/ 450/300 |
| Ancho de banda | Interno/externo 50Hz/20Hz | Interno/externo 25Hz/10Hz | Interno/medio/externo 25Hz/15Hz/10Hz |
| Espacio de la cámara de temperatura (mm) | 750*750*650 | 550*560*500 | 550*560*500 |
| Rango de temperatura (℃) | -65~ 125 | -60~ 85 | -60~ 85 |
| Precisión de temperatura (℃) | ±1 | ±1 | ±1 |
| Velocidad de aumento de la temperatura (℃/min) | 1-2 | 1-2 | 1-2 |
| Estabilidad térmica (℃) | ±1 | ±1 | ±1 |
| | | | |
| Modelo | Mesa multifuncional de 3 ejes | Mesa multifuncional de 3 ejes | Simulador de movimiento dinámico del objetivo |
| Tamaño del tablero de la mesa (mm) | ø300*400 | ø500*500 | ø800*800 |
| Direcciones de los ejes de rotación | 3 | 3 | 1 |
| Capacidad de carga (kg) | ≥50 | ≥50 | ≥500Kg |
| Desviación del tablero de la mesa (mm) | 0.02 | 0.02 | 0.05 |
| Planitud del tablero de la mesa (mm) | 0.02 | 0.02 | 0.02 |
| Perpendicularidad (") | ±5 | ±5 | ±5 |
| Precisión de giro (") | ±2 | ±2 | ±5 |
| Precisión de posición (") | ±2 | ±2 | ±10 |
| Resolución de posición (°) | 0.0001 | 0.0001 | 0.0001 |
| Repetibilidad (") | ±2 | ±2 | ±5 |
| Rango de movimiento | 360° continuo | 360° continuo | 360° continuo |
| Rango de velocidad (°/s) | Interno/medio/externo 600/ 500/ 300 | Interno/medio/externo 600/ 500/ 300 | 300°/s |
| Resolución de velocidad (°/s) | ±0.0001 | ±0.0001°/s | ±0.0001°/s |
| Precisión y estabilidad de la velocidad (medida en 360°) | Mehor que 0.002% | Mejor que 0.002% | - |
| Aceleración (°/s²) | Interno/medio/externo 1200 /800 /600 | Interno/medio/externo 1200 /800 /600 | 600°/s² |
| Ancho de banda (doble-diez) | Interno/medio/externo 10Hz/8Hz/ 6Hz | Interno/medio/externo 10Hz/8Hz/ 6Hz | Interno: 5Hz |
| | | | |
| Modelo | Simulador de movimiento de vuelo de 3 ejes | Simulador de movimiento de vuelo de 3 ejes | Simulador de movimiento de vuelo de 3 ejes |
| Rango de movimiento | Interno: ±180° Medio: ±90° Externo: ±180° | Interno: continuo Medio: continuo Externo: continuo | Interno: continuo Medio: continuo Externo: continuo |
| Tamaño de la superficie de montaje (mm) | ∅500*500 | 400*400*400 | ∅500*500 |
| Capacidad de carga (kg) | ≥50 | ≥50 | ≥50 |
| Resolución de medición de la posición angular (°) | ≤0.0001 | ≤0.0001 | ≤0.0001 |
| Precisión de la posición angular (″) | ≤3 | ≤2 | ≤2 |
| Repetibilidad de la posición angular (″) | ≤1 | ≤1 | ≤1 |
| Velocidad angular (°/s) | Interno/medio/externo 500/300/300 | Interno/medio/externo 500/300/300 | Interno/medio/externo 7200/300/300 |
| Aceleración máx. (°/s) | Interno/medio/externo 5000/3000/3000 | Interno/medio/externo 15000/7000/7000 | Interno/medio/externo 7000/5000/3000 |
| Ancho de banda (doble-diez) | Interno/medio/externo 12Hz/10 Hz/8Hz | Interno/medio/externo 20Hz/18 Hz/15Hz | Interno/medio/externo 15Hz/12Hz/10Hz |
