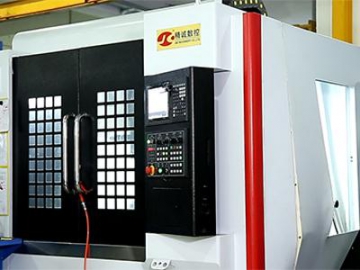

Centro de mecanizado CNC, centro de maquinado vertical de 3 ejes

Solicite un presupuesto

Nosotros: http://stampingdie-maker.com/2-5-cnc-machining-centre.html

Este centro de mecanizado CNC presenta una gran construcción de alta dureza con alta rigidez (tanto su carcasa como las partes que componen la máquina), teniendo operaciones importantes como el de fresado, mandrinado, perforado y mecanizado de rosca que son realizados mediante distintos tipos de herramientas que son incorporados en gabinete de herramientas. Cabe mencionar que nuestro centro de mecanizado integra guías lineales de bolas para poder garantizar tanto la estabilidad como la precisión de procesamiento. Asimismo para operadores con mínima experiencia de uso de este tipo de centro de mecanizado se incorpora la transmisión directa de puerto RS232 para un procesamiento conveniente y rápido. Entre las características que se destacan para nuestro centro de mecanizado se encuentran el de tener un gran tamaño de mesa de trabajo (1350*700mm), este tipo de centro de mecanizado CNC presenta un viaje de 1200*600*650mm que puede mejorar considerablemente la eficiencia, además de minimizar el periodo de envío y los costos de producción. No dude en contactarnos de tener alguna consulta o necesitar mayor información.

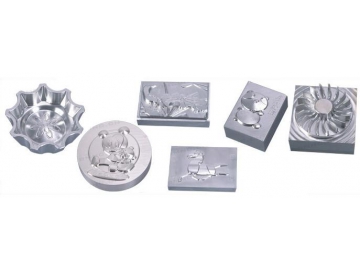

Muestras

Parámetros

Modelo	Unidad	JCVM6540	JCVM8050	JCVM1060	JCVM1155	JCVM1260
Viajes
Viaje del eje X	mm	600	800	1000	1100	1200
Viaje del eje Y	mm	500	500	600	550	600
Viaje del eje Z	mm	450	500	600	550	650
Mesa de trabajo
Longitud	mm	700	1000	1300	1200	1350
Ancho	mm	450	500	600	600	700
Máx. peso sobre la mesa	Kg	400	450	800	800	1000
Husillo
Potencia	Kw	5.5	7.5	11	11	15
Velocidad del husillo	rpm	10000	10000	10000	10000	10000
Cono del husillo		BT40	BT40	BT40	BT40	BT50
Cambiador automático de herramienta (A.T.C)
Capacidad de herramienta (con brazo)	Pzas.	16	16/24	16/24	16/24	16/24
Capacidad de herramienta (sin brazo)	Pzas.	12	16	20/24	16/20	16/20
Ratio de alimentación
Velocidad rápida en ejes X/Y/Z	m/min	30/30/24	36/36/36	36/36/36
Rango de velocidad de alimentación en ejes X/Y/Z	m/min	8	8	8	8	8
Precisión de posicionado
Posicionamiento	mm	±0.01	±0.01	±0.01	±0.01	±0.01
Repetibilidad	mm	±0.005	±0.006	±0.005	±0.005	±0.005
Información de la máquina
Dimensiones de la máquina	mm	220019002200	270022502700	330022502800	350023502800	370025003000
Peso de la máquina	Kg	3500	5000	7000	8000	10000
Consumo de energía	Kw/A	15/30	20/45	22/48	22/48	25/60

Características

El centro de mecanizado CNC tiene estructura cerrada completa con gran rendimiento de protección.
Presenta husillo de bolas y conexión directa con acoplamiento de ejes para poder garantizar la distancia con cero transmisiones.
La guía lineal de alta precisión de coeficiente de fricción pequeño es incorporado para poder asegurar la precisión de mecanizado.
Los sistemas de CNC marcas internacionales reconocidas como Siemens, Syntec y GSK son de gran confianza, seguridad y rápida respuesta y eficiencia.
El tanque de enfriamiento se separa del centro de mecanizado CNC para poder lograr un conveniente cambio del líquido de enfriado.
El suministro de aceite de lubricado regular a todos los puntos de transmisión puede lograr una gran fluidez de transmisión.
Integrado con equipo de circulación de aire, el gabinete eléctrico totalmente cerrado logra asegurar el prevenir cualquier polvo, además de lograr efecto de enfriado al mismo tiempo.

Configuración estándar

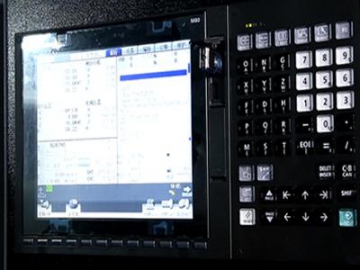

Sistema de control Mitsubishi M80
Guía lineal de 3 ejes
Cambiado automático de herramienta (ATC)
Cambiador de calor
Sistema de suministro de energía segura
Manual o guía de la puerta

Configuración opcional

Sistema automático de eliminación del chip
Aire acondicionado electrónico
Regulador de voltaje
Dispositivo de mantenimiento de presión de aire
Puerta de seguridad neumática
4 ejes
