Accesorios de freno de aire
Los accesorios de púas para manguera (o también llamados accesorios de lengüeta de manguera) a presión se utilizan principalmente para conectar componentes dentro de los sistemas de aire comprimido de vehículos comerciales. Estos accesorios permiten el montaje rápido de los tubos de nylon a los dispositivos neumáticos correspondientes y a los sistemas de freno o suspensión neumática. Diseñados para soportar temperaturas que oscilan entre -45°C y 104°C, pueden soportar una presión máxima de trabajo de 15 bar. Estos accesorios son compatibles con los tubos de nylon fabricados con PA11 y PA12 y cumplen con las normas QC/T80 y DIN74324.
Los accesorios a presión constan de dos partes principales:
- Cuerpo del conector: Compuesto por un asiento de tuerca, un anillo elástico, una arandela elástica, una junta tórica y un cuerpo de conector de transición
- Cuerpo del enchufe (plug): Incluye el propio cuerpo del enchufe (plug) y una junta tórica para el sellado
El asiento de la tuerca o el cuerpo del conector de transición se conecta a los puertos que cumplen con el estándar JED-388 mediante roscado, mientras que el cuerpo del enchufe (plug) está asegurado al orificio interior del tubo de nylon a través de una conexión de lengüeta o púas (barb). Esto garantiza una conexión rápida y segura cuando el cuerpo del enchufe se inserta en el asiento de tuerca correspondiente. Los principales materiales utilizados para el cuerpo del conector son el latón, mientras que el cuerpo del enchufe puede ser de latón o nailon/nylon. Este método de conexión es seguro y fiable, y se utiliza ampliamente en los principales modelos de vehículos comerciales en los mercados nacionales y europeos.
Parámetros principales
- Los materiales principales incluyen latón, plástico y caucho
- Se conecta a puertos que cumplen con los estándares JED-388
- Adecuado para aplicaciones de aire comprimido
- Temperatura de funcionamiento: -45°C a 104°C
- Presión máxima de trabajo: 15 bar
Ventajas
Estos accesorios se utilizan con tubos de nylon para automóviles en los sistemas de aire comprimido de los vehículos comerciales, reemplazando los tubos metálicos tradicionales. Los tubos de nylon ofrecen resistencia a las vibraciones y a la deformación del bastidor, lo que los hace más fáciles de manejar e instalar en cualquier parte del vehículo en comparación con las alternativas metálicas.

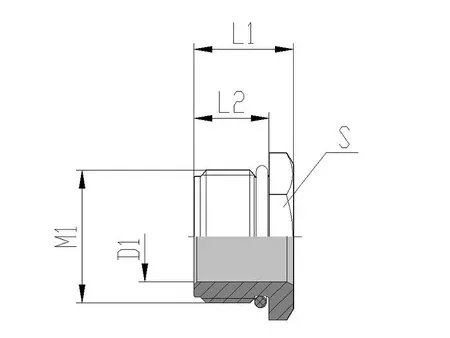

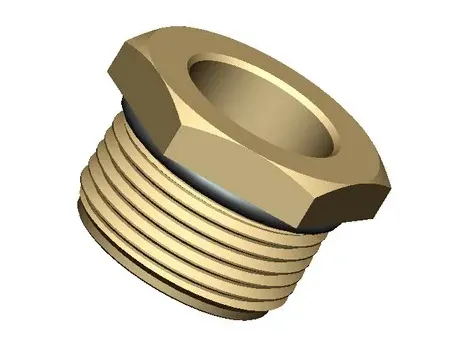

Tuerca macho (tuerca de freno de aire)
| Modelo | M1 | S | L1 | L2 | D1 | Tamaño de la conexión |
| B2300M10G06 | M10×1 | 12 | 10.2 | 6 | 6.3 | NG06 |
| B2300M16G08 | M16×1.5 | 19 | 16.5 | 12.5 | 9.5 | NG08 |
| B2300M22G12 | M22×1.5 | 24 | 16.5 | 12.5 | 15 | NG12 |

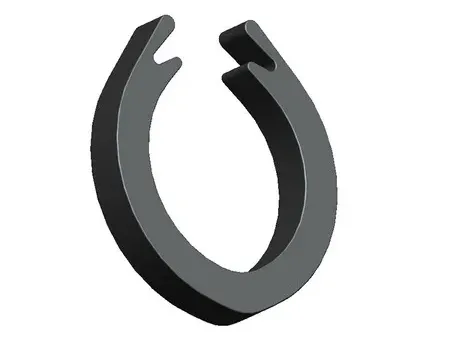

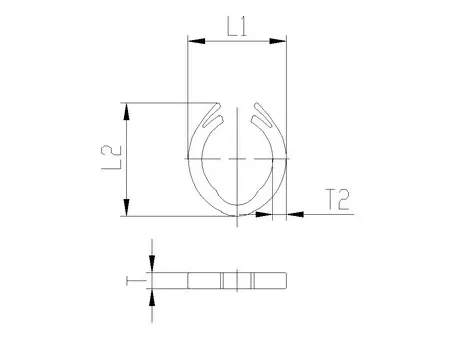

Anillo de retención (Circlip/anillo circlip)
| Modelo | L1 | L2 | T1 | T2 | Tamaño de la conexión |
| B2300001G06 | 7.3 | 8.1 | 2.5 | 1.1 | NG06 |
| B2300001G08 | 11.6 | 14.3 | 3 | 2.3 | NG08 |
| B2300001G12 | 20.1 | 24 | 3 | 2.6 | NG12 |

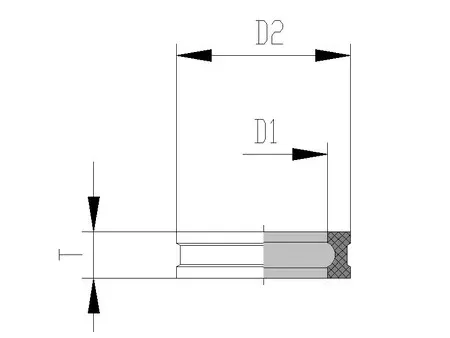

Junta
| Modelo | D1 | D2 | T | Tamaño de la conexión |
| B2300002G06 | 6.4 | 3.4 | 3.3 | NG06 |
| B2300002G08 | 9.7 | 5.4 | 4 | NG08 |
| B2300002G12 | 15.2 | 10.9 | 4 | NG12 |

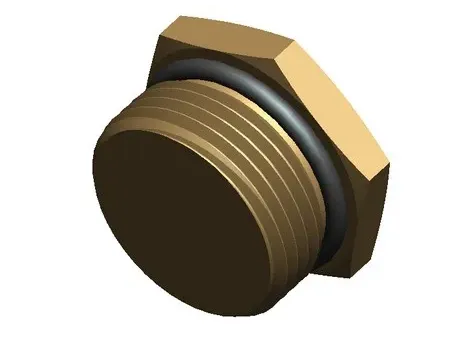

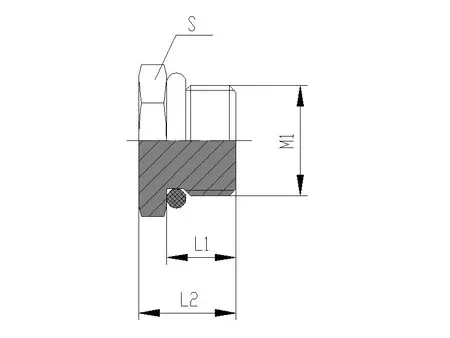

Tapón ciego
| Modelo | M1 | L1 | L2 | S | Tamaño de la conexión |
| B2300M10T00 | M10×1 | 6 | 10 | 12 | NG06 |
| B2300M16T00 | M16×1.5 | 10 | 14 | 19 | NG08 |
| B2300M22T00 | M22×1.5 | 10 | 14 | 24 | NG12 |

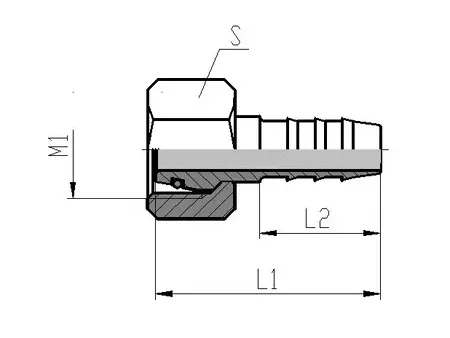

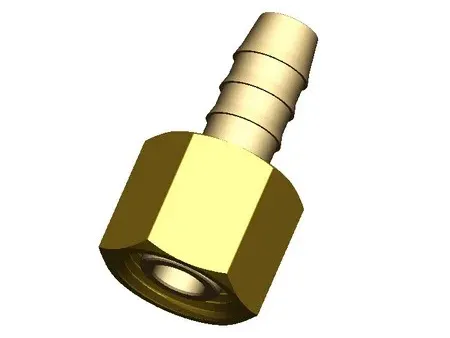

Púas de manguera giratoria / Lengüeta de manguera giratoria
| Modelo | M1 | S | L1 | L2 | Tamaño del tubo |
| B2301Q12W04 | M12×1.25 | 14 | 35 | 16 | 6×1 |
| B2301Q14W06 | M14×1.5 | 17 | 38 | 16 | 8×1 |
| B2301Q16W07 | M16×1.5 | 19 | 41 | 22 | 10×1.25 |
| B2301Q18W09 | M18×1.5 | 21 | 41 | 22 | 12×1.5 |

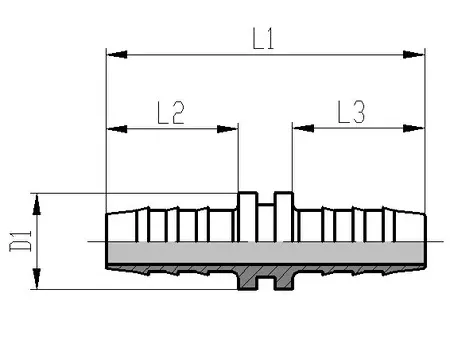

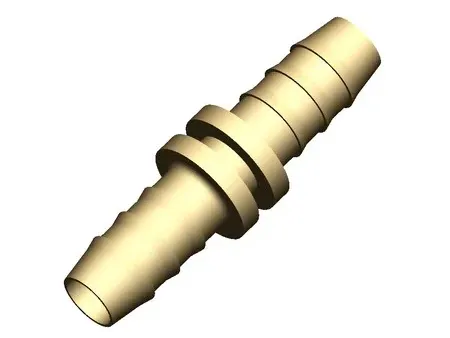

Ensamblador de púas/lengüetas de manguera
| Modelo | D1 | L1 | L2 | L3 | Tamaño del tubo |
| B2301W04W04 | 12 | 41 | 16 | 16 | 6×1 |
| B2301W06W06 | 15 | 41 | 16 | 16 | 8×1 |
| B2301W07W07 | 15 | 53 | 22 | 22 | 10×1.25 |
| B2301W09W09 | 16 | 53 | 22 | 22 | 12×1.5 |
| B2301W10W10 | 16 | 53 | 22 | 22 | 14×2 |
| B2301W11W11 | 16 | 59 | 25 | 25 | 14×1.5 |
| B2301W12W12 | 16 | 59 | 25 | 25 | 16×2 |

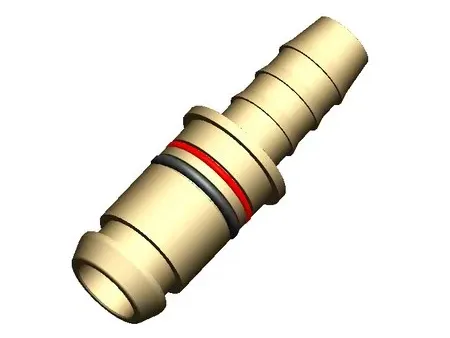

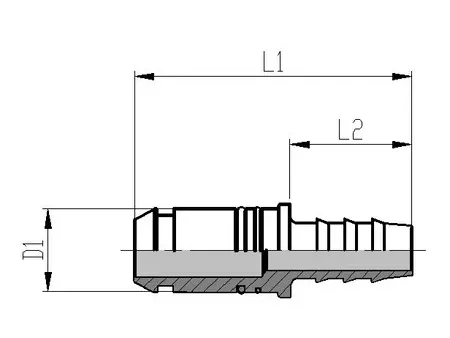

Adaptador recto de púas/lengüeta de manguera
| Modelo | D1 | L1 | L2 | Tamaño del tubo | Tamaño de la conexión |
| B2301N06W04 | 6.3 | 33.5 | 16 | 6×1 | NG06 |
| B2301N08W04 | 9.4 | 43.5 | 16 | 6×1 | NG08 |
| B2301N08W06 | 9.4 | 43.5 | 16 | 8×1 | NG08 |
| B2301N08W07 | 9.4 | 49.5 | 22 | 10×1.25 | NG08 |
| B2301N08W09 | 9.4 | 49.5 | 22 | 12×1.5 | NG08 |
| B2301N12W04 | 14.9 | 43.5 | 16 | 6×1 | NG12 |
| B2301N12W06 | 14.9 | 43.5 | 16 | 8×1 | NG12 |
| B2301N12W07 | 14.9 | 49.5 | 22 | 10×1.25 | NG12 |
| B2301N12W09 | 14.9 | 49.5 | 22 | 12×1.5 | NG12 |
| B2301N12W10 | 14.9 | 49.5 | 22 | 14×2.0 | NG12 |
| B2301N12W11 | 14.9 | 52.5 | 25 | 14×1.5 | NG12 |
| B2301N12W12 | 14.9 | 52.5 | 25 | 16×2.0 | NG12 |

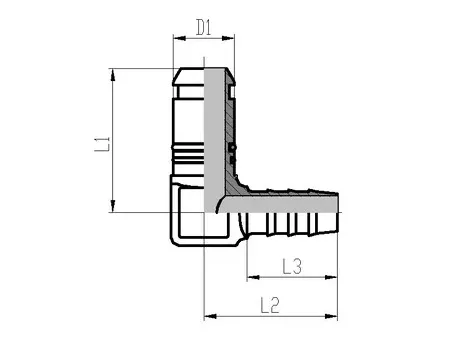

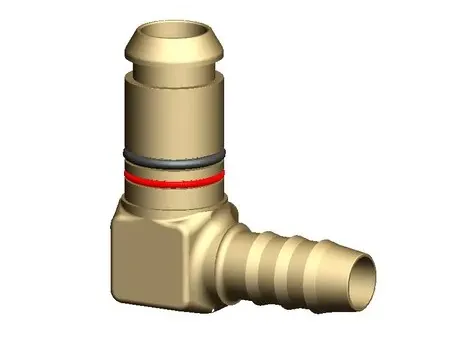

Codo de púas/lengüeta de manguera
| Modelo | D1 | L1 | L2 | L3 | Tamaño del tubo |
| B2302N06W04 | 7.3 (6.3) | 22 | 24 | 16 | 6×1 |
| B2302N08W04 | 9.4 | 33 | 24 | 16 | 6×1 |
| B2302N08W06 | 9.4 | 33 | 24 | 16 | 8×1 |
| B2302N08W07 | 9.4 | 34 | 33 | 22 | 10×1.25 |
| B2302N08W09 | 9.4 | 35 | 33 | 22 | 12×1.5 |
| B2302N12W04 | 14.9 | 35 | 26.5 | 16 | 6×1 |
| B2302N12W06 | 14.9 | 35 | 26.5 | 16 | 8×1 |
| B2302N12W06 L | 14.9 | 50 | 26.5 | 16 | 8×1 |
| B2302N12W07 | 14.9 | 35 | 32.5 | 22 | 10×1.25 |
| B2302N12W09 | 14.9 | 35 | 32.5 | 22 | 12×1.5 |
| B2302N12W09 P | 14.9 | 36.5 | 39 | 29.5 | 12×1.5 |
| B2302N12W09 L | 14.9 | 46 | 32.5 | 22 | 12×1.5 |
| B2302N12W10 | 14.9 | 35 | 32.5 | 22 | 14×2 |
| B2302N12W11 | 14.9 | 37 | 35.5 | 25 | 14×1.5 |
| B2302N12W12 | 14.9 | 37 | 35.5 | 25 | 16×2 |

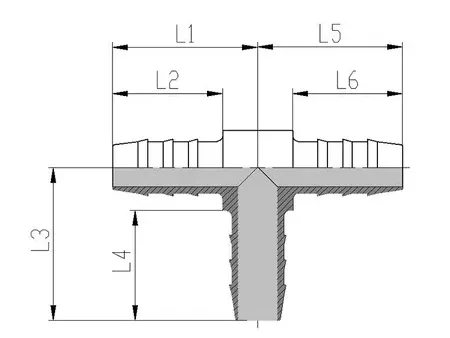

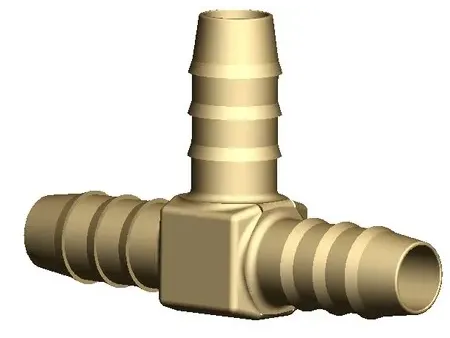

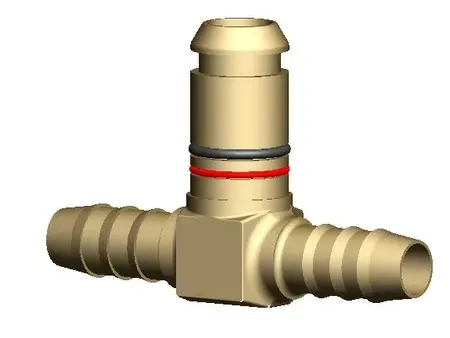

Tee de púas/lengüeta de manguera
| Modelo | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W04W04W04 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W06W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W07W07W07 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W09W09W09 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W10W10W10 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W11W11W11 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W12W12W12 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W06W04W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W09W09 | 23 | 16 | 29 | 22 | 29 | 22 |
| B2304W09W06W09 | 29 | 22 | 23 | 16 | 29 | 22 |
| B2304W12W09W12 | 33 | 25 | 30 | 22 | 33 | 25 |
| Modelo | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W06N08W06 | 9.4 | 35 | 26 | 24 | 16 | 24 | 16 |
| B2304W06N08W09 | 9.4 | 35 | 26 | 24 | 16 | 30 | 22 |
| B2304W06N12W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2304W06N12W09 | 15 | 35 | 26 | 26.5 | 16 | 32.5 | 22 |
| B2304W07N12W07 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W09N12W09 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W10N12W10 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W11N12W11 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |
| B2304W12N12W12 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |
| Modelo | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2305N06W04W04 | 6.3 | 21 | 16 | 22 | 16 | 22 | 16 |
| B2305N08W06W06 | 9.4 | 33 | 26 | 22.5 | 16 | 24 | 16 |
| B2305N12W06W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2305N12W06W09 | 15 | 35 | 26 | 30.5 | 22 | 26.5 | 16 |
| B2305N12W07W07 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W09 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W12 | 15 | 35 | 26 | 33.5 | 25 | 32.5 | 22 |
| B2305N12W10W10 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N11W11W11 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
| B2305N11W12W12 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
