Prensa plegadora CNC de 3 ejes para chapas metálicas

Solicite un presupuesto

Nosotros: http://accurlcnc.es/3-axis-cnc-sheet-metal-press-brake.html

La prensa plegadora CNC AACURL® de la serie SMART FAB B es perfecta para formar partes pequeñas con bajos costos operativos.
Usando una capacidad de control CNC de los 3 ejes sincronizada, opera de la misma manera que una prensa plegadora CNC más grande.

Pliegues más fuertes, rápidos y profundos

La prensa plegadora ACCURL® de la serie SMART-FAB permite a los operadores aumentar su capacidad de producción minimizando la pérdida de tiempo de producción.

Características generales

Cilindros cubiertos de cromo equipados con una precisión de 0.001mm y los pistones son especialmente endurecidos
Las pinzas originales son de fácil uso y están equipadas con una alta precisión
Los brazos de soporte frontal pueden ser deslizados a lo largo de la máquina y son de fácil ajuste
Las hidráulicas compactas Bosch-Rexroth son producidas acorde a los estándares CE.
Dos células fotoeléctricas en los lados para proteger la retaguardia
Rápido ajuste de herramientas
Escalas lineares ópticas con sensibilidad de hasta ± 0,01 mm
Cilindros sincronizados que ofrecen el mejor resultado de plegado con una ratio de repetibilidad perfecta
Modo de tope con 2 ejes ultra fuertes (X=800mm y R) con ± 0,01 mm de repetibilidad, movimientos entre rieles y husillo a bola. La longitud del prensado es vigilada usando un controlador CNC y dedos plegables con tope trasero para aplicaciones de plegado en flexión alternante
Controlador CNC DELEM DA52S multifuncional y altamente programable
Sistema eléctrico SIEMENS/SCHNEIDER
Ejes automáticos referenciando cuando la máquina está prendida.
Protecciones laterales con estándar CE

Equipamiento estándar

Brazos de soporte frontal con altura ajustable y deslizamiento movible
Controlador CNC DELEM DA52s con software PC-Profile
Sistema de fácil sujeción Promecam
Profundidad de garganta 410mm
3 más 1 eje CNC
- Y1, Y2 con recisión de posicionamiento de la carrera del ariete
-X con tope trasero de precisión servo accionado
-Ejes R, Z1, Z2 manualmente ajustables
2 dedos de tope trasero
Cubiertas para cilindros y viga superior
Las herramientas superiores e inferiores cuentan con la superficie endurecida por un tratamiento especial
Tope trasero fuerte X=800mm controlado con CNC
El pedal es producido acorde a los estándares CE y se adapta para pliegues múltiples e individuales
2 células fotoeléctricas están ubicadas una en frente de otra para la retaguardia
Requerimientos eléctricos pre-ajustados conforme al área geográfica del consumador.
Panel eléctrico con sistema de enfriamiento designado acorde a los estándares CE y compuesto por equipamiento automatizado y eléctrico marca SIEMENS

Especificaciones

Modelo(SMART FAB)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
Fuerza de plegado		KN	600	800	1100	1350	1750	1750	2200
Longitud de plegado		mm	1500	2500	3200	3200	3200	4200	3200
Entre columnas		mm	1100	2060	2700	2700	2700	3700	2700
Luz diurna		mm	405	405	430	430	430	430	430
Carrera útil		mm	200	200	200	200	200	200	200
Profundidad de garganta		mm	370	400	400	400	400	400	400
Ancho de la placa de refuerzo		mm	80	80	100	100	100	100	140
Velocidad mínima		mm/min	200	200	180	180	160	160	160
Velocidad de prensado		mm/min	8	8	10	10	10	10	10
Velocidad de retorno		mm/min	180	180	150	150	150	150	140
Carrera de tope trasero		mm	500	600	800	800	800	800	800
Tamaño de contorno	L	mm	1825	2825	3500	3550	3500	4500	3500
	W	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2300	2350	2650	2700	2700	2750	2900
Peso		kg	4600	5600	8000	9500	10000	12000	13200

Imágenes en detalles

Sistema CNC DELEM DA52s
Tope trasero CNC servo accionado
Bomba hidráulica alemana VOITH
Cortina de luz de seguridad en la parte trasera de la máquina

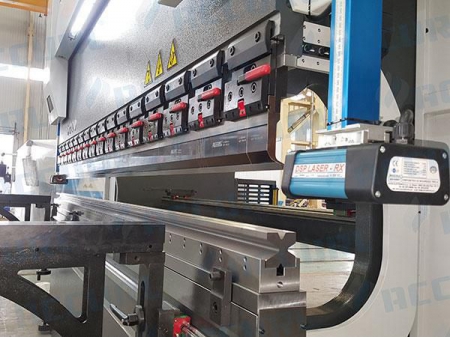

Prensa plegadora para herramientas 4V -superiores e inferiores estándar seccionadas
