El convertidor bidireccional puede lograr la conversión eléctrica entre CC y CA. Puede convertir CA en CC para cargar la batería y convertir CC en CA para alimentar cargas o retroalimentar la red. El sistema de conversión de energía (sistema PCS) cuenta con tecnología de control digital avanzada que ayuda a mejorar el funcionamiento estable del sistema PCS. Puede cambiar entre los modos de descarga conectada a la red, carga conectada a la red y funcionamiento fuera de la red. El sistema de conversión de energía tiene una amplia gama de entrada de corriente de CC; por lo tanto, puede satisfacer las necesidades de carga y descarga de diferentes combinaciones de baterías. El sistema PCS se caracteriza por un diseño modular en términos de estructura y potencia, lo que permite conexiones flexibles del paquete de baterías para la misma potencia de salida. Todos estos diseños prolongan en gran medida la vida útil de las baterías.

Módulo convertidor CA/CC

El convertidor bidireccional de CA/CC puede convertir CC en CA y CA en CC. Además, puede convertir CA en CC para cargar la batería y convertir CC en CA para proporcionar energía a las cargas o a las redes de retroalimentación.

Interruptor de transferencia estática

El interruptor de transferencia estática automática se puede cambiar dentro de los 10ms. En condiciones normales de funcionamiento, el interruptor estático está encendido. Cuando falla la alimentación de la red, el interruptor estático se apaga inmediatamente y, por lo tanto, el sistema de batería cambia a modos fuera de la red para alimentar las cargas.

Sistema de monitoreo

El sistema de conversión de energía monitorea el estado de cada celda de la batería y registra el rendimiento histórico de esas celdas.

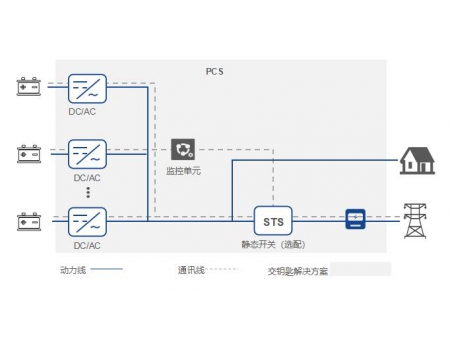

Sistema de topología

Características

• Están disponibles varios modos: conectados a la red, fuera de la red, o dentro de la red.
• La tecnología de control de tres niveles garantiza una salida de electricidad de alta calidad.
• El sistema convertidor de potencia admite comunicaciones que incluyen RS485, CAN, Ethernet.
• Funciones de bajo voltaje: el sistema de microrred compuesto por batería, inversor de almacenamiento de energía, panel solar fotovoltaico podría proporcionar un suministro de energía ininterrumpida.
• Capacidad de carga 100% desequilibrada en operación fuera de la red.
• Potencia de salida nominal continua del 105%.
• Muchos inversores de almacenamiento de energía se pueden conectar en paralelo para aumentar la capacidad del sistema de baterías.
• La entrada de CA o CC es aceptable para mantener el funcionamiento normal del sistema de baterías.
• El diseño modular permite la combinación flexible del sistema de conversión de energía (PCS).

Especificación
