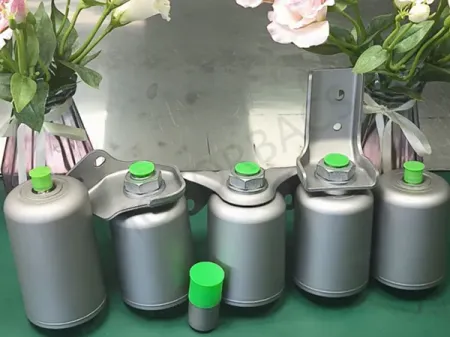

Acumulador de fuelle metálico
Componentes de almacenamiento de energía para el control preciso de fluidos en sistemas hidráulicos y neumáticos en los sectores automotriz e industrial
Un acumulador de fuelle metálico de precisión es un dispositivo de almacenamiento de energía y regulación dinámica de alta precisión que utiliza un fuelle metálico como elemento de aislamiento central. Se aplica ampliamente en sistemas hidráulicos y neumáticos que requieren una respuesta de alta frecuencia, un nivel de fugas extremadamente bajo y entornos operativos limpios.
Su precisión se refleja en la exactitud de fabricación, la capacidad de respuesta dinámica, la fiabilidad del sellado y un control de volumen altamente estable. En comparación con los acumuladores tradicionales de pistón o diafragma, los acumuladores de fuelle metálico son más adecuados para aplicaciones con requisitos exigentes de fiabilidad y precisión.
El acumulador de fuelle metálico de precisión se centra en el conjunto de fuelle metálico y consta de una tapa de alta presión, fuelle metálico, tapa de inflado, puerto de fluido (o gas), válvula de inflado y otros componentes funcionales. Su principio de funcionamiento se basa en la deformación flexible del fuelle metálico para lograr el aislamiento del gas y el medio y una conversión eficiente de energía.

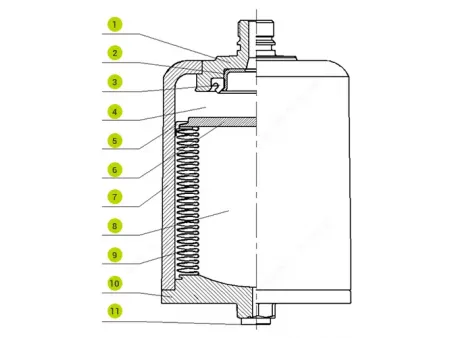

- Tapa de aceite
- Anillo de retención
- Anillo de sellado
- Cámara de aceite
- Anillo guía
- Tapa de sellado
- Cilindro
- Cámara de gas
- Fuelle
- Tapa de extremo
- Tapa de sellado de gas
- Tapa de aceite
- Manguito de soporte
- Fuelle
- Cámara de aceite
- Tapa de sellado
- Cilindro
- Anillo guía
- Cámara de gas
- Tapa de sellado de gas
- Almacenamiento de energía
Cuando la presión del sistema supera la presión de gas preajustada del acumulador, el medio empuja el fuelle para comprimir el gas interno. Al disminuir el volumen, la presión del gas aumenta (según la Ley de Boyle), convirtiendo la energía del sistema en energía potencial del gas almacenado. - Liberación de energía
Cuando la presión del sistema cae por debajo de la presión de gas interna del acumulador, el fuelle se expande bajo la presión del gas, empujando el medio nuevamente hacia el sistema y liberando la energía almacenada. - Precisión
El desplazamiento de expansión del fuelle está linealmente relacionado con la variación de presión (linealidad ≤ 0.5%), lo que permite un control altamente preciso de la variación de volumen. Al no tener componentes de fricción (el fuelle está conectado rígidamente a las tapas de los extremos sin piezas deslizantes), el retardo de respuesta es ≤ 5 ms, lo que lo hace adecuado para absorber pulsaciones de alta frecuencia, como fluctuaciones de presión de 10 a 100 Hz.
La curva PV (curva de presión-volumen) de un acumulador es una representación gráfica que describe la variación del volumen interno del fluido V a medida que varía la presión del sistema P. Se utiliza habitualmente para analizar y comprender el rendimiento del acumulador, especialmente su comportamiento dinámico durante el almacenamiento y la liberación de energía.
- Presión de precarga (P0): Presión del gas dentro del acumulador cuando no hay presión en el lado del aceite/fluido.
- Presión de trabajo (P1): Presión máxima de funcionamiento que el acumulador puede alcanzar en condiciones normales de funcionamiento.
- Presión de diseño (P2): Presión máxima que el acumulador está diseñado estructuralmente para soportar.
- Volumen efectivo (V0): Volumen de la cámara de gas del acumulador en estado de precarga.
- Temperatura de trabajo: -40°C a 120°C
- Presión de ruptura: ≥ 80 MPa
| Característica | Acumulador de fuelle metálico de precisión | Acumulador de tipo pistón | Acumulador de tipo diafragma |
| Tasa de fuga | ≤ 1 × 10⁻⁹ Pa·m³/s | Mayor (posible desgaste de los pares de fricción) | Más bajo (pero el envejecimiento del caucho puede provocar fugas) |
| Tiempo de respuesta | ≤5ms | ≥50ms | ≤20ms |
| Linealidad del volumen | ≤0.5% | ≥2% | ≤1% |
| Limpieza | Sin contaminación por partículas (estructura de fuelle metálico) | Posible generación de partículas metálicas | Posible generación de partículas de caucho |
| Vida de fatiga (ciclos) | ≥ 1,000,000 | ≥ 500,000 | ≥ 300,000 |
| Presión aplicable | 0.5–31.5 MPa (modelos de alta presión hasta 70 MPa) | 0.5-31.5 MPa | 0.5-25 MPa |
La alta precisión, la limpieza excepcional y las características de respuesta rápida de los acumuladores de fuelle metálico de precisión los convierten en la solución preferida en los siguientes campos:
- Fabricación de semiconductores y productos electrónicos
Se utilizan en sistemas de accionamiento hidráulico de máquinas de litografía de obleas y equipos de implantación iónica para absorber pulsaciones de presión de alta frecuencia (evitando así la desviación de la precisión del procesamiento de obleas). Sin fugas ni contaminación por partículas, cumplen con los requisitos de ultralimpieza, como los de salas blancas de clase 10. - Máquinas-herramientas de precisión y robótica
En los sistemas de equilibrado hidráulico de husillos, compensan las fluctuaciones instantáneas de presión (como los cambios de carga durante el corte a alta velocidad), garantizando así la estabilidad de la velocidad del husillo (fluctuación ≤ ±1 rpm). En los accionamientos articulados de robots colaborativos, proporcionan compensación instantánea de energía, reduciendo el consumo de energía del servomotor. - Equipo médico
En los actuadores hidráulicos de robots quirúrgicos (como los de instrumental laparoscópico), el control preciso del volumen permite una precisión de movimiento milimétrica. En los circuitos hidráulicos de los equipos de hemodiálisis, la ausencia de componentes de caucho previene el riesgo de contaminación sanguínea. - Aeroespacial y defensa
En los actuadores hidráulicos de control de actitud de satélites, los fuelles de titanio ligeros y su alta fiabilidad permiten un funcionamiento estable entre -50°C y 150°C, almacenando y liberando energía para facilitar el ajuste de actitud. En los sistemas de guiado de misiles, absorben los impactos de presión causados por la vibración del motor, garantizando así la precisión del control.
Capacidad de producción
- Equipado con 3 líneas de producción automatizadas
- Capacidad mensual prevista: 100,000 unidades
- El equipo clave incluye: máquinas formadoras de fuelles, máquinas de soldadura por haz de electrones al vacío, máquinas de soldadura por plasma de microhaz, equipos de detección de defectos por ultrasonidos, sistemas de detección de fugas de helio, sistemas de prueba fotovoltaica en línea y soldadoras de sellado con inversor de media frecuencia.
Requisitos de sala limpia para la producción de acumuladores
- Nivel de limpieza: Sala limpia de clase 1,000,000
- Temperatura y humedad: Temperatura 18-28°C, humedad 45-65%
- Tasa de intercambio de aire: No menos de 12 cambios de aire por hora
- Limpieza del aceite hidráulico: Se aplican pruebas de limpieza NAS; el aceite hidráulico inyectado debe cumplir con un nivel ≤ NAS 8
- Limpieza interna: Se aplica el método gravimétrico antes del llenado de aceite; la contaminación interna debe ser ≤ 4 mg
- Soldadura por haz de plasma
- Prueba de hermeticidad del aire
- Pruebas de rendimiento fotovoltaico
- Detección de fallas por ultrasonidos
