Máquina de Perforación DTH Montada Sobre Orugas Hidráulica Integrada

Solicite un presupuesto

Nosotros: http://dth-drillingrigs.com.ar/2-5-integrated-dth-drilling-rig.html

JK830-2

Equipos de perforación superficial

Diámetro de la perforación: 138-235mm

Longitud de la barra de perforación: 6m

Profundidad de perforación: 36m

Perforadora Hidráulica DTH Integrada JK830-2

El equipo de perforación integrado hidráulico DTH JK830 está diseñado para perforar orificios de gran diámetro (138-235 mm). Destaca por su automatización, alta eficiencia, fiabilidad y sencillez de operación.

El compresor de aire Atlas Copco incorporado garantiza la entrada de aire limpio. Equipado con una cabina certificada por FOPS, el equipo ofrece una experiencia de conducción cómoda. El cambiador automático de barras aumenta la eficiencia laboral, mientras que el resistente tren de rodaje con amplias huellas asegura tanto la maniobrabilidad como la seguridad. El sistema hidráulico de recolección de polvo cumple con las regulaciones de protección ambiental y proporciona una solución confiable para realizar minería verde moderna. El equipo permite todas las operaciones y el control sobre el mismo con un solo panel de control.

Diseñado para permitir operaciones más seguras, eficientes y de menor costo, al tiempo que se reduce el tiempo de inactividad, el sistema se puede configurar con cualquier número de interfaces hombre-máquina (HMI).

Este modelo de equipo de perforación se conecta con componentes clave del equipo de perforación utilizando E/S remotos montados en el torno, la unidad superior, la bomba de lodo y el piso de perforación. Todos los controles están habilitados desde la cabina a través de una combinación de pantalla táctil, operador discreto y controles de joystick simples.

JK Drilling se compromete a colaborar con usted para personalizar productos que sobresalgan en términos de rendimiento, eficiencia y seguridad, mientras optimizamos la vida útil del equipo.

Contamos con un equipo técnico y de servicio altamente experimentado, disponible las 24 horas del día, los 7 días de la semana, para garantizar operaciones de perforación seguras y eficientes.

Aplicaciones
Nuestros equipos de perforación integrados son ampliamente utilizados en proyectos de ingeniería hidroeléctrica, minería a cielo abierto, construcción de carreteras y operaciones de voladura en ingeniería de defensa nacional.

Optional
Ofrecemos un dispositivo opcional de mitigación de vibraciones stick-slip: diseñado para reducir la vibración durante la perforación rotativa. Este dispositivo ofrece ventajas significativas, permitiendo a nuestros clientes perforar con mayor eficiencia durante períodos prolongados.

Características

Capacidad automática de alimentación y perforación, lo que permite la operación por un solo operario.
Utilizamos válvulas de control hidráulico de marcas líderes como Rexroth y Eaton, para ofrecer un alto par de salida que satisface las demandas de diámetros de perforación grandes.
Nuestros potentes motores diésel proporcionan una fuerza impulsora, fuerza de avance y velocidad de rotación ajustables según la dureza de las formaciones rocosas.
Equipados con compresores de aire de dos etapas de Atlas Copco, nuestros equipos garantizan una alta eficiencia y calidad en la perforación.

Especificaciones técnicas

Modelo		JK830-2
General	Peso	kg	25000
	Largo	milímetro	12300
	Ancho	milímetro	3200
	Altura	milímetro	3500
Tren de rodaje	Longitud de la pista	milímetro	3646
	Longitud de contacto con el suelo	milímetro	2912
	Distancia entre ejes de pista	milímetro	2349(ancho total 2749)
	Ancho de vía	milímetro	400
	Distancia al suelo	milímetro	≥400
	Oscilación de la pista	°	±10°
	Motor para caminar	Eaton
	Velocidad al caminar	Km/h	1.6 (bajo), 3 (alto)
	Fuerza de tracción máx.	KN	170
	Capacidad de calificación	°	20°
Motor	Modelo	QSZ13-C450-30 (Cummins)
	Tipo	Motor diésel EFI de 6 cilindros refrigerado por agua
	Potencia nominal	Kw/rpm	335/2100
	Capacidad del depósito de combustible	L	1015
Bomba/válvula hidráulica	Bomba principal	Bomba de pistón con sensor de carga variable
	Válvula principal	Válvula de detección de carga
	Fabricante	Rexroth
Compresor de aire	Modelo	Atlas Copco
	Tipo	Compresor de aire de tornillo rotativo de doble etapa
	Presión de trabajo	barra	24
	Suministro máx. de aire libre (FAD)	m³/min	30
Motor rotativo	Unidad de rotación hidráulica	Motores duales (Eaton)
	Velocidad de rotación	Rpm	0-120
	Par de rotación máx.	N.m	3900
	Método de alimentación	Reductor planetario motorizado cadena
	Velocidad de alimentación rápida	m/min	45
	Velocidad de alimentación	m/min	0-11
	Velocidad máxima de elevación	m/min	11
	Fuerza de alimentación	Kn	0-40 (ajustable)
	Fuerza de elevación	Kn	40
Pluma de alimentación	Largo	milímetro	10320
	Carrera de alimentación	milímetro	6730
	Extensión de alimentación	milímetro	1600
	Ángulo de giro	°	Izquierda 95° Derecha 35°
Brazo de perforación	Tipo	milímetro	Pluma telescópica recta simple (longitud 760 mm)
	Ángulo de inclinación	°	40° (arriba), 15° (abajo)
	Ángulo de giro	°	Izquierda (lado de la cabina) 9°, derecha 31°
Intercambiador de barras de perforación	Diámetro de la varilla	milímetro	102/114
	Longitud de la varilla	m	6
	Diámetro de perforación	milímetro	138-235
	Profundidad de perforación	m	36
	Capacidad de la varilla	PC	5 1
	Especificaciones del martillo		5'/ 6'/ 7'/ 8'
Colector de polvo	Elemento filtrante		20
	Método de recolección		Sistema hidráulico de recolección de polvo
	Cubierta antipolvo		Flota hacia arriba y hacia abajo

Componentes principales

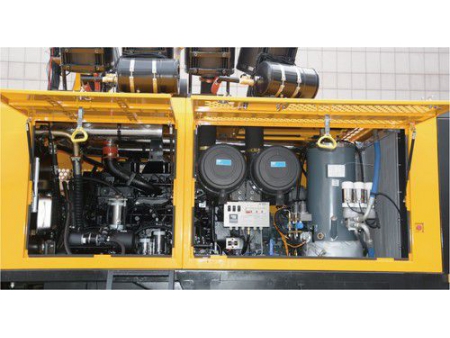

Sistema de potencia

Un motor de inyección directa turboalimentado de alta potencia, con función de enfriamiento por agua, proporciona un rendimiento confiable y es energéticamente eficiente.

El sistema de filtro de aire de tres etapas garantiza la entrada de aire limpio y reduce considerablemente la tasa de fallas del motor.
Compresor de aire

El compresor de aire de dos etapas de Atlas Copco, con una potente salida de aire, es confiable y poderoso. Es aplicable a formaciones rocosas de diversas durezas y ofrece una alta tasa de penetración con facilidad.
Sistema de control

Las perforadoras cuentan con una cabina cerrada, certificada por FOPS, con aire acondicionado, cumpliendo con los estándares de seguridad laboral tanto en Estados Unidos como en Europa.

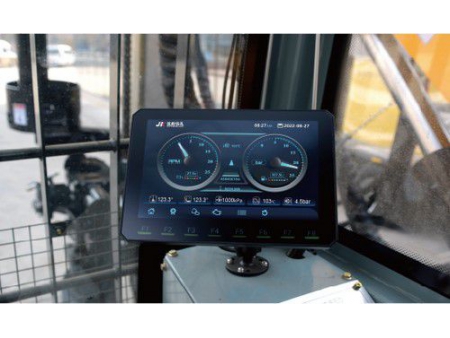

El panel de control muestra de manera clara los parámetros de operación, indicaciones y advertencias en tiempo real para un monitoreo conveniente y una perforación de agujeros precisa.
Sistema de rotación

El sistema de rotación está equipada con un acoplamiento flotante que reduce las vibraciones y protege los hilos de las varillas al cargar y descargar las barras de perforación. Es fácil de ajustar y tiene una larga vida útil.
Cambiador automático de varillas o barras Automatic rod changer

El cambiador automático de barras es fácil de operar, permitiendo controlar el almacenamiento de barras, carga y descarga de las mismas, así como el movimiento del sujetador de la máquina.

Gracias a su diseño de sujeción, el cambiador puede descargar fácilmente la barra y aumentar la eficiencia del trabajo.

Con tan solo presionar un botón, el sistema puede cambiar automáticamente las barras.
Tren de rodaje

El tren de rodaje se caracteriza por su diseño robusto con cuatro ruedas y una pista. Las pistas ensanchadas permiten un desplazamiento suave y una sólida capacidad de escalada para soportar trabajos de perforación de alta resistencia.
