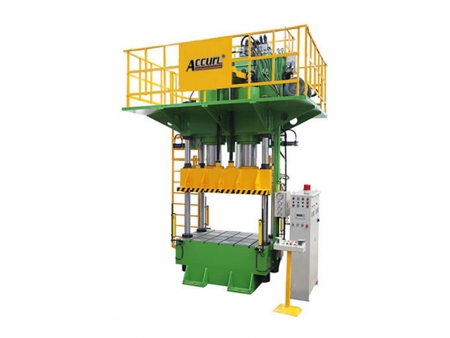

Prensa hidráulica de 4 columnas

Solicite un presupuesto

Nosotros: http://wheel-machinery.com.ar/2-3-3-4-post-hydraulic-presses.html

Las prensas hidráulicas de 4 columnas son utilizadas en la producción discos, rines y de anillo de cerradura para realizar el formado, aplanado, expansión, punzonado, alimentación y otros procesos. Conforme en las características de la máquina, estos son también utilizados para aumentar la fuerza, obturación (dispositivo de amortiguación opcional), doblado, pestñado, extrusión en frio, y otros procesos de punzonado de materiales con tan solo cambiar diferentes herramientas. Otras funciones incluyen también el nivelado, presionado apropiado, conformado de compresión de polvo, conformado de producto abrasivo, y formación de productos de plástico y materiales aislantes.

Características

La estructura de las 3 vigas y 4 columnas son económicas y prácticas.
El control hidráulico utiliza sistema integrado de válvula de cartucho, por lo que minimiza los puntos de fuga y garantiza una mejor operación y largo periodo de servicio.
Los 2 procesos de conformado son logrados: carrera fijada y presión fijada. Esto garantiza que la presión se mantenga y retraso de tiempo, con un retraso de tiempo ajustable.
La presión de trabajo y carrera son ajustable con los rangos específicos.
El control de botón centralizado es utilizado.
Para los procesos de expansión y ensanchamiento de los rines de acero, una prensa con el tonelaje correspondiente es utilizaado.

Accesorios o funciones opcionales

Mesa movible
Dispositivo búfer de punzonado
Dispositivo de protección foto-eléctrico
Viaje, presión, visualización digital de velocidad y dispositivo de control
Pantalla de visualización táctil industrial
Dispositivo de enfriamiento y calentamiento hidráulico
Punzonadora
Pivote de cerradura de seguridad para bloqueo de deslizamiento
Controlador de temperatura para troquel de calentamiento
PLC

Parámetros técnicos

Proyecto		Unidad	Modelo
Proyecto		Unidad	YD32-315（K)	YD32-315D	YD32-315B	YD32-315C	YD32-400	YD32-400A	YD32-500	YD32-500（K)	YD32-500F	YD32-500B	YD32-500C	YD32-500D	YD32-630
Fuerza nominal		kN	3150	3150	3150	3150	4000	4000	5000	5000	5000	5000	5000	5000	6300
Fuerza de eyección		kN	400	400	--	400	630	--	1000	1000	1000	1000	1000	--	1000
Carrera del deslizador		mm	900	900	800	800	800	800	900	900	900	900	900	900	900
Carrera de eyección		mm	250	250	--	250	250	--	350	350	350	350	350	--	350
Altura de apertura		mm	1250	1250	1250	1250	1250	1250	1500	1500	1500	1500	1500	1800	1500
Velocidad del deslizador	Inactividad descendente	mm/s	250	250	100	250	120	120	150	250	250	250	250	250	250
	Procesamiento	mm/s	6-15	6-15	4-10	6-15	4-10	4-10	5-12	8-18	8-20	8-20	8-20	8-20	8-16
	Carrera de retorno	mm/s	150	150	80	150	90	90	120	170	170	160	160	160	150
Velocidad de eyección	Eyección	mm/s	120	120	--	120	120	--	80	100	100	80	80	--	100
Velocidad de eyección	Retorno	mm/s	180	180	--	180	180	--	220	240	240	220	220	--	240
Dimensiones de la mesa de trabajo	Izquierda-derecha	mm	1260	1400	2000	1500	1240	2000	1400	1400	1600	2000	2200	2600	1420
Dimensiones de la mesa de trabajo	Adelante-atrás	mm	1160	1400	1500	1200	1200	1500	1400	1400	1400	1400	1500	1800	1400
Tamaño de la máquina	Adelante-atrás	mm	3500	3500	2900	3200	3300	3100	3800	3800	3800	4500	4800	5500	4500
	Altura arriba de l piso	mm	2150	2150	2200	2400	2200	2400	3500	3500	3500	3500	3500	3700	3300
	Altura arriba del piso	mm	5000	5000	5100	5100	4600	5200	5300	5300	5300	5300	5300	5700	6000
Energía del motor		kW	22	22	22	22	22	22	44	45	45	45	45	45	45
Observaciones			Rápido	Rápido	Rápido					Rápido	Rápido	Rápido	Rápido		Rápido

Proyecto		Unidad	Modelo
Proyecto		Unidad	YD32-1250	YD32-1250B	YD32-1250C	YD32-1500	YD32-1600	YD32-1600A	YD32-2000	YD32-2000A	YD32-2500	YD32-3000	YD32-3600	YD32-5000	YD32-6000
Fuerza nominal		kN	12500	12500	12500	15000	16000	16000	20000	20000	25000	30000	36000	50000	60000
Fuerza de eyección		kN	1000	1000	1000	1000	1600	2000	2000	--	--	2000	8000	1600	--
Carrera del deslizador		mm	700	900	1000	1200	900	1000	900	900	1200	2500	2000	1500	2000
Carrera de eyección		mm	350	350	350	350	350	400	300	--	--	350	700	350	--
Altura de apertura		mm	1300	1500	1600	2800	1500	1800	1600	1800	2500	3500	4000	2300	4000
Velocidad del deslizador	Inactividad descendente	mm/s	250	250	150	150	250	200	150	150	150	200	150	150	150
	Procesamiento	mm/s	8-16	8-16	6-12	4-10	8-16	5-12	4-10	8-16	5-12	5-10	5-12	5-12	6-12
	Carrera de retorno	mm/s	200	200	100	120	200	150	120	150	120	150	120	120	120
Velocidad de eyección	Eyección	mm/s	100	100	100	100	60	50	60	--	--	100	--	100	--
Velocidad de eyección	Retorno	mm/s	200	200	200	200	130	80	120	--	--	200	--	200	--
Dimensiones de la mesa de trabajo	Izquierda-derecha	mm	1500	1800	2800	3500	1600	2500	2000	3600	2800	4000	5000	4000	6000
Dimensiones de la mesa de trabajo	Adelante-atrás	mm	1200	1600	2000	2650	1600	1800	1800	2400	2400	3000	3500	3000	2000
Tamaño de la máquina	Izquierda-derecha	mm	4900	5500	5000	5700	7500	8300	8000	7600	3650	9100	3650	15000	15500
	Adelante-atrás	mm	2800	3200	2900	3900	3000	3000	2900	3200	5900	6500	5900	8500	9500
	Altura arriba del piso	mm	6300	5700	6500	8200	6800	6925	7660	7500	7530	115000	11500	8500	12500
Energía del motor		kW	95	99	92	82	140	91	95	180	160	150	290	350	400
Observaciones				Rápido									Estación móvil
