Reductor concéntrico roscado

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/2-2-threaded-concentric-reducer.html

Accesorios ranurados de tubería

Los reductores concéntricos roscados son accesorios de tubería en forma de cono que tienen ranuras y roscas internas para la conexión. Reducen el tamaño de la tubería de manera simétrica y concéntrica mientras mantienen alineadas las líneas centrales de las dos tuberías. Este reductor roscado logra un acoplamiento mecánico mediante el uso de un conjunto de ranuras en los extremos de las tuberías y accesorios. Por lo general, un extremo se ranura con una herramienta especializada y luego la junta se sujeta a la ranura con pernos o un mecanismo similar. El otro extremo está roscado.

Características

Fabricado con materiales como el hierro dúctil, el acero inoxidable o el acero al carbono, que proporcionan una fuerte resistencia al desgaste y a la corrosión.
Disponible en varios tamaños y clasificaciones de presión, adecuado para diferentes aplicaciones.
Permite la conexión de dos tuberías de diferentes diámetros.

Aplicaciones recomendadas

Los reductores concéntricos roscados se usan comúnmente en sistemas de tuberías industriales y comerciales, como gasoductos, tuberías de suministro de agua, entre otros donde es necesario reducir el tamaño de la tubería para adaptarse a los cambios en el flujo o la presión.

Especificaciones principales

Tamaños disponibles: 1 1/4×1 pulgada~12×4 pulgada |DN32×25~DN300×100
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM/UL/CE certificado
Recubrimiento: epoxi/galvanizado
Color: rojo/naranja/blanco, etc.
Material: hierro dúctil

Especificaciones

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones
mm/pulgadas	mm/pulgadas	L mm/pulgadas
32×25 / 1 1/4×1	42.4×33.7 / 1.660×1.315	64 / 2.51
40×32 / 1 1/2×1 1/4	48.3×42.4 / 1.900×1.660	64 / 2.51
50×25 / 2×1	60.3×33.7 / 2.375×1.315	64 / 2.51
50×32 / 2×1 1/4	60.3×42.4 / 2.375×1.660	64 / 2.51
50×40 / 2×1 1/2	60.3×48.3 / 2.375×1.900	64 / 2.51
65×25 / 2 1/2×1	73×33.7 / 2.875×1.315	64 / 2.51
65×32 / 2 1/2×1 1/4	73×42.4 / 2.875×1.660	64 / 2.51
65×40 / 2 1/2×1 1/2	73×48.3 / 2.875×1.900	64 / 2.51
65×50 / 2 1/2×2	73×60.3 / 2.875×2.375	64 / 2.51
65×25 / 2 1/2×1	76×33.7 / 3.000×1.315	64 / 2.51
65×32 / 2 1/2×1 1/4	76×42.4 / 3.000×1.660	64 / 2.51
65×40 / 2 1/2×1 1/2	76×48.3 / 3.000×1.900	64 / 2.51
65×50 / 2 1/2×2	76×60.3 / 3.000×2.375	64 / 2.51
80×25 / 3×1	88.9×33.7 / 3.500×1.315	64 / 2.51
80×32 / 3×1 1/4	88.9×42.4 / 3.500×1.660	64 / 2.51
80×40 / 3×1 1/2	88.9×48.3 / 3.500×1.900	64 / 2.51
80×50 / 3×2	88.9×60.3 / 3.500×2.375	64 / 2.51
80×65 / 3×2 1/2	88.9×76.1 / 3.500×3.000	64 / 2.51
100×25 / 4×1	108.0×33.7 / 4.250×1.315	76 / 2.99
100×32 / 4×1 1/4	108.0×42.4 / 4.250×1.660	76 / 2.99
100×40 / 4×1 1/2	108.0×48.3 / 4.250×1.900	76 / 2.99
100×50 / 4×2	108.0×60.3 / 4.250×2.375	76 / 2.99
100×65 / 4×2 1/2	108.0×76.1 / 4.250×3.000	76 / 2.99
100×80 / 4×3	108.0×88.9 / 4.250×3.500	76 / 2.99
100×25 / 4×1	114.3×33.7 / 4.500×1.315	76 / 2.99
100×32 / 4×1 1/4	114.3×42.4 / 4.500×1.660	76 / 2.99
100×40 / 4×1 1/2	114.3×48.3 / 4.500×1.900	76 / 2.99
100×50 / 4×2	114.3×60.3 / 4.500×2.375	76 / 2.99
100×65 / 4×2 1/2	114.3×76.1 / 4.500×3.000	76 / 2.99
100×80 / 4×3	114.3×88.9 / 4.500×3.500	76 / 2.99
125×25 / 5×1	133.0×33.7 / 5.250×1.315	89 / 3.5
125×32 / 5×1 1/4	133.0×42.4 / 5.250×1.660	89 / 3.5
125×40 / 5×1 1/2	133.0×48.3 / 5.250×1.900	89 / 3.5
125×50 / 5×2	133.0×60.3 / 5.250×2.375	89 / 3.5
125×25 / 5×1	139.7×33.7 / 5.500×1.315	89 / 3.5
125×32 / 5×1 1/4	139.7×42.4 / 5.500×1.660	89 / 3.5
125×40 / 5×1 1/2	139.7×48.3 / 5.500×1.900	89 / 3.5
125×50 / 5×2	139.7×60.3 / 5.500×2.375	89 / 3.5
125×65 / 5×2 1/2	139.7×76.1 / 5.500×3.000	89 / 3.5
125×80 / 5×3	139.7×88.9 / 5.500×3.500	89 / 3.5
125×100 / 5×4	139.7×114.3 / 5.500×4.500	89 / 3.5
125×25 / 5×1	141.3×33.7 / 5.563×1.315	89 / 3.5
125×32 / 5×1 1/4	141.3×42.4 / 5.563×1.660	89 / 3.5
125×40 / 5×1 1/2	141.3×48.3 / 5.563×1.900	89 / 3.5
125×50 / 5×2	141.3×60.3 / 5.563×2.375	89 / 3.5
125×65 / 5×2 1/2	141.3×76.1 / 5.563×3.000	89 / 3.5
125×80 / 5×3	141.3×88.9 / 5.563×3.500	89 / 3.5
150×25 / 6×1	159.0×33.7 / 6.250×1.315	102 / 4.01
150×32 / 6×1 1/4	159.0×42.4 / 6.250×1.660	102 / 4.01
150×40 / 6×1 1/2	159.0×48.3 / 6.250×1.900	102 / 4.01
150×50 / 6×2	159.0×60.3 / 6.250×2.375	102 / 4.01
150×65 / 6×2 1/2	159.0×76.1 / 6.250×3.000	102 / 4.01
150×80 / 6×3	159.0×88.9 / 6.250×3.500	102 / 4.01
150×25 / 6×1	165.1×33.7 / 6.500×1.315	102 / 4.01
150×32 / 6×1 1/4	165.1×42.4 / 6.500×1.660	102 / 4.01
150×40 / 6×1 1/2	165.1×48.3 / 6.500×1.900	102 / 4.01
150×50 / 6×2	165.1×60.3 / 6.500×2.375	102 / 4.01
150×65 / 6×2 1/2	165.1×76.1 / 6.500×3.000	102 / 4.01
150×80 / 6×3	165.1×88.9 / 6.500×3.500	102 / 4.01
150×100 / 6×4	165.1×114.3 / 6.500×4.500	102 / 4.01
150×25 / 6×1	168.3×33.7 / 6.625×1.315	102 / 4.01
150×32 / 6×1 1/4	168.3×42.4 / 6.625×1.660	102 / 4.01
150×40 / 6×1 1/2	168.3×48.3 / 6.625×1.900	102 / 4.01
150×50 / 6×2	168.3×60.3 / 6.625×2.375	102 / 4.01
200×25 / 8×1	219.1×33.7 / 8.625×1.315	127 / 5
200×32 / 8×1 1/4	219.1×42.4 / 8.625×1.660	127 / 5
200×40 / 8×1 1/2	219.1×48.3 / 8.625×1.900	127 / 5
200×50 / 8×2	219.1×60.3 / 8.625×2.375	127 / 5
200×65 / 8×2 1/2	219.1×76.1 / 8.625×3.000	127 / 5
200×80 / 8×3	219.1×88.9 / 8.625×3.500	127 / 5
200×100 / 8×4	219.1×114.3 / 8.625×4.500	127 / 5

¿Se pueden utilizar los accesorios ranurados como alternativas a las conexiones de brida o a la soldadura en un sistema de tuberías?

El accesorio de tubería mecánico ranurado ofrece una alternativa versátil de unión de tuberías, adecuada para diversas aplicaciones, como sistemas de tuberías de rociadores contra incendios, sistemas de tuberías al aire libre y tuberías en condiciones geológicamente inestables. Este método de unión sin llama mejora la eficiencia de la instalación y reduce los costos de mantenimiento.

¿Cuáles son las ventajas de los sistemas de tuberías mecánicas ranuradas?

Los accesorios ranurados proporcionan a los sistemas de tuberías un cierto nivel de rigidez, bajo nivel de ruido, pequeñas vibraciones y menores costos de mantenimiento.

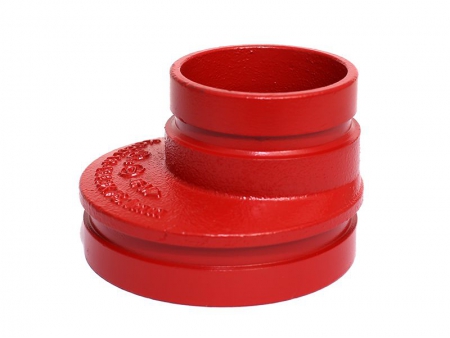

Productos relacionados
