K4VSM Motor variable de pistones axiales, K4VSM

Solicite un presupuesto

Nosotros: http://hydraulicpump-motor.com.ar/2-2-4-axial-piston-variable-motor.html

Para circuitos abiertos o cerrados
Tamaño 40-500
Presión nominal máxima 350 bar
Presión máxima pico 420 bar

El motor variable de pistón axial de la serie K4VSM está especialmente diseñado para maquinaria de ingeniería de alta presión. El motor es una bomba de pistón axial oblicuo con una válvula esférica, un rodete grande y una transmisión por eje. El producto es adecuado para accionamiento hidrostático de circuito abierto y cerrado.

Características

Motor de pistón de desplazamiento variable a través del eje, carcasa de alta rigidez y placa oscilante integral, especialmente diseñada para accionamiento hidrostático en circuitos abiertos y cerrados
Flujo proporcional a la velocidad, adecuado para accionamiento de velocidad variable
Motor de regulación de velocidad proporcional, controlado electrónicamente para ajustar la base que puede cambiar continuamente la velocidad de salida
Transmisión de par del 100% a través del eje para montar bombas adicionales
Alta relación potencia/peso
Flujo esférico variable continuamente, desplazamiento de 50% Vmax a Vmax
Indicador de ángulo de placa oscilante, observa el estado de funcionamiento de la bomba directamente
Adecuado para unidades que necesitan alta fiabilidad, alta presión, larga vida útil y amplio rango de velocidad

Parámetros técnicos

Tamaño			40	71	125	180	250	355	500
Desplazamiento	V_g	cm	40	71	125	180	250	355	500
Max. velocidad de rotación	n_{max cont.}	rpm	3700	3200	2600	2400	2200	2000	1800
	n_{max cont.1}	rpm	4000	4000	-	-	-	-	-
Max. flujo en n_max	qV_max	L/min	148	227	325	432	550	710	900
Constante de par	TK	Nm/bar	0.64	1.13	1.99	2.86	3.97	5.63	7.95
Par en Δp = 350 bar			223	395	696	1002	1391	1976	2783
Volumen de fluido		L	0.4	2	3	5	7	9	11
Momento de inercia	J	kgm²	0.0043	0.0121	0.0300	0.0500	0.0959	0.1500	0.3325
Par de arranque en n = 0 rpm y Δp = 350 bar		Nm(approx)	-	-	320	460	564	800	1127
Peso	m	Kg	42	60	107	112	220	235	335

Aplicaciones

Trituradora de metal

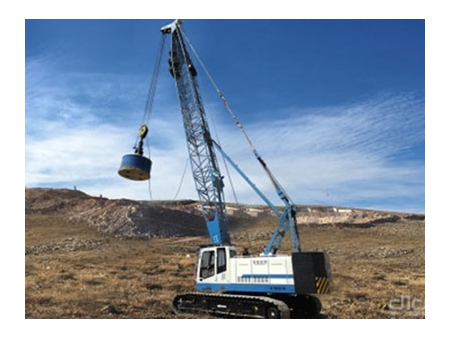

Máquina compactadora dinámica
