Equilibrador horizontal industrial / Equilibradora horizontal / Balanceadora horizontal

Solicite un presupuesto

Nosotros: http://motorcoil-machines.com.ar/1-9-balancing-machine.html

Equipos y tecnología de fabricación de bobinas

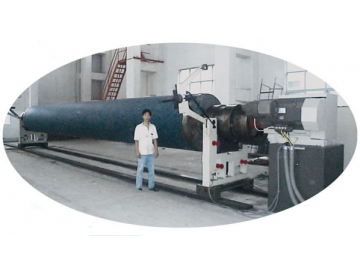

Equilibrador horizontal para la medición de precisión industrial

El equilibrador horizontal industrial se divide en dos partes: el hardware maneja las señales de vibración y permite que el sistema se actualice en tiempo real; el software completa el cálculo, el control y realiza otras funciones. Cuando la pieza de trabajo se carga en el marco de soporte, la correa hace que la pieza de trabajo gire de cierta manera, y la fuerza centrífuga generada por la masa desequilibrada hará vibrar el marco de soporte. Los sensores de vibración izquierdo y derecho convierten las señales de vibración en señales eléctricas para su entrada en el sistema de medición eléctrica, y los sensores fotoeléctricos proporcionan una señal de referencia de frecuencia/fase para el sistema.

Ventajas principales

El filtro de seguimiento de banda estrecha es responsable de la separación señal-ruido de las señales medidas.
El convertidor A/D muestrea, cuantifica e ingresa las señales filtradas (señales no balanceadas) en la computadora, que también adquiere otras señales (por ejemplo, autodiagnóstico del sistema, señales de velocidad).

Características

El equilibrador horizontal industrial realiza el balanceo estático y dinámico, con hasta 10 métodos de soporte, y se puede personalizar de manera flexible para la rotación hacia adelante y hacia atrás.
El preprocesamiento de señales utiliza un circuito integral de orden múltiple para suprimir el ruido y mejorar la relación señal-ruido. El amplificador programable es controlado por computadora para cambiar la ganancia de acuerdo con el nivel de señal desbalanceada.
Adopta múltiples combinaciones de coeficientes de calibración y doble filtrado de hardware y software, lo que hace que los datos de medición sean más precisos.
La medición de la cantidad de equilibrio y la unidad de ángulo se puede personalizar, la precisión de la pantalla también se puede personalizar para lograr la conversión de unidades en tiempo real.
El equilibrador horizontal tiene la función de calibrar los resultados de la medición.
La interfaz de calibración sofisticada es especializada y más fácil de mantener, los coeficientes de calibración se verifican en tiempo real y el sistema está equipado con un diagrama lineal.
El idioma y el idioma del informe impreso se pueden seleccionar en chino o inglés.
Los valores medidos se muestran en forma de gráficos digitales y vectoriales, todos los parámetros del sistema reciben información, incluidas las definiciones de parámetros y los rangos de configuración, y el proceso de calibración se guía a lo largo de todo el proceso.
El almacenamiento de la base de datos, los datos del rotor, el número de registro de datos de compensación de abrazadera no tienen límite superior y el registro de medición es de 10,000 registros de ciclo.
Puede registrar automáticamente los valores de medición históricos con varios métodos de registro para elegir.
La máquina equilibradora horizontal puede medir los datos del rotor, como el informe, el informe de equilibrio, el informe de medición unilateral. La información de la nota se puede agregar y mostrar en el informe.

Especificaciones

Masa máxima de la pieza de trabajo	kg	10-60000
Diámetro máximo de la pieza de trabajo	mm	Ø4000
Diámetro del rodamiento de soporte	mm	Ø90-Ø250	Ø250-Ø400
Longitud de la base	mm	9000
Velocidad de equilibrado	r/min	Control de velocidad continuo de frecuencia variable
Potencia del motor	kW	3-55
Sistema de prueba eléctrica/gabinete de control: computadora industrial, sistema de prueba EDA-708, pantalla LCD de 17 pulgadas Alimentación: CA 380 V, pantalla LCD de 17 pulgadas
Impresora: Impresora Hewlett-Packard, informe de prueba de equilibrio dinámico de tamaño de papel A4 estándar
Rendimiento técnico
Importe mínimo alcanzable del desequilibrio residual (emar)	g.mmKg	≤1
Tasa de reducción del desequilibrio	URR	90%
Par de entrada de la caja de cambios	NW	650
Par del eje de transmisión de la junta universal	n.m	2250
