Solicite un presupuesto

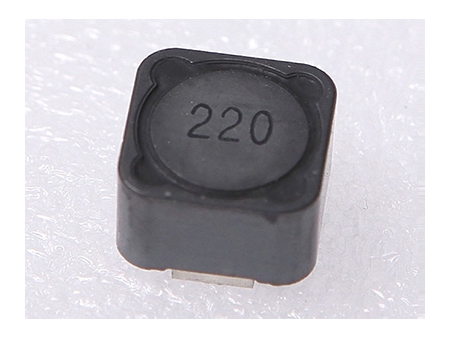

El modelo inductor de potencia SMD 12.3mm tiene una longitud máxima de 12.3mm. Contáctenos para obtener más información sobre otros tamaños e informaciones con relación a este producto.

Aplicaciones
Fuente de alimentación para VTR, equipos de ofimática, cámaras digitales, LCD TV set, notebook PC, equipos de radiofrecuencia, convertidores AC/DC, etc.

Formas y dimensiones (Unidad:mm)
Modelo Amax Bmax C D E F G I
CDRH124 12.30 4.50 5.0 12.0 7.60 2.80 5.40 7.0
CDRH125 12.30 6.00 5.0 12.0 7.60 2.80 5.40 7.0
CDRH127 12.30 8.00 5.0 12.0 7.60 2.80 5.40 7.0
CDRH129 12.30 10.0 5.0 12.0 7.60 2.80 5.40 7.0
Tabla de especificaciones
Serie: CDRH124,CD125,CD127
Número de serie Inductancia (uH)(※) Tolerancia Rdc(ohm)Max Tensión nominal Amp(※)
CDRH124/125/127 1.0 M 8m/llm/6.5m 7.8/8.5/10.40
CDRH124/127 1.5 M llm/8.50m 7.20/9.20
CDRH124/125/127 2.2 M 13m/15.5m/llm 6.0/6.5/8.40
CDRH127 2.7 M 12.5m 7.8
CDRH124/125/127 3.3 M 18m/18m/13m 5.4/5.7/7.6
CDRH124/127 3.9 M 21m/14m 5.10/7.20
CDRH124/125/127 4.7 M 22m/20.5m/15.8m 4.8/4.7/6.8
CDRH124/125/127 5.6 M 13m/15.5m/16.7m 6.0/6.5/8.40
CDRH124/125/127 6.8 M 26m/143m/18.4m 4.2/4.4/6.50
CDRH124 8.2 M 31m 4.0
CDRH124/125/127 10.0 M 39m/25m/23.4m 3.9/4.0/5.4
CDRH124/125/127 12.0 M 44m/27m/26m 3.4/3.5/4.9
CDRH124/125/127 15.0 M 55m/30m/28.6m 3.2/3.3/4.5
CDRH124/125/127 18.0 M 65m/39m/34m 2.9/3.0/3.9
CDRH124/125/127 22.0 M 75m/43m/36m 2.5/2.8/3.6
CDRH124/125/127 27.0 M 81 m/51 m/51 m 2.25/2.3/3.3
CDRH124/125/127 33.0 M 112m/S7m/64.8m 2.0/2.1/3.0
CDRH124/125/127 39.0 M 121m/68m/73m 1.9/2.0/2.75
CDRH124/125/127 47.0 M 166m/7Sm/100m 1.8/1.8/2.5
CDRH124/125/127 56.0 M 182m/110m/110m 1.7/1.7/2.35
CDRH124/125/127 68.0 M 205m/120m/140m 1.55/1.50/2.10
CDRH124/125/127 82.0 M 243m/140m/160m 135 /1.4/1.95
CDRH124/125/127 100.0 M 290m/160m/220m 1.2/13/1.7
CDRH124/125/127 120.0 M 358m/170m/250m 1.1/1.1/1.6
CDRH124/125/127 150.0 M 0.45/0.23/0.28 0.95/1.0/1.42
CDRH124/125/127 180.0 M 0.51/0.29/0.29 0.85/0.9/1.3
CDRH124/125/127 220.0 M 0.66/0.40/0.30 0.80/0.80/1.16
CDRH124/125/127 270.0 M 0.74/0.46/0.41 0.65/0.75/1.06
CDRH124/125/127 330.0 M 0.94/0.51/0.46 0.55/0.68/0.95
CDRH124/125/127 390.0 M 1.05/0.69/0.49 0.50/0.65/0.88
CDRH124/125/127 470.0 M 1.30/0.77/0.69 0.44/0.58/0.79
CDRH124/125/127 560.0 M 1.53/0.86/0.79 0.40/0.54/0.73
CDRH124 680.0 M 1.72 0.37
CDRH124 820.0 M 2.21 0.35
CDRH124 1000.0 M 2.67 032

※ La tensión nominal máxima es la corriente continua (DC) que puede soportar una DC superimpuesta así como el aumento de temperatura.

※ Prueba de inductancia Fr. 100KHz 100mA(HP 4277A) a 20℃(L<10uH)

Prueba de inductancia Fr. 1.0KHz 100mA(HP 4277A) a 20℃(L>10uH)

※ En esta tabla no se incluye la totalidad de las especificaciones, con lo que puede contactarnos para más información.

Embalaje del inductor de potencia SMD 12.3mm
Dimensiones de la cinta y el rodillo (unidad:mm)
Especificaciones:
Tipo de embalaje Tamaño rodillo (mm) Tamaño cinta (mm) Cant., Pcs/rod.
A B G N E F D0 P P0 P2 W T K0
LSMT-01 178 11 8.5 60 1.75 3.5 1.5 4 4 2 8 0.25 2.1 2000
2 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 1.7 1000
3 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 2.1 1000
4 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 3 2000
5 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 2.4 2000
6 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.35 5.5 2000
7 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 3.5 1500
8 330 21 16.5 100 1.75 11.5 1.5 12 4 2 24 0.4 5.9 1000
9 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 4 1000
10 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.2 1000
11 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.8 500
12 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 5.2 500
13 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 6 500
14 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 8.2 500
