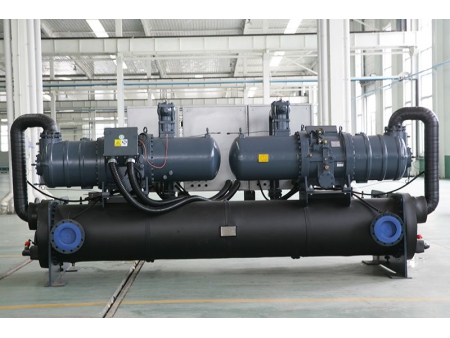

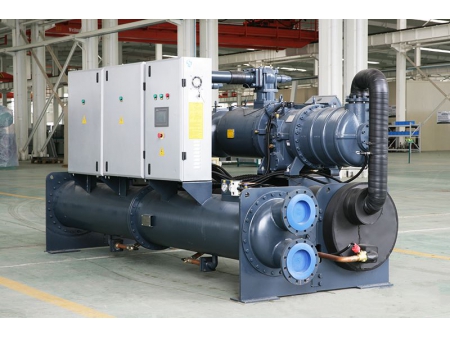

Chiller de tornillo refrigerado por agua y bomba de calor, 200kW-2400kW

Solicite un presupuesto

Nosotros: http://ruidonghvac.es/1-2-water-ground-source-heat-pump/index.html

La bomba de calor tierra-agua de 200kW~2400kW está diseñada y producida por Ruidong para aplicaciones de calefacción, refrigeración, y recuperación del calor para uso comercial de gran escala. Estas bombas son adecuadas para su instalación en centros comerciales, edificios de oficinas, talleres, hoteles, hospitales y otras estructuras de tamaño grande.

Vídeo

Descargar

Chiller de tornillo refrigerado por agua

Chiller de tornillo de agua caliente de alta temperatura

Chiller de tornillo refrigerado por agua de baja temperatura

Bomba de calor de fuente de agua tipo tornillo

Parámetros técnicos

Modelo de unidad- RLSG			200A	240A	260A	300A	330A	360A	400A	440A
Capacidad de refrigeración nominal		kW	204	236	256	295	329	364	389	441
Potencia de entrada		kW	40	46	49.7	55.5	62.7	67.8	73.1	81.5
Corriente de funcionamiento		A	74.3	85.1	90.4	98.8	112.7	124.8	132.0	146.4
Máx. corriente de funcionamiento		A	99.3	114.0	122.0	134.1	151.8	165.5	177.3	197.3
Diámetro del cable (Distancia del alambre de cobre ≤ 20 metros)		mm²	335 216	335 216	3502*25	350 225	370 235	370 235	395 250	3120 250
Voltaje de potencia			3-380V-50Hz
Modo de inicio			Y-▲
Refrigerante			R134a
Carga de refrigerante			41	47	51	57	66	71	78 86
Dispositivo de control de refrigerante			Válvula de expansión electrónica (EXV)
Compresor	Tipo		Tornillo semihermético
Compresor	Cantidad		1
Evaporador	Tipo		Tipo de carcasa y tubo
	Caída de presión de agua	kPa	70-90
	Diámetro de la tubería de agua	DN	100	100	100	100	100	100	100	100
	Flujo de agua	m³/h	35	41	44	51	57	63	67	76
Tipo de condensador	Tipo		Tipo de carcasa y tubo
	Caída de presión de agua	kPa	70-90
	Diámetro de la tubería de agua	DN	100	100	100	100	100	100	100	100
	Flujo de agua	m³/h	41	51	55	63	71	78	84	95
Nivel de ruido		dB(A)	79.6	80.4	81.5	83.1	84.2	85.2	86.3	86.9
Estructura de la unidad			Tipo horizontal
Dimensiones（mm）		L	3000	3000	3000	3000	3000	3000	3000	3000
		W	1350	1350	1350	1350	1450	1450	1450	1450
		H	1600	1600	1650	1650	1650	1800	1800	1800
Dimensiones de instalación（mm）		L1	2230	2230	2230	2230	2230	2230	2230	2230
Dimensiones de instalación（mm）		W1	790	790	790	790	880	880	880	880
Peso neto		kg	1700	1800	1850	1950	1950	2100	2250	2450
Peso estándar		kg	2200	2400	2550	2750	2850	3100	3350	3750
Observaciones	Condiciones de enfriamiento	Temperatura de entrada/salida de agua refrigerada 12°C/7°C;temperatura de entrada/salida del agua de refrigeración 30°C/35°C;

Modelo de unidad- RLSG			500A	580A	600A	700A	800A	900A	1000A
Capacidad de refrigeración nominal		kW	505	574	596	700	813	888	1020
Potencia de entrada		kW	93.4	102.1	110.9	126.3	146.3	159.4	181.5
Corriente de funcionamiento		A	171.2	186.1	201.9	229.4	272.7	291,2	330.1
Máx. corriente de funcionamiento		A	225.7	246.1	267.1	304	364	393.2	443
Diámetro del cable (Distancia del alambre de cobre ≤ 20 metros)		mm²	3120 250	3150 270	3150 270	3185 295	3185 295	3240 2120	3240 2120
Voltaje de potencia			3-380V-50Hz
Modo de inicio			Y-▲
Refrigerante			R134a
Carga de refrigerante			100	109	119	136	160	178	203
Dispositivo de control de refrigerante			Válvula de expansión electrónica (EXV)
Compresor	Tipo		Tornillo semihermético
Compresor	Cantidad		1
Evaporador	Tipo		Tipo de carcasa y tubo
	Caída de presión de agua	kPa	70-90
	Diámetro de la tubería de agua	DN	125	125	125	150	150	150	150
	Flujo de agua	m³/h	87	99	103	120	140	153	175
Tipo de condensador	Tipo		Tipo de carcasa y tubo
	Caída de presión de agua	kPa	70-90
	Diámetro de la tubería de agua	DN	125	125	125	150	150	150	150
	Flujo de agua	m³/h	109	123	128	151	175	191	219
Nivel de ruido		dB(A)	87.1	87.3	87.6	88.4	90.1	90.5	90.8
Estructura de la unidad			Tipo horizontal
Dimensiones（mm）		L	3400	3400	3500	3500	3500	3500	3500
		W	1450	1600	1600	1600	1600	1600	1600
		H	1800	1800	1850	1850	1850	1950	1950
Dimensiones de instalación（mm）		L1	2735	2735	2735	2735	2735	2735	2735
Dimensiones de instalación（mm）		W1	880	1300	1300	1300	1300	1300	1300
Peso neto		kg	2650	2850	3100	3300	3500	3700	4300
Peso estándar		kg	4050	4350	4450	4700	5000	5400	6000
Observaciones	Condiciones de enfriamiento	Temperatura de entrada/salida de agua refrigerada 12°C/7°C;temperatura de entrada/salida del agua de refrigeración 30°C/35°C;

Modelo de unidad- RLSG			400A	480A	520A	600A	660A	720A	800A	880A
Capacidad de refrigeración nominal		kW	408	472	512	590	658	728	778	882
Potencia de entrada		kW	80	92	99.4	111	125.4	135.6	146.2	163
Corriente de funcionamiento		A	148.6	170.2	180.8	197.6	225.4	249.6	264	292.8
Máx. corriente de funcionamiento		A	198.6	228.0	244.0	268.2	303.6	331.0	354.6	394.6
Voltaje de potencia			3-380V-50Hz
Modo de inicio			Y-▲
Refrigerante			R134a
Carga de refrigerante			82	94	102	114	132	142	156	173
Dispositivo de control de refrigerante			Válvula de expansión electrónica (EXV)
Compresor	Tipo		Tornillo semihermético
Compresor	Cantidad		2
Evaporador	Tipo		Tipo de carcasa y tubo
	Caída de presión de agua	kPa	70-90
	Diámetro de la tubería de agua	DN	100	125	125	125	150	150	150	150
	Flujo de agua	m³/h	70	81	88	101	113	125	134	152
Tipo de condensador	Tipo		Tipo de carcasa y tubo
	Caída de presión de agua	kPa	70-90
	Diámetro de la tubería de agua	DN	100	125	125	125	150	150	150	150
	Flujo de agua	m³/h	88	101	110	127	141	157	167	190
Nivel de ruido		dB(A)	79.6	80.4	81.5	83.1	84.2	85.2	86.3	86.9
Estructura de la unidad			Tipo horizontal
Dimensions（mm）		L	3650	3750	4400	4400	4500	4500	4500	4500
		W	1500	1500	1500	1500	1700	1700	1700	1700
		H	1800	1900	1900	1900	2050	2050	2050	2050
Dimensiones de instalación（mm）		L1	2735	2735	2735	2735	2735	3435	3435	3435
Dimensiones de instalación（mm）		W1	1140	1140	1140	1140	1350	1350	1350	1350
Peso neto		kg	3100	3750	4000	4200	4400	4800	5000	5500
Peso estándar		kg	4350	5050	5400	5700	5900	6300	6700	7300
Observaciones	Condiciones de enfriamiento	Temperatura de entrada/salida de agua refrigerada 12°C/7°C;temperatura de entrada/salida del agua de refrigeración 30°C/35°C;

Modelo de unidad- RLSG			1000A	1160A	1200A	1400A	1600A	1800A	2000A
Capacidad de refrigeración nominal		kW	1010	1148	1192	1400	1626	1776	2040
Potencia de entrada		kW	186.8	204.2	221.8	252.6	292.6	318.8	363
Corriente de funcionamiento		A	342.4	372.2	403.8	458.8	545.4	582.4	660.2
Máx. corriente de funcionamiento		A	451.4	492.2	534.2	608.0	728.0	786.4	886.0
Voltaje de potencia			3-380V-50Hz
Modo de inicio			Y-▲
Refrigerante			R134a
Carga de refrigerante			200	218	238	273	319	355	406
Dispositivo de control de refrigerante			Válvula de expansión electrónica (EXV)
Compresor	Tipo		Tornillo semihermético
Compresor	Cantidad		2
Evaporador	Tipo		Tipo de carcasa y tubo
	Caída de presión de agua	kPa	70-90
	Diámetro de la tubería de agua	DN	150	150	200	200	200	200	250
	Flujo de agua	m³/h	174	197	205	241	280	305	351
Tipo de condensador	Tipo		Tipo de carcasa y tubo
	Caída de presión de agua	kPa	70-90
	Diámetro de la tubería de agua	DN	150	150	200	200	200	200	250
	Flujo de agua	m³/h	217	247	256	301	350	382	439
Nivel de ruido		dB(A)	87.1	87.3	87.6	88.4	90.1	90.5	90.8
Estructura de la unidad			Tipo horizontal
Dimensiones (mm)		L	4500	4750	4750	4750	4750	4750	4750
		W	1700	1900	1900	1900	1900	1900	1900
		H	2050	2000	2000	2000	2000	2000	2000
Dimensiones de instalación (mm)		L1	3435	3435	3435	3435	3435	3435	3435
Dimensiones de instalación (mm)		W1	1350	1350	1350	1350	1350	1350	1350
Peso neto		kg	5900	6200	6600	7000	7400	8000	8700
Peso estándar		kg	7600	7900	8400	8800	9200	9800	10700
Observaciones	Condiciones de enfriamiento	Temperatura de entrada/salida de agua refrigerada 12°C/7°C;temperatura de entrada/salida del agua de refrigeración 30°C/35°C;

Medidas de protección

Protección de alto y bajo voltaje

Protección anti-congelamiento

Control de temperatura

Protección de potencia anti-fase

Protección de alta y baja presión

Protección de temperatura de escape de alta presión

Protección de sobrecalentamiento del motor integrado

Protección de sobre-corriente

Válvula de seguridad

Válvula antirretorno

Características

Compresor a. Diseño de tornillo doble semi-cerrado. Las piezas comprimidas se componen de dos rotores entrelazados, diseñados para minimizar la vibración. El diseño a tornillo conduce a una alta eficiencia y un flujo de aire suave a través del proceso de entrada, compresión y escape.
b. El equipo no necesita lubricarse manualmente.
c. El sistema de control del volumen del compresor puede realizar fácilmente la operación de carga parcial. El compresor logra del 25 al 100% del ajuste de energía seccional o no seccional para ser completamente compatible con las cargas de construcción. Ventajas
Los componentes movibles son sólo 1/4 que los de los compresores a pistón. Las piezas vulnerables están minimizadas y los procesos de inhalación y escape son suaves y continuos sin el fenómeno de pulso. El equipo no es sensible a la compresión húmeda y es altamente resistente impactos de líquido fuertes.
Termocambiador tipo carcasa y tubo Carcasa: las vasijas de presión se construyen desde placas de acero de alta calidad. Su fabricación y prueba cumple con las normas de las vasijas de presión para equipos de refrigeración JB/T4750-2003. La superficie exterior presenta materiales de preservación y aislación térmica impermeables e ignífugos. El deflector del evaporador adopta plástico de ingeniería PVC que tiene una excelente resistencia a la corrosión y buena impermeabilidad al aire para hacer que el flujo de agua refrigerada suba y baje a lo largo de él. Esto mejora la capacidad de intercambio térmico del evaporador.
La entrada refrigerante está equipada con un dispositivo de balanceo del flujo para poder distribuir el refrigerante de forma uniforme en el tubo de cobre del termocambiador. Esto mejora la eficiencia del intercambio térmico de toda la unidad. El tubo de cobre corrugado DAC del tanque interno del termocambiador, mejora la eficiencia. La capacidad de intercambio térmico de energía lateral para el refrigerante mejora el efecto de enfriamiento y calentamiento de la unidad.
Válvula de expansión El sistema de control electrónico de la válvula de expansión puede lograr un control preciso de hasta 2600 pasos. Según el sobrecalentamiento de succión y la presión de saturación, combinado con el sistema de control electrónico, podemos controlar el flujo refrigerante de forma precisa, para garantizar que la unidad esté siempre en las mejores condiciones de operación y se pueda lograr la capacidad de producción máxima. La adopción de los tubos de transferencia de calor eficientes mejora la eficiencia energética y la efectividad.
Gabinete de control de distribución El gabinete de control de distribución se compone del equipo de arranque del compresor, un protector de potencia y un controlador micro-computarizado. El controlador micro-computarizado puede funcionar de forma estable y segura bajo un rango de temperatura de -15℃ a 65℃. Está equipado con una interfaz de comunicación estándar RS-232 y RS-485. Puede recibir señales remotas para el arranque y el apagado.
Equipo de seguridad Interruptor de alto y bajo voltaje, control de temperatura anti-congelamiento, calentador de aceite lubricante, válvula antirretorno para el escape a alta presión, filtro seco del elemento filtrante reemplazable, piezómetro, interruptor para corte de emergencia, protector contra sobrecarga, protector de energía, inyector refrigerante.
