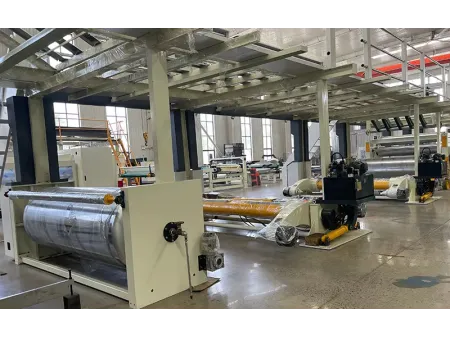

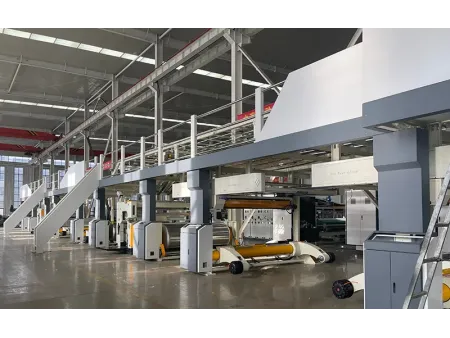

Puente aéreo para corrugadora
Solicite un presupuesto
Equipos individuales para Equipos independientes
Transportador tipo puente que asegura una transferencia uniforme de la banda y un control constante de tensión para un funcionamiento continuo de la corrugadora
En la línea de producción de cartón corrugado, el puente aéreo o transportador traslada y eleva el papel de una sola cara, preparándolo para su posterior laminación en múltiples capas.
Características
- El equipo está equipado con un mecanismo de elevación impulsado por un motor independiente de frecuencia variable y una cinta transportadora de PVC, lo que permite mantener una ondulación estable del cartón corrugado de una sola cara durante su traslado.
- Los rodillos tienen superficies rectificadas con precisión y cromadas para aumentar la resistencia al desgaste y prolongar su vida útil.
- El control de tensión se realiza mediante un sistema de adsorción por vacío con flujo de aire regulable de forma continua, lo que permite trabajar con distintos tipos de papel.
- Incorpora dispositivos eléctricos dobles para la formación de bordes y un sistema de posicionamiento que garantiza una alineación precisa.
Especificaciones técnicas
| Ancho (mm) | 1400 - 2500 |
| Número de capas | 1, 2 o 3 capas |
| Diámetro del rodillo superior de papel y del rodillo tensor (mm) | Ø 127 |
| Diámetro del rodillo transportador (mm) | Ø 110 |
| Diámetro del rodillo tensor activo (mm) | Ø 127 |
| Diámetro del rodillo de paso de papel y del rodillo guía (mm) | Ø 110 |
| Diámetro del eje de tracción de alimentación de papel (mm) | Ø 110 |
| Motor de elevación del cartón de una sola cara | 3 kW, 380 V, 50 Hz, servicio continuo (S1) |
| Ventilador de succión del puente | 3 kW, 380 V, 50 Hz, servicio continuo (S1) |
| Motor de ajuste del ancho de papel | 250 W, 380 V, 50 Hz, servicio de corta duración (S2) |
| Velocidad de transporte (m/min) | 0 - 150 |
