Centro de mecanizado de 5 ejes con cabezal de fresado de horquilla

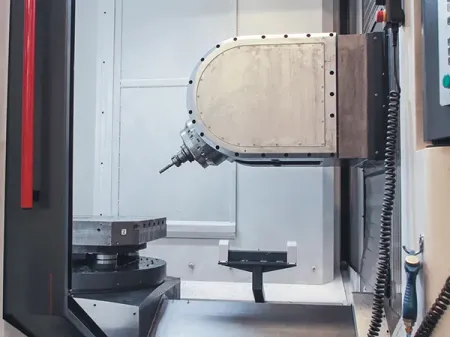

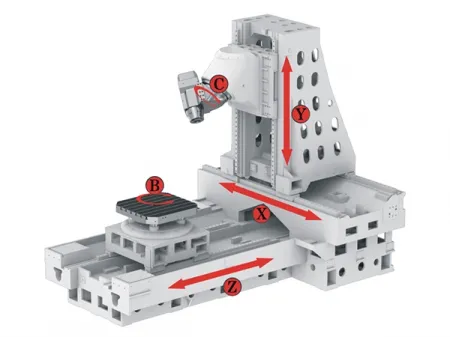

Los centros de mecanizado de 5 ejes con cabezal de fresado de horquilla utilizan una estructura en forma de T: la columna se mueve en el eje X, el cabezal del husillo se desplaza verticalmente en el eje Y y la mesa avanza en el eje Z. Existe una opción de mesa vertical cuando la pieza requiere una configuración vertical. El cabezal de fresado de horquilla gira continuamente, lo que permite acceder a superficies angulares y múltiples caras en una sola configuración. El posicionamiento rotatorio puede gestionarse mediante una mesa de tornillo sin fin de alta precisión, una mesa de accionamiento directo con motor de par para un movimiento más rápido o una mesa de fresado y torneado de accionamiento directo cuando se requieren ambas operaciones en una sola configuración.
Estos centros de mecanizado de 5 ejes operan en los ejes X, Y, Z, A y B, lo que permite el mecanizado simultáneo en cinco ejes. Esta configuración es compatible con una amplia gama de piezas complejas en aplicaciones aeroespaciales, automotrices, navales, energéticas y de moldes. Según las necesidades de producción, el husillo puede alcanzar velocidades de 10000, 12000 o 15000 rpm, lo que ofrece flexibilidad para diferentes materiales y condiciones de corte.
| Modelo | | | | |
| Tamaño de la mesa de trabajo (mm) | Ø800 /800×800 | Ø1000 /1000×1000 | Ø1250 /1250×1250 | Ø1600 /Ø1800/Ø2000 |
| Capacidad máxima de carga de la mesa de trabajo (kg) | 2000 | 2500 | 2500 | 8000 |
| Recorrido del eje X (mm) | 1200/1400 | 1600 | 1600 | 2100 |
| Recorrido del eje Y (mm) | 1000/1200/1400 | 1000/1200/1400 | 1000/1200/1400 | 1250/1600 |
| Recorrido del eje Z (mm) | 1100/1400 | 1600 | 1600 | 2100/1950 |
| Rango de rotación del eje A (°) | -120 a 30 | -120 a 30 | -120 a 30 | -120 a 30 |
| Rango de oscilación del eje B (°) | n×360 | n×360 | n×360 | n×360 |
| Velocidad del husillo (r/min) | 20–7000 | 20–7000 | 20–7000 | 20–7000 |
| Precisión de posicionamiento (X/Y/Z) (mm) | 0.008 | 0.008 | 0.008 | 0.008 |
| Repetibilidad (X/Y/Z) (mm) | 0.004 | 0.004 | 0.004 | 0.004 |
| Precisión de posicionamiento del eje A (″) | 8 | 8 | 8 | 8 |
| Precisión de posicionamiento repetido del eje A (″) | 4 | 4 | 4 | 4 |
| Precisión de posicionamiento del eje B (″) | 8 | 8 | 8 | 8 |
| Precisión de posicionamiento repetido del eje B (″) | 4 | 4 | 4 | 4 |
La base, la columna y el asiento están fundidos en hierro de alta calidad para mantener la estructura rígida y estable. La columna está construida como un solo bastidor, lo que ayuda a controlar la deformación térmica durante largos ciclos de mecanizado y mantiene la geometría estable. Esta disposición proporciona una base sólida para un corte preciso, especialmente al trabajar con formas complejas.
Los ejes de avance X, Y y Z utilizan servomotores, junto con guías lineales de rodillos y husillos de bolas de precisión. Esta combinación proporciona a los accionamientos la rigidez y precisión necesarias para un posicionamiento estable durante el mecanizado.
El husillo utiliza un cabezal basculante tipo U que le permite oscilar a lo largo del eje A. Este eje utiliza un mecanismo de bloqueo hidráulico que mantiene estable el cabezal basculante durante operaciones de corte pesado. El husillo alcanza una velocidad máxima de 4000 r/min.
¿Pueden estos centros de mecanizado de 5 ejes terminar superficies de moldes complejas en una configuración?
El movimiento de cinco ejes permite que la herramienta alcance ángulos y superficies inaccesibles con una configuración de tres ejes. Gracias a un posicionamiento preciso y una sujeción firme, el centro puede cubrir áreas que normalmente serían puntos ciegos, lo que permite el acabado de cavidades y superficies curvas en una sola configuración sin necesidad de reposicionar la pieza.
¿Las opciones de velocidad y torque del husillo cubren diferentes grados de acero para moldes?
Sí. La serie admite husillos mecánicos de baja velocidad y alto par, así como husillos motorizados de alta velocidad, incluyendo variantes de 8000 rpm y 12 000 rpm. Combinadas con un sistema de acoplamiento completo de cinco ejes en X, Y, Z, A y B, estas configuraciones satisfacen los requisitos de corte de la mayoría de los aceros para moldes, desde los grados más tenaces que requieren mayor par hasta materiales que se benefician de velocidades de husillo más altas.
