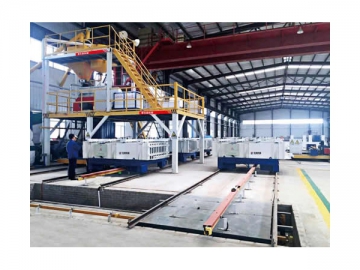

Planta de producción para paneles de pared de construcción TYF-16A (móviles, pared de placas de silicato cálcico)
La planta de producción para paneles de pared de construcción horizontal TYF-16A se usa para la producción de paneles de pared de dos lados de placas de silicato cálcico livianas o panel de pared liviano GRC, y los materiales incluyen cemento, cenizas volátiles, partículas de poliestireno EPS, arena y arcilla granulada. Se pueden moldear 10 piezas de panel al mismo tiempo.
Debido a la movilidad del equipo, la línea de producción es casi totalmente automática, lo que ahorra costos de operarios e incrementa la producción.
La línea de producción consta de un loteo automático, sistema de mezclado, aireado, distribución de energía NC, moldeo del panel de pared, bombeo de la solución, formación de pre-espuma EPS, sistema de circulación hidráulico y desmoldeo integral del panel.
Patente número: ZL201320713155.0
| Cantidad moldeada por vez | Grosor | Ancho | Largo |
| 10 | 75mm | 610mm | 2440mm/3000mm |
| 10 | 90mm | ||
| 8 | 120mm | ||
| 6 | 150mm |
| Cantidad moldeada por vez | Diámetro tubería | Cantidad tubería | Grosor | Ancho | Largo |
| 10 | Φ38mm | 90 | 75mm | 600/610mm | Ajustable en 3000mm |
| 10 | Φ52mm | 70 | 90mm | ||
| 8 | Φ74mm | 40 | 120mm | ||
| 6 | Φ52mm | 84 | 150mm |
Nota: Las dimensiones superiores son estándar. TANY ofrece líneas de producción personalizadas conforme a su pedido.
-
(1) Máquina para fabricar panel de pared pretensado TY11
La máquina para fabricar panel de pared pretensado TY11 está compuesta de una máquina principal, un sistema hidráulico, motor, sistema de calefacción, vibración y tubería de núcleo. Se mueve automáticamente y con gran eficiencia. -
(2) Sistema mezclador
Nuestro equipo para mezclar, puede alimentar y mezclar en forma uniforme las sustancias que forman el material. -
(3) Sistema de lechada
El sistema de bombeo de las sustancias que componen el material, transforma las sustancias más uniformemente y la lechada se puede realizar en forma simple y conveniente. -
(4) Máquina apiladora automática (Desmolde del panel)
-
Máquina espumadora
El sistema que genera espuma adopta una tecnología que convierte la espuma y que puede aumentar la velocidad de la misma y ahorrar materia prima. De una sola vez, se pueden producir 40m³ de espuma.
Dimensiones: 1200L×800A×940A mm
Potencia: 2.2kW -
Transporte
Dimensiones: 2000L×1300A×480A mm
Potencia: 2.2kW
| Dimensiones (L×A×A) | 4030×2500×1050mm |
| Potencia del sistema de calefacción | 18 kW |
| Potencia del sistema de vibración | 0.75 kW |
| Potencia del sistema hidráulico | 3 kW |
| Presión hidráulica | 8 MPa |
| Presión hidráulica máxima | 16 MPa |
| Volumen del tanque de aceite hidráulico | 60 L |
| Área total | 3500*2900mm |
| Volumen de mezcla | 2000L |
| Velocidad de mezcla | 32.5r/min |
| Diámetro de partículas | < 8mm |
| Alimentac. de la válvula mariposa neumática | DN300 |
| Período de mezcla | 10-15min |
| Potencia de la hélice | 11 kw*2 |
| Presión de bombeo teórica | Presión alta | 0.5 Mpa |
| Presión baja | 0.4 Mpa | |
| Capacidad de transporte teórica | Presión alta | 5 Mpa |
| Presión baja | 9.4 Mpa | |
| Distancia de transporte máx. | Horizontal | 300 mm |
| Vertical | 120 mm | |
| Potencia motor principal | 7.5 kW | |
| Volumen de tolva | 1.5m³ | |
| Altura de la carga | 1000 mm | |
| Volumen tanque aceite hidráulico | 80 L | |
| Forma válvula de distribución | Válvula de bola | |
| 500kg | ||
| Tamaño marco: L×A×A | 1785×960×1700mm | |
| Modelo | TY-13 |
| Dimensiones totales | 4500L×4600A×1050A mm |
| Potencia total | 7 kW |
| Potencia desmolde | 1.5 kW |
| Potencia motor transporte | 1.5 kW |
| Potencia motor sist. hidráulico | 4 kW |
| Presión de trabajo hidráulico | 10 Mpa |
| Presión hidráulica máxima | 16 Mpa |
| Plataforma de apilamiento | 4500L×2300A mm |
