Relé electromagnético miniatura NNC67E

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-1-4-nnc67e-miniature-electromagnetic-relay.html

El relé electromagnético miniatura NNC67E se usa en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y demás aplicaciones.

Características

Contacto de alta capacidad de potencia: 30A 40A
Nuestro relé electromagnético miniatura NNC67E se puede soldar directamente sobre la placa de circuito impreso.

Certificados

CCC:2011010303478444
CQC:CQC14002106906
CE:5398080516
UL:E235027

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	30A	40A
Tensión de conmutación máxima	277VAC 30A 30VDC 30A	277VAC 40A 30VDC 40A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC6V	DC12V	DC24V	DC48V
Corriente nominal (±10%) mA	155	78	39	19.3
Resistencia de la bobina (±10%) Ω	39	155	620	2487
Consumo de potencia nominal W	0.93W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	100	50	11	6
Resistencia de la bobina (±10%) Ω	42	168	3500	14000
Consumo de potencia nominal W	0.45W
Voltaje de entrada (máximo) V	Por debajo de75%
Voltaje de salida (mínimo) V	Por encima de10%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético miniatura NNC67E

Voltaje de la bobina		DC:3 -110V AC:6-240V
Tiempo de entrada		≤15ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1800VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	2500,4500 VAC/1min (1mA de corriente residual)
Dimensiones		32× 27.5 × 19.8mm
Peso		Aproximadamente 24g

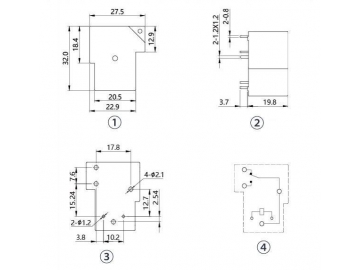

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
