La línea de soldadura para columna estructural modelo JZ150 consiste en la máquina de ensamblaje de la caja estructural, la máquina de soldadura GPW, la máquina de soldadura por arco sumergido, la máquina de soldadura bajo escoria, la pulidora de superficie, la máquina de conducción móvil, la máquina giradora, y los dispositivos de transporte. Esta línea de soldadura reduce la mano de obra y mejora la eficiencia de producción.

Podemos diseñar esta línea de soldadura según las dimensiones de su planta, la capacidad de producción y su presupuesto.

Componentes de la línea de producción

2. Máquina de ensamblaje del listón interno
  Sirve para colocar y sujetar el listón interno de la columna, con dimensiones de sección de 400 a 1500 mm, y un espesor de junta de ≤80mm.

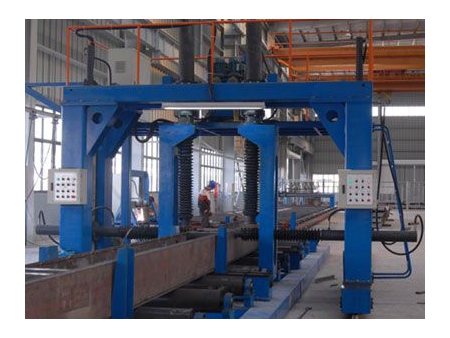

2. Máquina de ensamblaje de la columna estructural
  Esta máquina es de tipo pórtico, posee ranura de acero con estructura soldada. Toda la máquina está formada por un marco tipo pórtico móvil, el cilindro de sujeción con marco de varilla roscada, el dispositivo anti caída, el sistema hidráulico y el sistema eléctrico.
2. Máquina de soldadura GPW de doble arco y doble alambre tipo voladizo
  Sirve para soldar la columna estructural, proporcionando una soldadura óptima y mejorando la eficiencia de operación. Apta para piezas con un tamaño de sección de 400 a 1500 mm × 400-1500 mm.
2. Máquina de soldadura bajo escoria tipo voladizo
  Apta para la soldadura del alma de la viga con listón interno. Utiliza el método de soldadura por arco sumergido, y la antorcha de soldadura guía al alambre de soldadura. La pieza de trabajo apta debe tener una sección de 400-1500 mm × 400-1500 mm, y un listón interno con un espesor de 14-65mm.
2. Arco doble voladizo
  Apto para realizar los orificios de la columna para el proceso de soldadura bajo escoria. Ofrece una amplia sección transversal de la pieza de trabajo de 400 a 1500 mm, una altura de 400 a 1500 mm, y un diámetro de perforación máximo de 50 mm.
2. Máquina para pulido de la superficie
  Apta para el pulido de la superficie de la columna estructural, la viga H, y demás. Apto para piezas de trabajo con una dimensión de sección de 400 a 1500 mm × 400 a 2400 mm.

Otros detalles

Unidad de giro a 180º
Transportadores

Parámetros técnicos

Ítem	Parámetros
Especificaciones de la sección (mm)	(300-1500)×(300-1500)
Largo de la pieza de trabajo(mm)	4000-15000
Espesor de la pieza de trabajo (mm)	16-80
Peso de la pieza de trabajo (T)	≤20
Capacidad de producción anual por 1 jornada	5000-30000T (distintas configuraciones)
