Máquina de corte por láser de fibra IPG 3KW para gran formato

Solicite un presupuesto

Nosotros: http://accurlcnc.es/large-format-3kw-ipg-fiber-laser-cutting-machine.html

La máquina de corte por láser de fibra Genius 3kw ACCURL es increíblemente rápida y flexible, así como ideal para cortes de hojas metálicas finas a muy alta velocidad. También tiene la capacidad de cortar una amplia variedad de metales ferrosos y no ferrosos manteniendo un bajo costo operativo.

Características

Unidad de control CNC de fácil uso FAGOR 8060

Características excepcionales:
-Velocidad de posicionamiento simultáneo máxima: 160m/min
-Velocidad de aceleración: 25 m/ s2 (2.5G)
-Precisión: ± 0.05 mm
-Energía eficiente: consume de energía muy reducido
-Resonador IPG YLS-3000w

Cabezal de corte PRECITEC (con aire comprimido)

Completamente cerrado para asegurar la máxima protección del operador

Sistema de cambio de presión alta a presión baja de gas

Función de cálculo de tiempo y costo por unidad automático

Conexión de red externa

Extractor de humo (incluido en modelos de serie)

Recolección de piezas de trabajo y desechos

Sistema dual proporcional de control de válvulas para distintas presiones de gas y sistema especial para corte de alta presión

Introducción

Máquina de corte por láser de fibra con doble cambiador de pallets

Formato grande de alta velocidad de tipo completamente cerrado

Potencia láser: 3000 watts

Mesa de trabajo para pallets, ahorrando espacio para carga de material mejorando la eficiencia del trabajo

Área de corte: 1500mm×3000mm, 2000mm×4000mm, 2000mm×6000mm

Sistema de ciclo cerrado con equipamiento de doble cremallera y controlador PMAC (America Delta Tau Systems Inc)

Equipamiento estándar

Controlador CNC FAGOR 8060

Resonador láser de IterbioIPG YLS-3000W

Cambiador doble de pallets automático (Mesa alternante)

Sistema de precisión de piñón y cremallera (hecho en Alemania)

Sistema CAD/CAM Radan o Lantek

Fuente de luz

Refrigerante

3 lentes protectores bajos

3 adaptadores de boquilla de cerámica

Sistema de boquillas auto calibrado

Sistema de recolección de desechos inteligente/Extractor de virutas

Sistema transmisor de rayo láser (por cable de fibra)

Opera con gases (cortantes) N2 y O2

Sistema de alineación con la posición inicial

Selector auxiliar de gas

Advertencia de auto reflejo

Luces de trabajo

5 boquillas de cada una de las siguientes medidas (1.0mm, 1.2mm,1.5mm, 2.0mm , 2.5mm , 3.0mm)

Especificaciones

Modelo	ECO-FIBER 3015 / 3kW
Unidad de control CNC	FAGOR 8060 CNC System
Eje X (Piñón cremallera)	3000 mm
Eje Y (Piñón cremallera)	1500 mm
Eje Z (Husillo a bolas)	100 mm
Máxima capacidad de corte	Acero dulce	20 mm
	Acero inoxidable	10 mm
	Aluminio	8 mm
Dimensiones de las piezas de trabajo	1525 x 3050 mm
Traverso rápido (ejes X e Y)	105 m/min
Aceleración	2.5G (25m/s2)
Velocidad del vector	148 m/min
Precisión absoluta de posicionamiento	± 0.08 mm
Repetibilidad (ejes X e Y)	± 0.03 mm
Máxima capacidad de carga	2450 kg
Sistema CNC de alto desempeño	FAGOR 8060 (España)
Potencia láser	IPG YLS-3 kW (Alemania)
Servomotor de accionamiento de alto desempeño	FAGOR (España)
Cabezal de corte láser	PRECITEC (Alemania)
Reductor de motor	STOBER (Alemania)

Imágenes en detalles

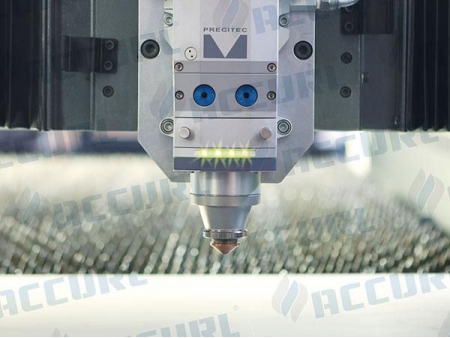

Cabezal de corte láser PRECITEC de Alemania

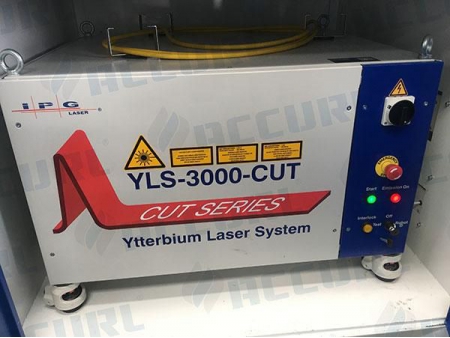

Potencia láser IPG YLS-2 kW de Alemania

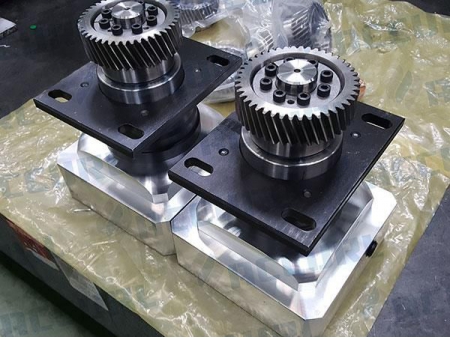

Sistema piñón cremallera de precisión STOBER (Hecho en Alemania)

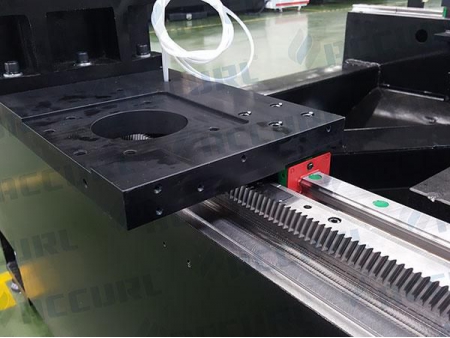

Guía lineal con cremallera

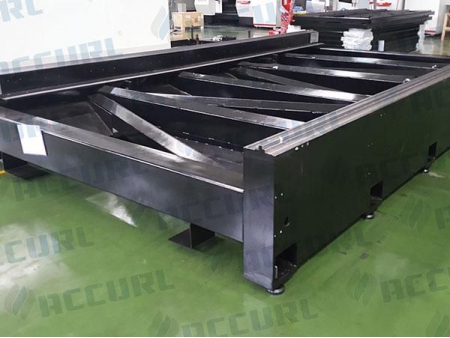

Estructura con tratamiento térmico
