CM400 Estuchadora Horizontal de Movimiento Continuo
Maquinaria de Envasado Farmacéutico Desde 1998
La estuchadora horizontal de movimiento continuo está diseñada para producciones de gran volumen y ofrece un funcionamiento estable con una velocidad de empaquetado de hasta 400 estuches/min.

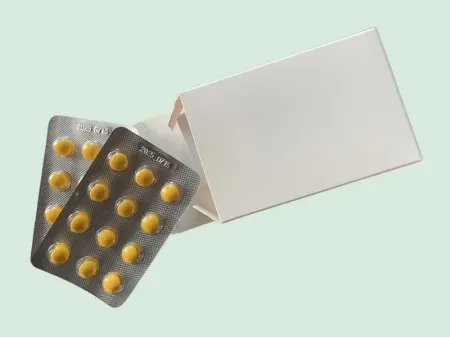

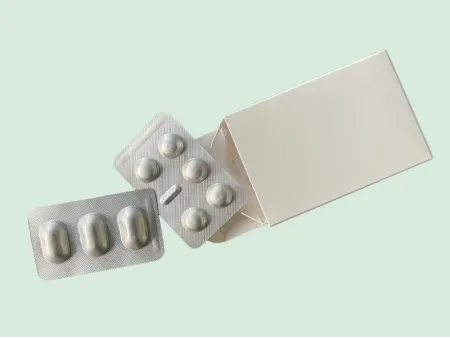

El equipo accionado por servomotores tiene una estructura modular integrando sistemas ópticos, mecánicos, eléctricos y neumáticos. La estuchadora es apta para blísteres farmacéuticos, botellas, alimentos, cosméticos y productos químicos de uso diario, realizando secuencialmente los siguientes procesos: alimentación de estuches, carga del producto, plegado e inserción de prospectos, el armado, el transporte y el sellado de estuches. El proceso de empaquetado se realiza completamente cerrado.
- El equipo puede insertar prospectos multiplegados de forma continua, imprimir fechas de producción y números de lote. Puede funcionar de forma independiente o en línea con otros equipos.
- El control mediante PLC y la monitorización óptica de las piezas móviles permiten que, al detectarse un fallo, la operación se detenga y se muestre el código de error, lo que facilita una rápida resolución
- El estado del equipo, las alertas de fallos y los parámetros operativos son mostrados en la interfaz de usuario a color táctil. Los sensores ópticos evalúan la producción y se rechazan automáticamente los estuches defectuosos (productos sin prospectos o artículos faltantes o estuches sin sellar).
- La operación del esquipo es sencilla e intuitiva, posee una estructura simple, amplia adaptabilidad, fácil mantenimiento, funcionamiento suave y bajo nivel de ruido.
- Las especificaciones del empaque se pueden modificar fácilmente para adaptarlas a las necesidades del cliente. Ideal para la producción a gran escala de un solo producto y adaptable a otros tamaños de empaques.
| Tasa de producción | ≤400 estuches/min |
| Fuente de alimentación | 380 V, 50 Hz |
| Potencia instalada | 9 kW |
| Presión de aire comprimido | 0.5–0.7 MPa |
| Nivel de ruido | 75 dB(A) |
| Dimensiones (L*An*Al) | 5360 × 1700 × 1800 mm |
| Dimensiones del empaque (L*An*Al) | 5855 × 2100 × 2090 mm |
| Peso | 5000 kg (incl. 500 kg empaque) |
-
- Estación de alimentación de estuches
-
- Estación de recogida de estuches
-
- Estación de empuje
El estuchado automático alcanza aproximadamente 300-400 estuches/min, ideal para la producción continua a gran escala.
La alta eficiencia se logra gracias al sistema totalmente automático controlado por PLC, a los servomotores de alta precisión y a los componentes mecánicos de calidad. Estos elementos garantizan un funcionamiento estable bajo condiciones de alta carga a largo plazo, minimizan el tiempo de inactividad y maximizan la productividad.
El servocontrol de alta precisión y la monitorización óptica en tiempo real de todas las acciones de la máquina son procesos clave en el control de calidad de los productos. Cualquier defecto en la línea de producción activa la parada automática con indicación de errores, lo que garantiza un empaquetado preciso y conforme a las normas GMP.
