Prensa Hidráulica con Marco Tipo C, Y32; Prensa Plegadora de Una Columna

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com/8-2-single-column-hydraulic-press.html

Parámetros Principales
1. Controlador: OMRON PLC (Pantalla Táctil)
2. Motor principal: Siemens-Alemania
3. Sistema hidráulico: Bosch Rexroth-Alemania
4. Junta Tórica: NOK – Japón

Y41		Unidad	Y41-20T	Y41-30T	Y41-40T	Y41-60T	Y41-80T	Y41-100T
Fuerza nominal		KN	200	300	400	600	800	1000
Cojín Hidráulico	Capacidad	KN	800	100	120	150	350	400
(Opcional)	Recorrido	mm	120	120	120	140	150	150
Presión máxima		Map	12.8	16	22.2	24.3	25.8	25.8
Altura máx de apertura		mm	500	550	600	630	720	800
Recorrido de la corredera		mm	350	350	400	500	500	500
Precisión de rango de error entre mesas de trabajo		mm	±0.01
Velocidad de deslizamiento	Velocidad de retorno	mm/sec	70	75	70	80	80	80
	Velocidad de funcionamiento	mm/sec	5~8	10~15	4~8	8~10	4~6	8~12
	Velocidad de avance	mm/sec	55	50	55	65	60	65
Profundidad de garganta		mm	280	300	320	350	350	350
Dimensiones de la meza de trabajo	Frente - posterior	mm	500	500	550	620	650	650
Dimensiones de la meza de trabajo	Izquierda - derecha	mm	600	600	700	700	700	800
Dimensiones de la mesa de trabajo	Frente - posterior	mm	350	350	380	450	450	480
Dimensiones de la mesa de trabajo	Izquierda - derecha	mm	450	450	500	500	550	600
Altura de la mesa de trabajo		mm	710	710	710	720	730	730
Diámetro de la apertura de la mesa de trabajo		mm	Φ100	Φ100	Φ100	Φ140	Φ150	Φ150
Diámetro del cilindro hidráulico		mm	Φ125	Φ140	Φ150	Φ180	Φ200	Φ250
Potencia del motor		Kw	4	4	5.5	7.5	7.5	7.5
Dimensión total	Izquierda - derecha	mm	1050	1100	1250	1450	1500	1550
	Frente - posterior	mm	650	650	780	800	950	1050
	Altura	mm	2100	2150	2300	2500	2560	2800
Peso de la máquina		Kgs	1700	2200	3100	4600	5300	6800

Diseño computarizado optimizado: Estructura en forma de C, con una sola columna, diseño simple pero con buena rigidez.
Marco de acero soldado, que ha pasado por tratamiento de templado, alivio de tensiones por vibración (VSR), etc para aliviar la tensión interna.
Válvula de inserción bidireccional con sistema de control hidráulico incorporado: vida útil prolongada, fiable, bajo impacto hidráulico, además reduce los puntos de fuga de las tuberías.
Sistema hidráulico equipado con sistema de pre alivio de presión, bajo impacto hidráulico.
Sistema de control eléctrico separado: confiable, y de fácil mantenimiento
Botón de control centralizado: ajuste manual o semi-automático.
Presión de trabajo de la corredera, velocidad de ralentí, y recorrido de baja presión que es ajustable según los diversos requerimientos de tecnología.

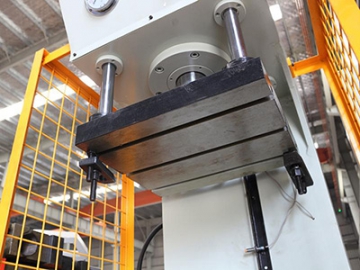

Consola de control de la corredera superior, cuenta con sistema de lubricación de corredera.

Estándares de seguridad（2006／42／EC）
Gabinete eléctrico y barrera frontal; cuenta con función de apagado cuando la puerta del gabinete se abra.
Barrera de seguridad de metal, estándares CE
Interruptor de pedal con relé de seguridad, para la protección de la seguridad del usuario
