Evaporador de carcasa y tubos

Solicite un presupuesto

Sitio web: http://chillers-ar.com/7-shell-and-tube-evaporator.html

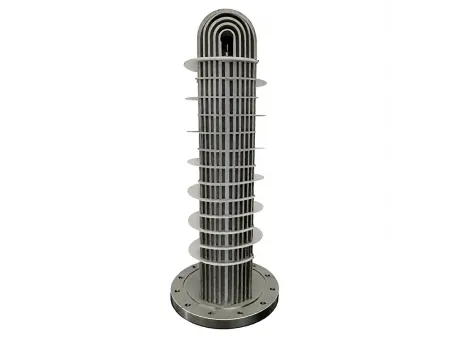

El evaporador tubular, fabricado en acero inoxidable de alta resistencia, ha sido diseñado para medios limpios o corrosivos. Su estructura compacta, excelente eficiencia térmica y capacidad para soportar presión lo hacen adecuado para aplicaciones en industrias con altos estándares de higiene, como la farmacéutica, alimentaria y química. Es un componente esencial en enfriadores, bombas de calor y sistemas de refrigeración de procesos, asegura un rendimiento confiable y prolongado del equipo.

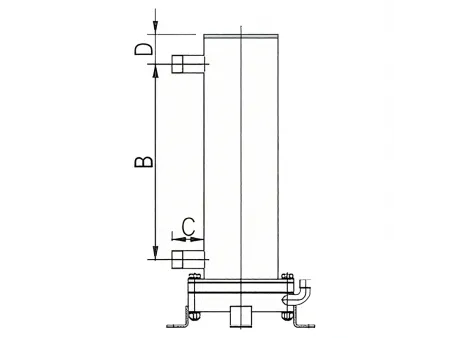

Evaporador de carcasa y tubos de acero inoxidable tipo vertical, de circuito único

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	A	B	C	D	E	F
HZF-1L	1HP	DN15	550	370	40	50	193	193
HZF-2L	2HP	DN20	550	370	40	50	212	212
HZF-3L	3HP	DN25	550	370	40	50	235	235
HZF-4L	4HP	DN25	550	370	40	50	255	255
HZF-5L	5HP	DN25	600	420	40	50	285	285
HZF-6L	6HP	DN25	600	420	40	50	285	285
HZF-7L	7HP	DN25	600	420	40	50	305	305
HZF-8L	8HP	DN25	650	475	40	60	305	305
HZF-10L	10HP	DN40	650	455	50	70	330	330
HZF-12L	12HP	DN40	650	455	50	70	330	330

Evaporador de carcasa y tubos de acero inoxidable tipo horizontal, de circuito único

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	A	B	C	D	E	F	G	H
HZF-3	3HP	DN25	585	260	200	100	200	160	40	370
HZF-4	4HP	DN25	585	260	200	100	200	160	40	370
HZF-5	5HP	DN25	618	277	200	100	300	180	40	404
HZF-6	6HP	DN25	618	277	200	100	300	180	40	404
HZF-7	7HP	DN25	618	290	200	100	300	180	40	404
HZF-8	8HP	DN25	708	290	200	100	350	180	50	475
HZF-10	10HP	DN40	828	290	200	100	450	180	50	560
HZF-12	12HP	DN40	828	290	200	100	450	180	50	560
HZF-15	15HP	DN40	1118	290	200	175	600	180	50	860
HZF-20	20HP	DN50	1603	277	200	275	900	180	65	1320
HZF-25	25HP	DN50	1603	290	200	275	900	180	65	1320

Evaporador de carcasa y tubos de acero inoxidable tipo horizontal, de doble circuito (4 HP×2 – 30 HP×2)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	A	B	C	D	E	F	G	H
HZF-4*2	4HP*2	DN25	708	290	200	100	350	160	50	475
HZF-5*2	5HP*2	DN25	828	290	200	100	450	190	50	560
HZF-6*2	6HP*2	DN25	828	290	200	100	450	160	50	560
HZF-7,5*2	7,5HP*2	DN25	1118	290	200	175	600	190	50	860
HZF-10*2	10HP*2	DN40	1603	277	200	275	900	180	65	1320
HZF-12*2	12HP*2	DN40	1603	290	200	275	900	180	65	1320
HZF-15*2	15HP*2	DN40	1603	290	200	275	900	180	65	1320
HZF-20*2	20HP*2	DN50	1615	365	280	275	900	200	65	1320
HZF-25*2	25HP*2	DN65	1615	436	320	275	900	280	65	1320
HZF-30*2	30HP*2	DN65	1650	477	320	275	935	280	100	1335

Evaporador de carcasa y tubos de acero inoxidable tipo horizontal, de triple circuito (5 HP×3 – 25 HP×3)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	A	B	C	D	E	F	G	H
HZF-5*3	5HP*3	DN40	1118	290	200	175	175	180	50	860
HZF-10*3	10HP*3	DN50	1615	365	250	275	275	200	65	1320
HZF-12*3	12HP*3	DN50	1615	365	250	275	275	200	65	1320
HZF-20*3	20HP*3	DN65	1650	477	320	275	275	280	100	1335
HZF-25*3	25HP*3	DN65	2315	477	320	275	275	280	100	1865

Evaporador de carcasa y tubos de acero inoxidable tipo horizontal, de cuatro circuitos (10 HP×4 – 25 HP×4)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	A	B	C	D	E	F	G	H
HZF-10*4	10HP*4	DN50	1612	453	320	250	859	280	100	1160
HZF-12*4	12HP*4	DN65	1612	468	320	250	859	280	100	1160
HZF-15*4	15HP*4	DN65	1612	468	320	250	859	280	100	1160
HZF-20*4	20HP*4	DN80	2326	468	320	250	1550	280	100	1870
HZF-25*4	25HP*4	DN80	2578	468	320	250	1802	280	100	2122
HZF-30*4	30HP*4	DN80	2578	508	320	250	1802	280	100	2122

Evaporador de carcasa y tubos de acero inoxidable tipo horizontal, de múltiples circuitos (12 HP×5 – 25 HP×6)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	A	B	C	D	E	F	G	H
HZF-12*5	12HP*5	DN65	1612	482	320	250	859	280	100	1160
HZF-25*5	25HP*5	DN100	2578	588	400	350	1802	350	350	2122
HZF-25*6	25HP*6	DN100	3128	588	400	350	1802	350	350	2672
