Torno CNC de bancada inclinada, centro de torneado CNC

Solicite un presupuesto

Nosotros: http://tycncmachine.com.ar/4-3-milling-and-turning-center-cnc-lathe.html

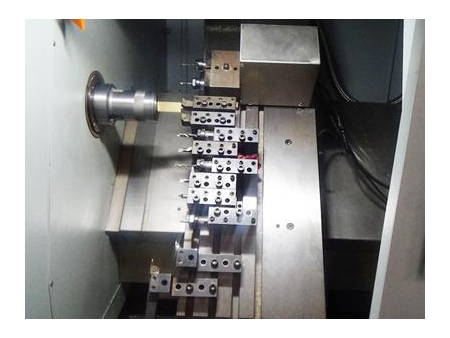

El torno CNC de 2 ejes usa una estructura con una inclinación de montura de 45 grados, lo cual prolonga su vida útil y su funcionamiento estable durante el mecanizado de piezas industriales. El alto par y gran rigidez de la estructura contribuyen en la mejora de la productividad. Además tiene una torreta de herramientas incorporada, con el fin de proporcionar a los clientes una variedad lo suficientemente amplia de herramientas para el mecanizado de componentes complejos, a la vez que se mejora la eficiencia de producción.

Parámetros

Número de serie		GX36	GX46	GX52	GX72
Trayectoria
Diámetro de giro máximo (mm)		φ500mm
Diámetro de alimentación máximo del mecanizado (mm)		φ480mm
Desplazamiento del eje X (mm)		600mm
Desplazamiento del eje Z (mm)		350mm
Inclinación de la montura		45°
Eje
Distancia entre el eje y el centro del depósito de herramientas		50mm
Nariz del eje		A2-4	A2-5	A2-6	A2-8
Mango hidráulico		5″	6″	8″	10″
Abertura interna del eje		φ43mm	φ56mm	φ62mm	Φ86mm
Abertura del agujero pasante		φ35mm	φ45mm	Φ51mm	Φ71mm
Velocidad máxima del eje		4000r/min (Yaskawa opcional3600r/min)	4000r/min (Yaskawa opcional3600r/min)	3500 r/min	3000 r/min
Potencia del eje		3.7KW (Yaskawa 4.4 KWopcional)	5.5KW (Yaskawa 4.4 KW/5.5 KWopcional)	7.5KW	11KW
Función del eje C		S/C: (resolución 0.01°)
Tracción axial
Velocidad de recorrido de los ejes XZ		20m/min
Potencia del servomotor de los ejes XZ		1.3Kw/1.8Kw (opcional)
Guideway	TIPOS	Cilindro
	X-axis	MSR35X1000
	Z axis	MSR35X840
Husillo de rosca	X-axis	R32X1054
	Z axis	R32X831
Posicionamiento constante	X-axis	±0.0025mm
	Z axis	±0.0025mm
Otros
Dimensiones de la máquina (longitud anchura altura)		2350mmX1650mmX2000mm
Potencia total		8.0KW	9.5KW	11.5KW	15.0KW
Peso de la máquina		4.1T	4.2T	4.3T	4.5T
