Cortadora computarizada de alta velocidad XKA-1300A
Solicite un presupuesto
La cortadora de alta velocidad es ampliamente utilizada para cortar diversos materiales de embalaje como papel, película PET/PVC/PP/PE.
También es una máquina ideal para cortar compuestos de papel-plástico, hojas adhesivas de doble cara, papel de pizarra, papel especial, papel estucado con el rango de peso de 20-300g/m2.
Solicite una Cotización
Especificaciones
- Modelo: 1300
- Ancho de corte: 20-300g/㎡
- Max. diámetro de desbobinado de rollo: ⌀1400mm
- Max. diámetro de rebobinado de rollo: ⌀1000mm
- Max. ancho de corte: 40-1300mm
- Diámetro del eje de aire: 3 pulgadas
- Precisión: ±0.2mm
- Velocidad de corte: 50-300m/min
- Potencia total: Aprox 26kW
- Tamaño de la máquina: 4500×3200×1950mm (LxAnxAl)
- Peso de la máquina: Aprox 4500kg
Características
- La cortadora está controlada sincrónicamente por 3 servomotores y cuenta con un sistema automático de control de tensión cónica y bobinado de superficie central.
- El control de frecuencia variable de alta velocidad garantiza un funcionamiento estable.
- Las operaciones automáticas, incluido el conteo de medidores, la alarma, el apagado de la máquina, permiten una alta eficiencia y seguridad operativa.
- El eje de aire se utiliza para enrollar y desenrollar.
- El sistema de guía de banda está diseñado con un sensor fotoeléctrico para realizar una guía de banda precisa y control de posición de borde.
- La cortadora utiliza cuchillos circulares de alta calidad, y la cuchilla se puede diseñar a medida para adaptarse a su aplicación de corte.
- Los residuos después del corte se pueden descargar automáticamente.
- Eje de aire para la carga automática del rollo. El dispositivo de carga de rollos con estructura sin eje se puede equipar opcionalmente.
Configuraciones principales
-

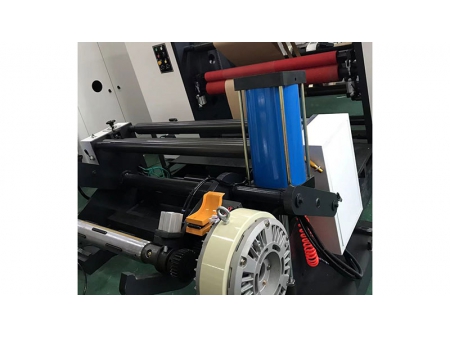

- Unidad de desbobinado (carga sin eje opcional)
Eje de aire de 3 pulgadas para carga automática de rollos
Sistema de guiado de banda con sensor fotoeléctrico
Controlador de tensión con freno de polvo magnético
-
- Máquina principal
Sujeción neumática
Corte longitudinal controlado por cilindro de aire
-

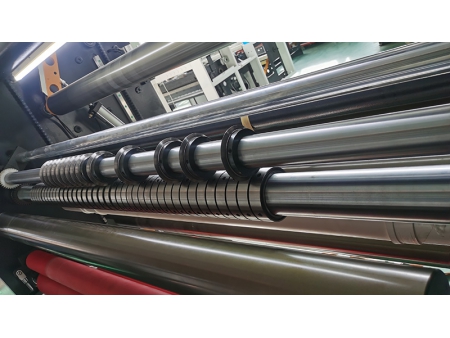

- Unidad de corte
Cuchillas circulares con función de ajuste manual
-
- Unidad de bobinado
Dos ejes de aire para rebobinar; rebobinado automático, carga de rollos, alimentación y descarga
-
- Sistema de control
La cortadora viene con pantalla táctil HMI Taiwan Weilun y sistema de control Siemens, que realiza un control automático para la velocidad de corte, el control de tensión de desbobinado y rebobinado, el conteo de medidores, etc.
La máquina cortadora se apagará automáticamente cuando se alcance la longitud de corte preestablecida.
-
- EPC
-
- Sensor fotoeléctrico
-
- Herramientas
