Anclaje de socavado con adhesivo de inyección
Anclajes químicos

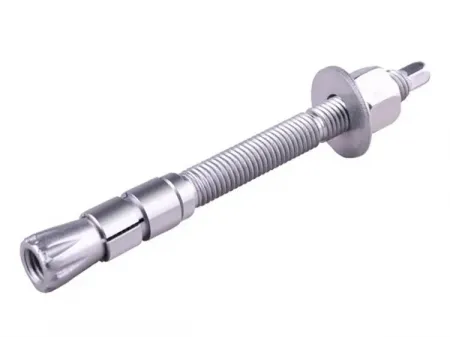

Perno de anclaje de socavado con adhesivo de anclaje inyectable
El sistema de anclaje de Mankate integra un anclaje metálico de socavación con el adhesivo epóxico de alto rendimiento MT500, ofreciendo una solución estructural de doble fijación que combina enclavamiento mecánico y unión química. Esta tecnología avanzada garantiza una transferencia de carga superior, incluso en las condiciones más exigentes, gracias a su capacidad para unir el acero al hormigón mediante mecanismos complementarios.
Diseñado para aplicaciones críticas, el sistema ofrece una capacidad de carga excepcional, resistencia sísmica reforzada y una durabilidad certificada de hasta 100 años, incluso en entornos de alta temperatura y exposición dinámica. Su confiabilidad lo convierte en una solución ideal para infraestructura civil, sistemas de transporte, instalaciones industriales y energía.
El adhesivo MT500, una formulación epóxica modificada, garantiza una adhesión fuerte y flexible, y cumple con normativas internacionales de higiene, seguridad y no toxicidad, lo que lo hace apto también para instalaciones donde la salud pública y la sostenibilidad son prioritarias.
Una de las grandes ventajas del sistema es su instalación eficiente, ya que solo requiere un diámetro de perforación reducido, lo que minimiza el daño estructural en el proceso de anclaje. Además, todos los componentes han sido rigurosamente probados en laboratorio y condiciones reales para asegurar un desempeño estable y fiable a largo plazo.
Este sistema de anclaje representa la última generación en soluciones de anclaje estructural, combinando innovación, eficiencia y seguridad para proyectos donde no hay margen de error.

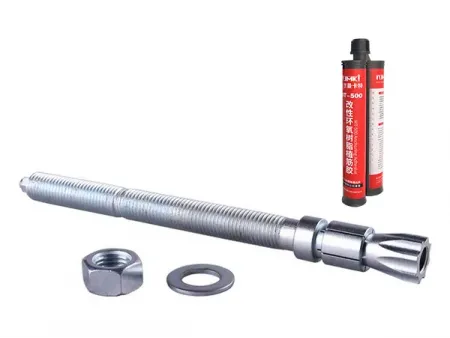

(Adhesivo de anclaje MT-500 con perno de anclaje de socavado)
| Tamaño de la varilla de anclaje | Clase de material | Profundidad de empotramiento efectiva (mm) | Carga de tensión (kN) (nominal/diseño) | Carga cortante (kN) (nominal/diseño) | ||
| Hormigón agrietado | Hormigón no agrietado | Hormigón agrietado | Hormigón no agrietado | |||
| M8 | 5.8 | 80 | 18.3*/12.2 | 18.3*/12.2 | 7.3/6.1 | 7.3/6.1 |
| 8.8 | 25.1/13.9 | 29.3*/19.5 | 11.7/9.7 | 11.7/9.7 | ||
| 304 | 18.3*/6.4 | 18.3*/6.4 | 3.8/3.2 | 3.8/3.2 | ||
| 316 | 25.1/13.4 | 25.6*/13.7 | 8.3/6.9 | 8.3/6.9 | ||
| M10 | 5.8 | 90 | 29.0*/19.3 | 29.0*/19.3 | 11.6/9.7 | 11.6/9.7 |
| 8.8 | 29.8/19.9 | 41.8/23.2 | 18.6/15.5 | 18.6/15.5 | ||
| 304 | 29.0*/10.2 | 29.0*/10.2 | 6.1/5.1 | 6.1/5.1 | ||
| 316 | 29.8/16.5 | 40.6*/21.7 | 13.1/10.9 | 13.1/10.9 | ||
| M12 | 5.8 | 110 | 40.4/22.4 | 42.2*/28.1 | 16.9/14.1 | 16.9/14.1 |
| 8.8 | 40.4/22.4 | 56.5/31.4 | 27.0/22.5 | 27.0/22.5 | ||
| 304 | 40.4/13.4 | 42.2*/14.8 | 8.9/7.4 | 8.9/7.4 | ||
| 316 | 40.4/20.9 | 56.5/31.6 | 19.0/15.8 | 19.0/15.8 | ||
| M16 | 5.8 8.8 | 125 | 48.9/27.2 | 68.5/38.0 | 31.4/26.1 | 31.4/26.1 |
| 48.9/27.2 | 68.5/38.0 | 50.2/41.9 | 50.2/41.9 | |||
| 304 | 48.9/19.8 | 68.5/27.5 | 16.5/13.7 | 16.5/13.7 | ||
| 316 | 48.9/27.2 | 68.5/38.0 | 35.4/29.5 | 35.4/29.5 | ||
| M20 | 5.8 | 170 | 77.6/43.1 | 108.6/60.3 | 49.0/40.8 | 49.0/40.8 |
| 8.8 | 77.6/43.1 | 108.6/60.3 | 78.4/65.3 | 78.4/65.3 | ||
| 304 | 77.6/27.5 | 108.6/42.9 | 25.7/21.4 | 25.7/21.4 | ||
| 316 | 77.6/43.1 | 108.6/60.3 | 55.1/45.9 | 55.1/45.9 | ||
| M24 | 5.8 | 210 | 106.5/59.1 | 149.1/82.8 | 70.6/58.8 | 70.6/58.8 |
| 8.8 | 106.5/59.1 | 149.1/82.8 | 112.9/94.1 | 112.9/94.1 | ||
| 304 | 106.5/37.2 | 149.1/52.2 | 37.1/30.9 | 37.1/30.9 | ||
| 316 | 106.5/57.1 | 149.1/79.9 | 79.4/66.2 | 79.4/66.2 | ||
| M27 | 5.8 | 250 | 138.3/76.8 | 193.7/107.6 | 91.8/76.5 | 91.8/76.5 |
| 8.8 | 138.3/76.8 | 193.7/107.6 | 147.2/112.6 | 147.2/112.6 | ||
| 304 | 138.3/48.4 | 193.6/67.7 | 48.2/40.2 | 48.2/40.2 | ||
| 316 | / | / | / | / | ||
| M30 | 5.8 8.8 | 280 | 163.9/91.1 | 229.5/127.5 | 112.2/93.5 | 112.2/93.5 |
| 163.9/91.1 | 229.5/127.5 | 179.5/149.6 | 179.5/149.6 | |||
| 304 | 163.9/57.3 | 229.5/80.3 | 58.9/49.1 | 58.9/49.1 | ||
| 316 | / | / | / | / | ||
Nuestros anclajes de socavado adhesivos de inyección se someten a rigurosas pruebas para garantizar un rendimiento consistente y fiabilidad estructural en diversas aplicaciones. Los siguientes informes confirman su cumplimiento con los requisitos de la industria:
- Informe de ensayo de resistencia a la tracción y al corte – M10, M16, M20, M24
- Informe de certificación de seguridad – M10, M12 (Hoja de datos de seguridad del material)
- Informe de resistencia a la fatiga – M12 (Ensayo de carga cíclica)
- Verificación del rendimiento en condiciones de carga repetida
- Pruebas de rendimiento mecánico específicas de la aplicación
