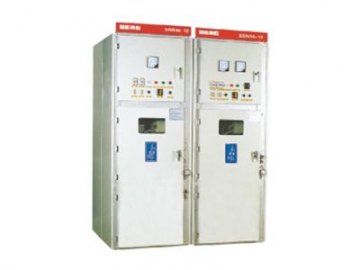

Celda de media tensión de CA con revestimiento metálico tipo fijo

Solicite un presupuesto

Nosotros: http://heag.es/4-1-2-fixed-ac-metal-clad-switchgear/index.html

Cuadro eléctrico bajo envolvente metálico de corriente alterna KGH1-40.5

Voltaje nominal (kV)	40.5
Frecuencia nominal (Hz)	50
Corriente nominal (A)	630, 1250, 2000, 2500
Corriente admisible soportada de corta duración 4s (kA)	20, 25, 31.5
Valor de cresta de la corriente admisible soportada (kA)	50, 63, 80

Cuadro eléctrico bajo envolvente metálico de corriente alterna KGN-12

Voltaje nominal (kV)	12
Frecuencia nominal (Hz)	50, 60
Corriente nominal (A)	630, 1250
Corriente admisible soportada de corta duración 4s (kA)	20, 25, 31.5
Valor de cresta de la corriente admisible soportada (kA)	50, 63, 80

Cuadro eléctrico bajo envolvente metálico de corriente alterna fijo KGN8-12

Voltaje nominal (kV)	12
Frecuencia nominal (Hz)	50
Corriente nominal (A)	Main busbar: 1250, 1600, 2000, 2500, 3150, 4000, 5000(air-cooled) Branch busbar: 630, 1250, 1600, 2000, 2500, 3150, 4000, 5000(air-cooled)
Corriente admisible soportada de corta duración (kA)	31.5, 40, 50
Valor de cresta de la corriente admisible soportada (kA)	82, 104, 130

Cuadro eléctrico bajo envolvente metálico de corriente alterna XGHY4-18

Voltaje nominal (kV)	18
Frecuencia nominal (Hz)	50
Corriente nominal (A)	6300
Corriente admisible soportada de corta duración 2s (kA)	63
Valor de cresta de la corriente admisible soportada (kA)	176

Aparamenta bajo envolvente metálica de corriente alterna XGN36-12 (DXG-12)

Voltaje nominal (kV)	12
Frecuencia nominal (Hz)	50, 60
Corriente nominal (A)	400, 630, 1250, 1600, 2000, 3150
Corriente admisible soportada de corta duración 4s (kA)	12.5, 16, 20, 25, 31.5, 40
Valor de cresta de la corriente admisible soportada (kA)	31.5, 40, 50, 63, 80, 100

Aparamenta bajo envolvente metálica de corriente alterna XGN66A-12 AC

Voltaje nominal (kV)	3.6~12
Frecuencia nominal (Hz)	50
Corriente nominal (A)	630, 1250
Corriente admisible soportada de corta duración 4s (kA)	20, 25, 31.5
Valor de cresta de la corriente admisible soportada (kA)	50, 63, 80

Aparamenta bajo envolvente metálica de corriente alterna fija XGN2-12

Voltaje nominal (kV)	3.6~12
Frecuencia nominal (Hz)	50, 60
Corriente nominal (A)	630, 1250
Corriente admisible soportada de corta duración 4s (kA)	20, 25, 31.5
Valor de cresta de la corriente admisible soportada (kA)	50, 63, 80
