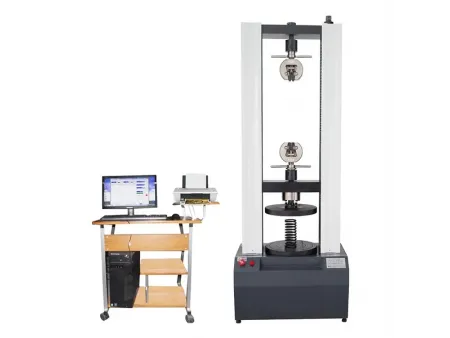

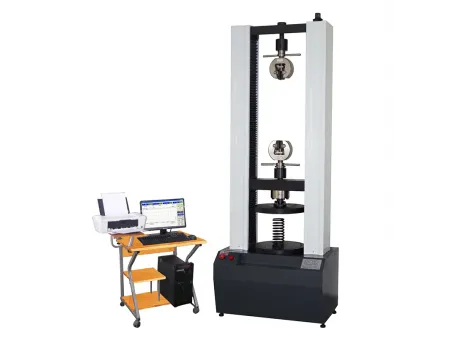

Máquina de ensayo de muelle controlada por microordenador
Probador de resortes para evaluar la tensión y compresión de resortes
La máquina de ensayo de tensión y compresión de resortes está diseñado para evaluar con precisión el rendimiento de los resortes bajo diversas condiciones de carga. Conforme a JB/T7796-2005 "Condiciones técnicas para máquinas de ensayo de tensión y compresión de muelles", este sistema de ensayo mide con precisión la fuerza de ensayo, la deformación y la altura. Admite múltiples modos de prueba, como la aplicación de una fuerza constante para determinar la deformación o la altura, así como el mantenimiento de una deformación o altura constantes para medir la fuerza correspondiente.
Las características principales incluyen una pantalla digital de fuerza de prueba, velocidad de prueba ajustable, parada automática tras la rotura de la muestra y una función de retención de valor máximo. Los resultados generados se alinean completamente con los estándares nacionales de primera clase, lo que garantiza datos confiables y consistentes para sus necesidades de prueba.
Especificaciones técnicas
| Fuerza de prueba máx. | 5000N |
| Rango de medición | 0N-5000N |
| Precisión relativa de la fuerza de prueba | Mejor que ±1% |
| Resolución de desplazamiento | 0.001mm |
| Precisión de la medición del desplazamiento | Mejor que ±1% |
| Carrera de tensión | 600mm |
| Carrera de compresión | 600mm |
| Carrera de prueba | 600mm |
| Rango de control de velocidad de desplazamiento | 0.1-500mm/min |
| Paralelismo de la placa de compresión | ＜0.05mm |
| Precisión del control de velocidad de desplazamiento | Mejor que ±1% |
| Nivel de prueba | Nivel 1 o superior |
| Dimensiones (L×An×Al) | 480×280×148 mm |
| Apariencia | Cumple con los requisitos de GB/T2611 |
| Compatibilidad | Cumple con los requisitos estándar |
| Función de protección | Protección contra sobrecargas, protección contra límites |
| Fuente de alimentación | 220V, 50Hz |
| Peso | 150kg |
La máquina de ensayo de muelle o resorte integra tecnología de control avanzada con un diseño práctico y fácil de usar. Su estructura moderna, bajos niveles de ruido y operación respetuosa con el medio ambiente brindan un rendimiento confiable para diversas aplicaciones de prueba de resortes. Equipado con un motor paso a paso de frecuencia variable de CA y un sistema de control de velocidad servo digital, el probador de resortes utiliza un mecanismo de husillo de bolas de precisión, accionado por un sistema de poleas y correas síncronas de arco, para realizar una variedad de pruebas mecánicas en muestras de resortes.
Características del equipo de prueba
- El probador de resortes incorpora un sistema de control de velocidad de alta precisión y totalmente digital. Combinado con un mecanismo de reducción de precisión, esta configuración garantiza una amplia gama de velocidades de prueba al tiempo que mantiene un bajo nivel de ruido y un funcionamiento estable durante todo el proceso de prueba.
- Se incluye una configuración de clavija transversal de junta universal, lo que facilita la fijación segura de las muestras. Este diseño no solo garantiza la alineación concéntrica durante las pruebas, sino que también minimiza el impacto de las muestras de forma irregular en el sensor, lo que conduce a resultados más precisos.
- La interfaz fácil de usar basada en Windows mejora la experiencia del usuario al simplificar las operaciones. Proporciona un acceso claro a los métodos de prueba, la configuración de parámetros y las curvas de datos en tiempo real, lo que garantiza que los usuarios puedan monitorear y analizar fácilmente cada paso del proceso.
- El sistema de prueba está equipado con características de seguridad avanzadas, lo que permite un ajuste preciso del travesaño durante la sujeción de la muestra. Además, ofrece protección contra sobrecorriente, sobretensión y sobrecarga, lo que garantiza operaciones seguras y eficientes.
- La gestión de datos y la documentación se agilizan con una impresora integrada, lo que permite a los usuarios almacenar e imprimir los resultados de las pruebas directamente.
Características del software
- El software de prueba proporciona un monitoreo continuo en tiempo real de la fuerza de prueba, los valores máximos y la deformación, manteniendo una resolución constante sin la necesidad de ajustes manuales. La calibración automática garantiza que cada prueba ofrezca resultados precisos y fiables.
- El software registra una variedad de curvas de prueba, incluidas las relaciones fuerza-tiempo, deformación-tiempo, desplazamiento-tiempo, tensión-tiempo, deformación, fuerza-deformación, fuerza-desplazamiento y relaciones tensión-deformación. Estas curvas se pueden cambiar y observar en cualquier momento, con muestreo de alta velocidad para una captura de datos precisa.
- Equipado con capacidades avanzadas de análisis de datos, el sistema utiliza un método intuitivo de interacción humano-computadora para calcular propiedades mecánicas como el módulo elástico, el límite elástico y la tensión de elongación no proporcional. Para análisis más complejos, los usuarios pueden intervenir manualmente para refinar los resultados, mejorando la precisión del análisis.
- La función de informes es muy flexible y ofrece múltiples interfaces para la generación de informes. Los usuarios pueden editar y formatear informes de acuerdo con sus necesidades específicas, lo que garantiza una documentación profesional y personalizada.
- Todos los datos de prueba y las curvas se guardan automáticamente en un sistema de gestión de base de datos estándar, lo que proporciona un almacenamiento y recuperación de datos seguros y eficientes.
- El software está precargado con más de 200 estándares nacionales y métodos de prueba, incluidos GB/T228.1-2010 y GB/T7314-2005, lo que lo hace adaptable a una amplia gama de requisitos de prueba.
- Con casi 3,000 máquinas de prueba en todo el país que dependen de este software, su tecnología ha demostrado ser confiable y eficiente en varias aplicaciones de prueba del mundo real.
