Ubicar fibras específicas con precisión sin interrumpir el servicio es esencial durante la instalación, el mantenimiento y la resolución de problemas en la red. Este identificador de fibra digital portátil permite pruebas no destructivas en cualquier punto de fibras monomodo y multimodo, facilitando la identificación sin comprometer el funcionamiento de la red. Inyecta señales moduladas a longitudes de onda de 1310nm o 1550nm (con frecuencias de 270Hz, 1kHz o 2kHz) en un extremo de la fibra, lo que permite localizar con precisión la fibra deseada a lo largo de toda la línea. Además de la detección, mide niveles de potencia óptica y determina la dirección de la señal, ofreciendo diagnósticos confiables incluso en redes activas o entornos complejos.

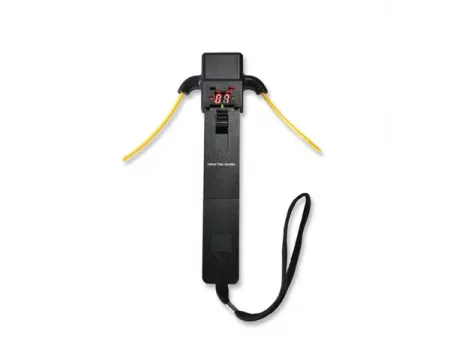

Identificador de fibra óptica digital
Solicite un presupuesto
JW3306B
Características
- Su pantalla digital muestra los valores relativos de potencia óptica para lecturas claras y precisas.
- Admite pruebas en línea sin interrumpir los servicios de red en curso.
- Reconoce señales moduladas a 270Hz, 1kHz y 2kHz.
- Equipado con una cubierta que bloquea la luz que mejora la precisión cuando se trabaja en condiciones exteriores brillantes.
- La operación con un solo toque simplifica las pruebas y aumenta la eficiencia en el campo.
- Incluye cuatro adaptadores intercambiables para soportar fibra desnuda, fibras recubiertas de 0.9mm, 2mm y 3mm.
- La amortiguación mecánica y el posicionamiento autoblocante garantizan que la fibra permanezca intacta durante las pruebas.
Especificaciones
| Rango de longitud de onda | 800 a 1700nm | |
| Tipo de detector | InGaAs | |
| Fibra aplicable | Ø0.25mm (fibra descubierta/bare) Ø0.9mm, Ø2.0mm, Ø3.0mm (trenza) | Adaptador común |
| Frecuencia de modulación | CW/270Hz/1kHz/2kHz | CW/270Hz/1kHz/2kHz |
| Indicación de la dirección de la señal | Indicadores LED izquierdo y derecho | Indicadores LED izquierdo y derecho |
| Rango de detección de la dirección de la señal (CW/0.9mm de fibra descubierta/bare) | -46 a 10dBm (1310nm) | >-30dBm |
| -50 a 10dBm (1550nm) | ||
| Rango de detección de potencia de señal (CW/0.9mm de fibra descubierta/bare) | -50 a 10dBm | >-30dBm |
| Indicación de frecuencia de señal | 270Hz/1kHz/2kHz | 270Hz/1kHz/2kHz |
| Rango de detección de frecuencia de señal (promedio) | Ø0.9,Ø2.0,Ø3.0 | >-20dBm |
| -30 a 0dBm (270Hz/1kHz) -25 a 0dBm (2kHz) | ||
| Ø0.25 | ||
| -25 a 0(270Hz,1kHz)-20 a 0 (2kHz) | ||
| Pérdida de inserción (típica) | 0.8dB (1310nm) | 2.5(1550nm) |
| Localizador visual de fallos (VFL) | No | Soporta |
| Potencia de salida de luz roja | No | 1mW (10mW opcional) |
| Temperatura de funcionamiento | 10 a 40℃ | |
| Temperatura de almacenamiento | -25 a 70℃ | |
| Tiempo de funcionamiento de la batería | 10h | 10h |
| Dimensiones | 196×30.5×27mm | 230×43×36mm |
| Pila alcalina | 9V | 2*pila alcalina AA |
| Peso | 200g | 200g |
