Secador desecante con purga de soplador - Serie SGD
El secador desecante con purga por soplador de Tianer es una solución de alta eficiencia energética para la eliminación de humedad en sistemas de aire comprimido. A diferencia de los secadores tradicionales que utilizan una porción significativa del aire seco para regenerar el desecante, este sistema emplea aire ambiente impulsado por un soplador y calentado, lo que reduce las pérdidas de aire comprimido y optimiza los costos operativos.
Basado en el principio de adsorción por oscilación de presión (PSA), el proceso de regeneración incluye varias etapas: adsorción, regeneración, enfriamiento y ecualización. Durante la regeneración, el aire ambiente es comprimido por el soplador, calentado a la temperatura ideal y dirigido al lecho desecante para desorber la humedad acumulada, que luego se expulsa del sistema junto con el aire de escape.
Posteriormente, el sistema entra en una fase de enfriamiento para estabilizar la temperatura del lecho antes del siguiente ciclo. Este enfriamiento puede realizarse con aire seco despresurizado o mediante un sistema de circulación interna, garantizando que no haya afectación del punto de rocío en la salida por calor residual.
El diseño del equipo prioriza la fiabilidad y la durabilidad. Incorpora válvulas de mariposa de alta temperatura, fabricadas a medida para soportar ciclos frecuentes con un control de flujo preciso y larga vida útil. Además, su exclusivo difusor de distribución interna evita la canalización del flujo de aire, asegurando una distribución uniforme a través del lecho adsorbente. Esto maximiza la eficiencia del desecante y prolonga el rendimiento del sistema.
Gracias a su diseño inteligente, bajo consumo energético y excelente gestión térmica, el secador desecante con purga por soplador de Tianer proporciona un flujo continuo de aire comprimido limpio, seco y estable, ideal para aplicaciones industriales de gran escala que requieren un control de humedad confiable, eficiente y de bajo coste operativo.
- Temperatura de entrada del aire comprimido: 2~42℃
- Presión de aire comprimido: 0.7MPa, Max.1.0MPa
- Agua de refrigeración: ≤35℃, 0.2-0.3MPa agua circulante industrial
- Punto de rocío a presión: -20℃ (-40℃ personalizable)
- Contenido de aceite del aire de entrada: 0.08ppm (0.1mg/m³)
- Tamaño de partículas sólidas: ≤60µm
- Flujo de aire regenerativo promedio: 0~2% del caudal de aire nominal

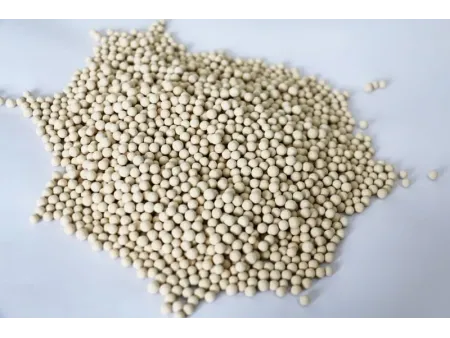

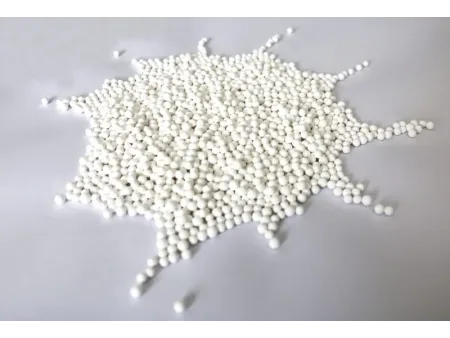

- Desecantes adsorbentes: alúmina activada (o tamiz molecular)
- Caída de presión: ≤0.021MPa (a una presión de entrada de 0.7MPa)
- Método de regeneración: calentado
- Modo de trabajo: cambio automático entre las dos torres (modo de ciclo de 4min/8min), funcionamiento continuo
- Método de control: Control automático PLC
- Instalación: Interior, lo que permite la instalación sin cimentación
| Modelo | Caudal máximo de aire (m³/min) | Fuente de alimentación | Potencia del soplador (kW) | Potencia del calentador (kW) | Conexión de la tubería de aire | Peso total (kg) | Dimensiones (L×An×Al) (mm) |
| | 11.5 | 380V/50Hz | 1.8 | 7.5 | DN50 | 820 | 1500×1450×1950 |
| | 13.5 | 380V/50Hz | 2.2 | 9 | DN50 | 950 | 1500×1450×2150 |
| | 17 | 380V/50Hz | 3 | 12 | DN50 | 1150 | 1600×1450×2450 |
| | 23 | 380V/50Hz | 3.3 | 15 | DN65 | 1320 | 1750×1500×2780 |
| | 27 | 380V/50Hz | 4.2 | 18 | DN80 | 1650 | 1900×1550×2880 |
| | 34 | 380V/50Hz | 5.5 | 24 | DN80 | 1980 | 2100×1550×2100 |
| | 45 | 380V/50Hz | 7.2 | 32.4 | DN100 | 2650 | 2500×2220×2900 |
| | 55 | 380V/50Hz | 8.8 | 42 | DN100 | 3350 | 2700×2400×3100 |
| | 65 | 380V/50Hz | 10.8 | 48 | DN125 | 4080 | 2900×2500×3100 |
| | 85 | 380V/50Hz | 13.8 | 64.8 | DN150 | 5350 | 3050×2800×3100 |
| | 110 | 380V/50Hz | 17.5 | 81 | DN150 | 6200 | 3200×2900×3200 |
| | 130 | 380V/50Hz | 24 | 96 | DN150 | 7100 | 3400×3100×3300 |
| | 155 | 380V/50Hz | 30 | 130 | DN200 | 7950 | 3500×3200×3400 |
| | Datos técnicos disponibles bajo petición | ||||||
