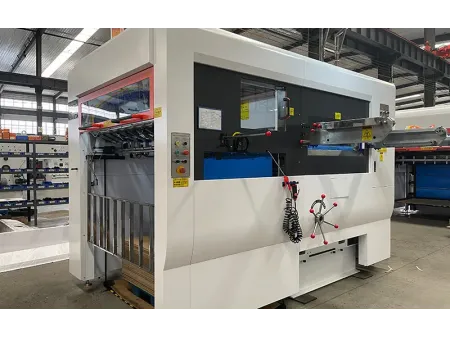

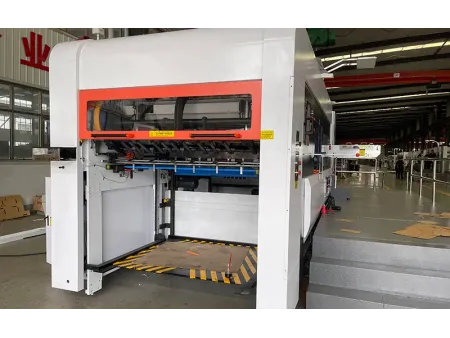

Troqueladora plana semiautomática
Solicite un presupuesto
Sistema de troquelado y hendido plano con expulsión automática, ideal para optimizar la producción de empaques en cartón corrugado
Estructura
Estación de expulsión de residuos
Troqueladora
Gabinete eléctrico
Sección de transmisión por cadena y sistema transportador
Estación de troquelado
Motor
Componentes principales
Sección de alimentación y salida
- El sistema permite manejar pilas de hasta 1400 mm en la alimentación y 1250 mm en la descarga, asegurando una operación continua y estable.
- Integra una pantalla central que facilita el monitoreo del proceso en tiempo real desde la parte posterior del equipo.
- El preapilador, junto con una mesa elevadora neumática especialmente diseñada, optimiza los tiempos de preparación y reduce las interrupciones operativas.
- Además, tiene un sistema de muestreo continuo que permite inspeccionar las láminas sin detener la producción.
Unidad principal
- Incorpora un sistema de lubricación centralizada automática, con control de la lubricación de la cadena principal a través de la interfaz hombre-máquina (HMI).
- El sistema patentado de absorción de impactos contribuye a extender la vida útil del equipo y permite incrementar la presión de troquelado.
- La caja de engranajes intermitente asegura un registro preciso y minimiza las cargas sobre el sistema de barras de agarre.
Sistema de troquelado y transporte
- El sistema de troquelado se fija mediante un sistema de sujeción neumática para un posicionamiento preciso.
- La placa de corte se desliza sobre un sistema de flotación neumática para facilitar su manejo.
- Un embrague eléctrico estabiliza la cadena durante las paradas de emergencia a alta velocidad.
- Las cadenas principal y auxiliar reciben lubricación programada controlada por PLC.
- Una ventana protectora en la estación de corte ayuda a mantener limpio el interior.
- Utiliza un sistema de barras de agarre de aluminio ligero y resistente de cinco piezas, combinado con cadenas Renold (Reino Unido) o IWIS (Alemania), lo que garantiza un transporte de láminas preciso y seguro.
Especificaciones técnicas
| Modelo | | | | |
| Tamaño máx. de la lámina (mm) | 1320 x 980 | 1510 x 1120 | 1670 x 1200 | 2100 x 1600 |
| Tamaño mín. de la lámina (mm) | 350 x 450 | 450 x 500 | 500 x 550 | 600 x 600 |
| Formato máximo de troquelado (mm) | 1300 x 960 | 1490 x 1100 | 1650 x 1180 | 2050 x 1550 |
| Margen mín. de agarre (mm) | 8 | 8 | 8 | 10 |
| Presión máx. de troquelado (N/cm²) | 350 | 380 | 400 | 500 |
| Gramaje de papel/cartón procesable (g/m²) | 200 - 2000 | 200 - 2000 | 200 - 2000 | 200 - 2000 |
| Espesor de papel y cartón corrugado procesable (mm) | 10 (espesor máx.) | 10 (espesor máx.) | 10 (espesor máx.) | 10 (espesor máx.) |
| Velocidad máx. de troquelado (láminas/h) | 5000 | 5000 | 4200 | 3800 |
| Altura máx. de pila de alimentación (mm) | 1400 (sobre el nivel del suelo) | 1400 (sobre el nivel del suelo) | 1400 (sobre el nivel del suelo) | 1400 (sobre el nivel del suelo) |
| Altura máx. de pila de salida (mm) | 1250 (sobre el nivel del suelo) | 1250 (sobre el nivel del suelo) | 1300 (sobre el nivel del suelo) | 1300 (sobre el nivel del suelo) |
| Potencia total (kW) | 15 | 15 | 20 | 25 |
| Peso de la máquina (t) | 14.5 | 17 | 21 | 30 |
| Dimensiones (L x An x Al) (mm) | 4200 x 4250 x 2250 | 4500 x 4300 x 2250 | 5200 x 4950 x 2250 | 6500 x 5050 x 2400 |
