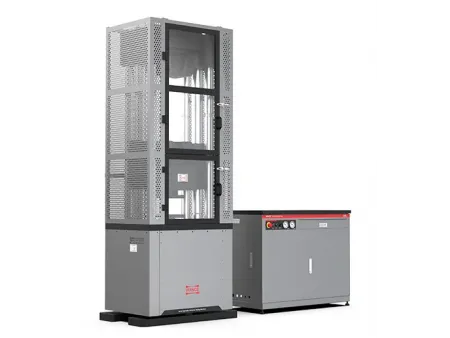

Máquina de ensayo universal servohidráulico, doble espacio, agarre de cuña
Solicite un presupuesto
Solicite una cotización
Serie HUT-A (300kN-3000kN)
La máquina de ensayo servohidráulico con espacio de ensayo doble cuenta con un actuador montado en la parte inferior y 2 espacios de ensayo completamente independientes:
- Espacio de ensayo superior (entre los travesaños superior e inferior): se utiliza principalmente para ensayos de tracción.
- Espacio de ensayo inferior (entre el travesaño inferior y la mesa de ensayo): diseñado para ensayos de compresión, flexión, corte y flexión.
Ambos espacios se pueden configurar subiendo o bajando el travesaño inferior mediante un sistema de husillo, lo que permite un ajuste flexible para adaptarse a diferentes tamaños de muestra y configuraciones de ensayo. Esta máquina de ensayos se utiliza ampliamente para ensayos de tracción, compresión, flexión, cizallamiento y flexión de materiales metálicos. Con las mordazas adecuadas, también admite una amplia gama de ensayos en diversos componentes estructurales.
Aplicaciones
Elementos de fijación, varillas de refuerzo, cadenas, soldaduras, piezas fundidas
Estándares
- ISO 7500-1, ISO 9513, ISO6892, ISO 15630, ISO 15835, BS 4449, ASTM E8, ASTM E 83, ASTM E4, ASTM A370, ASTM A416
Características
- Bastidor de carga de alta rigidez
Estructura de doble columna de alta resistencia con excelente rigidez axial y lateral
Una precisión de alineación alta y estable garantiza una medición confiable - Sensor de desplazamiento de cable de alta resolución
Excelente resolución de desplazamiento para una detección precisa de movimiento, proporcionando una medición estable y precisa - Carcasas protectoras duraderas

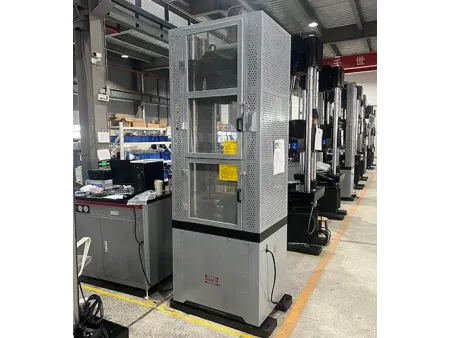

Protector de seguridad de PC de alta resistencia que ahorra espacio de instalación
Diseño fácil de operar que ofrece mayor protección al operador - Área de ensayo limpia y organizada
Las cubiertas antipolvo de goma en la mesa de prueba minimizan la contaminación
Las cortinas antipolvo en las empuñaduras de cuña inferiores ayudan a mantener un entorno de trabajo ordenado y de bajo mantenimiento - Actuador hidráulico de baja fricción
Construcción de cilindros resistente a la corrosión y al desgaste
Características de amortiguación superiores con un amplio rango de carrera para una carga suave y controlada - Célula/celda de carga de alta presión
Excelente resistencia a fuerzas laterales y fuerte capacidad de sobrecarga - Unidad de potencia hidráulica de alta eficiencia
Diseño compacto integrado
El control de seguimiento de presión diferencial reduce la generación de calor y disminuye el consumo de energía - Sistema integral de protección
Protección de límite mecánico
Protección contra sobrecarga y sobrecalentamiento del motor
Función de parada de emergencia para un apagado seguro e inmediato
Personalización
El espacio de prueba vertical se puede personalizar según los requisitos de prueba específicos.
Especificaciones
| Modelo | ||||||
| Capacidad, kN | 300 | 600 | 1000 | 2000 | 3000 | |
| Precisión de calibración | Clase 0.5 | |||||
| Precisión de fuerza | ＞±0.5% | |||||
| Rango de fuerza | 1%-100%FS | |||||
| Resolución de fuerza | 1/500,000FS | |||||
| Rango de extensión | 1%-100%FS | |||||
| Precisión de extensión | ＞±0.5% | |||||
| Resolución de extensión | 1/500,000 de la extensión máxima | |||||
| Resolución de posición, mm | 0.004 | |||||
| Precisión de la posición | ＞±0.5% de la lectura | |||||
| Carrera del actuador (pistón), mm | 150 | 250 | 250 | 250 | 300 | |
| Velocidad del actuador (pistón), mm/min | 0-180 | 0-140 | 0-90 | 0-70 | 0-100 | |
| Velocidad del cabezal intermedio, mm/min. Solo para ajuste del espacio de prueba | 350 | 270 | 310 | 360 | 240 | |
| Velocidad de carga de fuerza, FS/s | 0.05%-2% | |||||
| Columna | 4 | 6 | 6 | 6 | 6 | |
| Diámetro de las probetas redondas, mm | ⌀10-⌀20 ⌀20-⌀32 | ⌀10-⌀21 ⌀21-⌀31 ⌀31-⌀40 | ⌀12-⌀23 ⌀23-⌀35 ⌀35-⌀45 ⌀45-⌀55 | ⌀15-⌀30 ⌀30-⌀55 ⌀55-⌀70 | ⌀30-⌀70 ⌀70-⌀110 | |
| Espesor de las probetas planas, mm | 2-13 13-25 | 2-16 16-30 | 2-20 20-40 | 10-40 40-70 | 10-60 60-100 | |
| Platos de compresión, mm | ⌀120 | ⌀150 | 200x200 | ⌀240 | ⌀280 | |
| Dimensiones de la unidad de potencia hidráulica (largo x ancho x alto), mm | 1150x600x900 | 1150x630x1000 | ||||
| Peso de la unidad de potencia hidráulica, kg | 300 | 400 | ||||
| Caudal de la HPU, L/min | 5 | 5 | 5 | 7.2 | 12 | |
| Potencia, kW | 2.5 | 3.5 | 4 | 6 | 6 | |
| Suministro eléctrico | 380 V, 50 Hz, trifásico, 5 líneas | |||||
| Peso del cuadro, kg | 1500 | 2500 | 3500 | 6800 | 10220 | |
Dimensiones (mm)
| Modelo | Dimensión general AxBxC,mm | Max. espacio de tensión D,mm | Max. espacio de compresión E,mm | Ancho de prueba F,mm |
| HUT305A | 820x570x1955 | 520 | 520 | 410 |
| HUT605A | 940x650x2400 | 710 | 700 | 435 |
| HUT106A | 1020x670x2600 | 750 | 660 | 450 |
| HUT206A | 1370x820x3150 | 900 | 750 | 730 |
| HUT306A | 1320x950x3958 | 1200 | 1000 | 530 |
