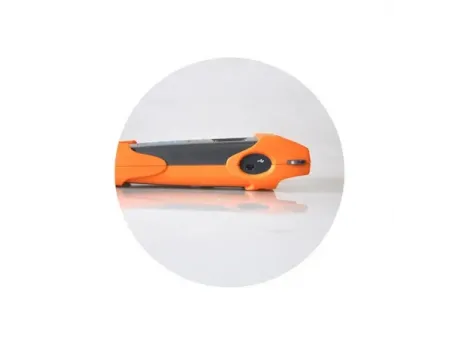

  • Medidor de potencia PON (económico/inteligente), JW3213/JW3213N
JW3213/JW3213N

Los medidores de potencia PON económicos e inteligentes están diseñados para abordar las crecientes demandas de las redes FTTx, proporcionando soluciones eficientes y adaptables para la implementación, el mantenimiento y el diagnóstico. Estos dispositivos extraen una pequeña porción de la señal óptica de la red, lo que permite realizar mediciones precisas sin afectar la integridad de la señal en ninguna etapa de la operación.

Destinados a asegurar la fiabilidad de la red, los medidores validan el rendimiento de las señales para servicios de voz, datos y vídeo en diversas arquitecturas PON. Ambos modelos incluyen características adaptadas a necesidades específicas, asegurando su compatibilidad con infraestructuras de red tanto actuales como futuras.

Características
JW3213
  • Mide señales de voz, datos y video en arquitecturas PON simultáneamente.
  • Detecta señales de ráfaga de subida (upstream) de 1310nm y señales de bajada (downstream) de 1490/1550nm.
  • Umbrales y alarmas configurables para una monitorización eficaz.
  • Almacena hasta 1000 registros, lo que permite un análisis detallado de los datos.
  • Incluye funcionalidades como un localizador visual de fallas y un medidor de potencia óptica estándar.
  • Compatible con baterías alcalinas, de litio y NiMH, así como con adaptadores de corriente.
JW3213N
  • Admite arquitecturas de red BPON, EPON y GPON con medición de señal sincronizada.
  • Permite la prueba simultánea de señales de 1310nm de subida (upstream) y 1490/1550nm de bajada (downstream).
  • La prueba en modo ráfaga mejora las capacidades de diagnóstico.
  • Ofrece umbrales personalizables, almacenamiento de archivos y denominación de archivos para una operación optimizada.
  • Actualizaciones de estado en tiempo real con indicadores de alarma de tres colores.
  • Proporciona funciones opcionales como un localizador visual de fallas y funcionalidades estándar de medidor de potencia óptica.
  • Admite chino, inglés y un idioma adicional para una usabilidad en varios idiomas.
  • Compatible con baterías de litio, alcalinas o NiMH y adaptadores de corriente para mayor flexibilidad.
  • Equipado con una interfaz de comunicación USB para una integración perfecta con la PC.
  • Funciona con software avanzado para PC para un control y una funcionalidad mejorados.
Especificaciones
Medidor de potencia PON económico, JW3213
Medidor de potencia PON
Longitud de onda de medición 1310nm 1490nm 1550nm
Rango de medición 13 a -40dBm 13 a -50dBm 25 a -50dBm
Banda de paso espectral 1310nm ±50nm, 1490nm ±10nm 1550nm ±15nm
Pérdida de inserción ≤1.5dB
Incertidumbre ≤0.5dB
Tipo de conector óptico SC/PC (opcional)
Resolución de pantalla 0.01dB
Ajuste de umbral 10 grupos
Almacenamiento de datos 1000 registros
Medidor de potencia de uso general (opcional)
Rango de medición 26 a -50dBm
Longitud de onda de calibración 850/1300/1310/1490/1550/1625nm
Incertidumbre ≤0.5dB²
Localizador visual de fallas (VFL) (opcional)
Longitud de onda 650nm
Potencia de salida 10mW
Frecuencia de modulación CW/2Hz
General
Temperatura de funcionamiento 10 a 60℃
Temperatura de almacenamiento -25 a 70℃
Humedad relativa ≤75% RH
Interfaz de comunicación Mini USB
Fuente de alimentación 3 * batería AA de 1.5 V, adaptador de fuente de alimentación Mini USB (batería de litio opcional)
Tiempo de funcionamiento ≥80h
Dimensiones 192×105×50mm
Peso 300g
Medidor de potencia PON inteligente, JW3213N
Longitud de onda de medición 1310nm de subida (upstream) 1490nm de bajada (downstream) 1550nm de bajada (downstream)
Rango de medición 10 a -35dBm 12 a -40dBm 25 a -40dBm
Banda de paso espectral 1310nm ±50nm 1490nm ±15nm 1550nm ±10nm
Aislamiento 1310nm / >40dB >40dB
Aislamiento 1490nm >40dB / >40dB
Aislamiento 1550nm >40dB >40dB /
Incertidumbre ≤0.5dB
Longitud de onda de calibración 1310/1490/1550/1625nm
Resolución de pantalla 0.01dB
Pérdida de inserción ≤1.5dB
Pantalla Pantalla TFT a color
Tipo de conector óptico Conector FC/SC/ST/general
Almacenamiento de datos 1000 registros
Fuente de alimentación Batería de litio/3* batería AA de 1.5V
Tiempo de funcionamiento de la batería ≥6h
Temperatura de funcionamiento -10 a 60℃
Temperatura de almacenamiento -25 a 70℃
Humedad relativa De 0 a 95% (sin condensación)
Peso (sin batería ni módulo) 423g
Dimensiones 192×102×50mm
