Solicite un presupuesto
Características:
  • Emisión de luz uniforme sin dejar zonas oscuras ni amarillas.
  • Fuente de iluminación SMD2835 de alto brillo que viene en una variedad de colores.
  • Conexión e instalación sencilla.
  • Lentes de alta calidad y transmitancia de luz alta y ángulo de iluminación grande.
  • Espacio de líneas máximo 25-30CM, se ahorran gastos de instalación y energía.
  • Según cada necesidad, se puede cortar en una variedad de longitudes.
Parámetros técnicos:
Modelo Temperatura de color (K) Color del LED Cadena margarita máxima Flujo luminoso Ángulo de haz(°) Voltaje nominal Dimensiones Potencia Impermeable
(Cantidad) (lm/pc) (V DC) (longitud*ancho*altura mm) (W/pieza)
FT047-X06 SMD2835 7000-800K/9000-12000K Blanco puro 6pcs 720 170 12 480*21*21 6
Blanco frío
FT095-X12 SMD2835 7000-800K/9000-12000K Blanco puro 12pcs 1320 170 12 960*21*10 12
Blanco frío
T110-X14 SMD2835 7000-800K/9000-12000K Blanco puro 14pcs 1540 170 12 1108*17*7 14 No
Blanco frío

Aclaración:
①La temperatura ambiente de prueba es de 25±2℃;
②Los datos que se mostraron con anterioridad son valores típicos y solo sirven de referencia. Los datos reales pueden variar.

Dimensiones (Unidad:mm [in]):
Curva de distribución de luz:
Diagrama de conexión:
Instrucciones de instalación:
  • El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
  • Utilizar el diagrama de conexión en el esquema de cables.
  • Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
  • Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
  • Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
  • No tocar los cables luego de que se complete la instalación.
  • Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).
Diagrama de instalación:
Instrucciones del diagrama de instalación:
  • El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.
  • Utiliza un modelo de caja de luz metálico.
  • Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.

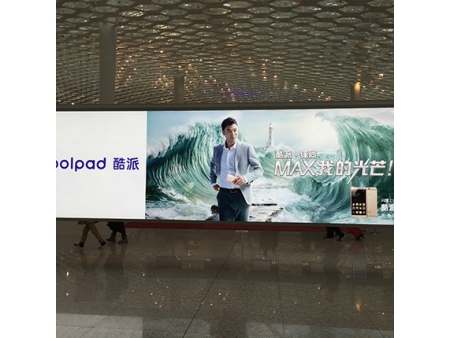

Ejemplos de usos:
