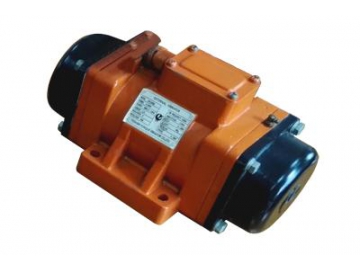

Vibradores Externos de Alta Frecuencia

Solicite un presupuesto

Nosotros: http://vibratorcn.com.ar/1-7-4-high-frequency-external-concrete-vibrator.html

ZF55-100
ZF65-150
ZF55-100K
HZF25-100
ZF35-100
ZF85-100
ZF150-150
Convertidor de Frecuencia Electrónico

Aplicaciones

La velocidad de los vibradores externos de alta frecuencia varía entre 6000 y 12000 rpm, por eso es necesario que se utilicen convertidores de frecuencia como fuente de alimentación. Este vibrador de hormigón/concreto es adecuado para la pre-fabricación de diversos componentes de construcciones de paredes finas y para transmitir vibración en el concreto para lograr superficies con acabados uniformes.

Parámetros Principales

Potencia del Motor: 0.25-1.5kW
Fuerza Centrífuga Máxima: 6-12kN
Amplitud Máxima: 0.5-2.4 mm
Material de la Carcasa: acero fundido/aluminio
Fuente de Alimentación de Entrada: 48V 3-150 Hz, 200 Hz; 110V 3-150 Hz, 200 Hz; 250V 3-150 Hz, 200 Hz; 380V 3-150 Hz, 200 Hz
Variador de Frecuencia Electrónico: ZEB150/165/10; ZEB150/165/6; ZEB200/165/10; ZEB200/165/6; ZEB200/68/4; ZEB200/56/3; ZEB200/30/2;

Modelos Opcionales

Vibradores Externos de Alta Frecuencia

Modelo	Material de la carcasa	Fuerza centrífuga máxima (kN)	Frecuencia de vibración Hz/vpm	Amplitud (valor total) (mm)	Amplitud (valor medio) (mm)	Fuente de alimentación	Corriente nominal (A)	Potencia nominal de salida (kW)	Potencia nominal de entrada (kW)	Peso neto (kg)
ZF25-100	Aluminio	6.57	100/6000	4.8	2.4	48V 3～ 200Hz	7.2	0.25	0.5	6.9
ZF35-100	Aluminio	6.57	100/6000	4.8	2.4	250V 3～ 200Hz	2	0.35	0.65	6.9
ZF55-100	Cast Steel Acero fundido	12	100/6000	2.2	1.1	48V 3～ 200Hz	12	0.55	0.7	22
						110V 3～ 200Hz	4.6
						380V 3～ 200Hz	1.3
ZF55-100K	Cast Steel Acero fundido	12	100/6000	2.2	1.1	48V 3～ 200Hz	12	0.55	0.7	26
						110V 3～ 200Hz	4.6
						380V 3～ 200Hz	1.3
ZF65-150	Cast Steel Acero fundido	12	150/9000	1.3	0.65	48V 3～ 150Hz	13.4	0.65	0.8	22
						110V 3～ 150Hz	4.8
						380V 3～ 150Hz	1.4
ZF65-150K	Cast Steel Acero fundido	12	150/9000	1.3	0.65	48V 3～ 150Hz	13.4	0.65	0.8	26
						110V 3～ 150Hz	4.8
						380V 3～ 150Hz	1.4
ZF85-100	Aluminio	13.32	100/6000	4.2	2.1	250V 3～ 200Hz	3.2	0.85	1.1	16
ZF90-200	Cast Steel Acero fundido	12	200/12000	1	0.5	48V 3～ 200Hz	14	0.9	1.1	22
						110V 3～ 200Hz	5
						380V 3～ 200Hz	1.5
ZF90-200K	Acero fundido	12	200/12000	1	0.5	48V 3～ 200Hz	14	0.9	1.1	26
						110V 3～ 200Hz	5
						380V 3～ 200Hz	1.5
ZF150-150	Aluminio	6	150/9000	1.2	0.6	250V 3～ 150Hz	4.7	1.5	1.75	18
						380V 3～ 150Hz	3

Especificaciones de Instalación

Instalación de la Base

Modelo	Dimensiones de instalación (mm)			Dimensión total (mm)
	A	B	N×Φd	H	HA	AB	BB	HD	L
ZF25-100	125/135/140	90/115/65	8×Φ12.5 /4×Φ10.5	79	26	160	136	126	247
ZF35-100	125/135/140	90/115/65	8×Φ12.5 /4×Φ10.5	79	26	160	136	126	247
ZF55-100	150	100	4×Φ13	66	30	178	130	168	315
ZF65-150	150	100	4×Φ13	66	30	178	130	168	315
ZF85-100	120/154	120/90	4×Φ16.5 /4×Φ13	70	100	190	116	179	305
ZF90-200	150	100	4×Φ13	66	30	178	130	168	315
ZF150-150	180	120	4×Φ17	74	50	220	168	190	294

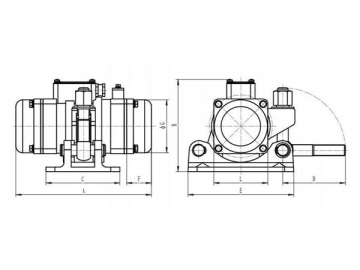

Instalación Rápida

Modelo	Dimensión total (mm)
	A	B	C	D	E	F	G	L	H	M	N	n-Φd
ZF55-100K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22
ZF65-150K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22
ZF90-200K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22

Variadores de Frecuencia Series ZEB Opcionales

Principios de selección:

La potencia de entrada nominal indicada en la placa de los vibradores externos de alta frecuencia debe ser consistente con la potencia de salida del variador de frecuencia electrónico.

La corriente nominal de los vibradores externos de alta frecuencia deben ser menores que la corriente de salida de los variadores de frecuencia electrónicos.
(1) Variador de Frecuencia Electrónico, Series ZEB200 (200Hz)

Modelo	Capacidad (kVA)	Entrada (Ph/Hz/V/A)	Salida (Ph/Hz/V/A)	Dimensión total Largo×Ancho×Alto (mm)	Peso (kg)	Cantidad de vibradores de concreto utilizados
ZEB200/165/10	16.5	3/50/380/14	3/200/48/136	710×550×700	63	10(ZF55-100、ZF55-100K)
			3/200/110/55
			3/200/250/23
			3/200/380/14
ZEB200/165/6	16.5	3/50/380/14	3/200/48/136	710×550×615	60	6(ZF90-200、ZF90-200K)
			3/200/110/55
			3/200/250/23
			3/200/380/14
ZEB200/68/4	6.8	3/50/380/6.0	3/200/48/80	650×435×600	50	4(ZF85-100)
			3/200/110/32
			3/200/250/13.5
			3/200/380/6.0
ZEB200/56/3	5.6	3/50/380/5.5	3/200/48/65	650×435×600	47	3(ZF35-100)
			3/200/110/26
			3/200/250/11
			3/200/380/5.5
ZEB200/30/2	3	3/50/380/4.5	3/200/48/36	650×435×600	40	2(ZF25-100)

(2) Variador de Frecuencia Electrónico, Series ZEB150 (150Hz)

Modelo	Capacidad (kVA)	Entrada (Ph/Hz/V/A)	Salida (Ph/Hz/V/A)	Dimensión total Largo×Ancho×Alto (mm)	Peso (kg)	Cantidad de vibradores de concreto utilizados
ZEB150/165/10	16.5	3/50/380/14	3/150/48/136	710×550×700	63	10(ZF65-150、ZF65-150K)
			3/150/110/55
			3/150/250/23
			3/150/380/14
ZEB150/165/6	16.5	3/50/380/14	3/150/48/136	710×550×615	60	6(ZF150-150)
