Adhesivo impregnante de fibra de carbono
Adhesivos estructurales
Adhesivos de construcción resistentes para la unión por penetración de tejidos y placas de fibra de carbono a superficies de hormigón para refuerzo estructural
El adhesivo de impregnación de fibra de carbono de Mankate es una resina epóxica modificada bicomponente, libre de disolventes, diseñada específicamente para la unión por penetración entre tejidos o placas de fibra de carbono y superficies de hormigón en aplicaciones de refuerzo estructural de alto rendimiento.
Gracias a sus excelentes propiedades de humectación, este adhesivo garantiza una impregnación completa y uniforme de los materiales compuestos, asegurando una adherencia óptima entre el refuerzo de CFRP y el sustrato. Su formulación tixotrópica evita el descuelgue, lo que permite una aplicación precisa y sin desperdicios, incluso en superficies verticales o elevadas, donde la calidad de la unión es crítica.
Diseñado para una larga vida útil, el adhesivo ofrece alta resistencia a la abrasión, propiedades anticorrosivas y un comportamiento mecánico sobresaliente, lo que lo convierte en una solución fiable para ambientes exigentes y estructuras expuestas.
Este adhesivo se utiliza habitualmente en la instalación de sistemas de refuerzo con fibra de carbono, y cumple un rol fundamental en el aumento de la capacidad portante y la extensión de la vida útil de elementos estructurales deteriorados o sobrecargados.
Confiar en Mankate es asegurar precisión, durabilidad y rendimiento técnico en cada etapa del refuerzo estructural.
Certificaciones y estándares
- Informe de inspección de calidad del lote
- Informe de clasificación de inflamabilidad
- Hoja de datos de seguridad del material
- Informe de análisis del contenido de etilendiamina
- Informe sobre resistencia al envejecimiento térmico y a la deformación por calor
- Informe de rendimiento mecánico para condiciones subacuáticas
| Propiedad | Requisito estándar | Resultado de la prueba |
| Resistencia a la tracción | ≥38MPa | 49.8MPa |
| Módulo de elasticidad en tensión | ≥2400MPa | 3200MPa |
| Alargamiento | ≥1.5% | 1.8% |
| Resistencia a la flexión | ≥50MPa, y no en forma de daño por fractura | 70.5MPa y no en forma de daño por fractura |
| Resistencia a la compresión | ≥70MPa | 79.6MPa |
| Resistencia al corte por tracción de acero a acero | ≥14MPa | 20.8MPa |
| Resistencia a la tracción de la unión acero-acero | ≥40MPa | 43.8MPa |
| Longitud de pelado por impacto en T de acero a acero | ≤20mm | 0mm (sin grietas) |
| Resistencia a la tracción positiva del hormigón de acero a C45 | ≥2.5MPa, con fallo cohesivo del hormigón | 3.5MPa, con fallo cohesivo del hormigón |
| Temperatura de distorsión por calor | ≥65℃ | 66.4℃ |
| Contenido no volátil | ≥99% | 99.4% |
Este adhesivo es adecuado para la unión y saturación de diversos tejidos de fibra utilizados en el refuerzo estructural, incluidos:

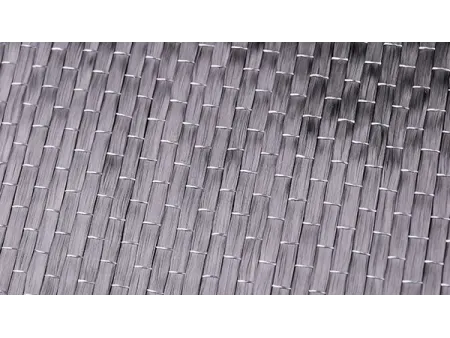

- Tejido de fibra de carbono de 200g

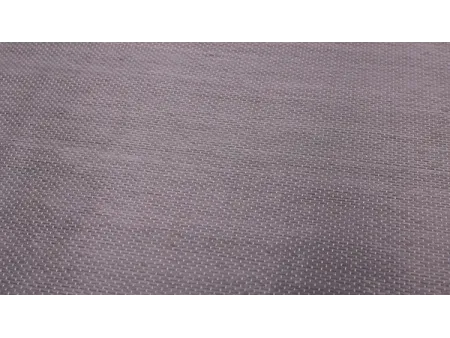

- Tejido de fibra de carbono de 300g

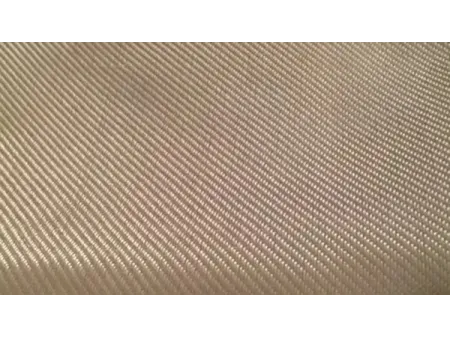

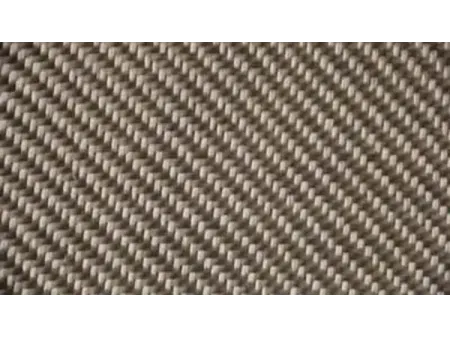

- Tejido de fibra de basalto

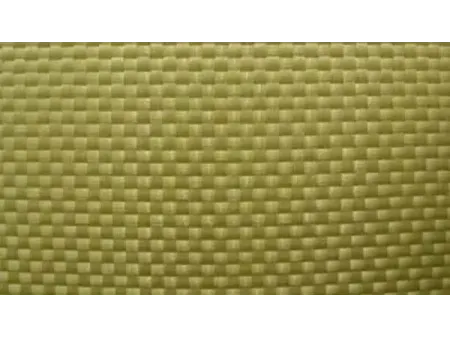

- Tejido de fibra de aramida

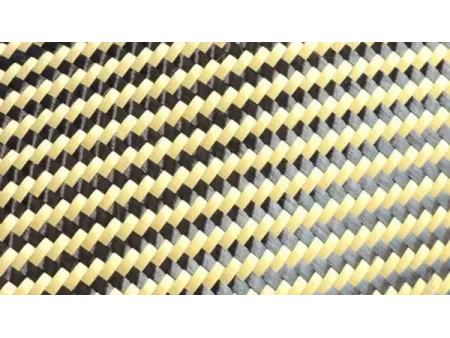

- Tejidos de fibras híbridas
- Otros tejidos de refuerzo compuestos
- Formulado para condiciones de baja temperatura, mantiene una excelente penetración incluso a -5°C.
- Su alta resistencia a la tracción y a la adherencia garantiza una adhesión fiable y un rendimiento estructural en condiciones exigentes.
- Durabilidad a largo plazo bajo tensión, resistencia comprobada a la humedad y al envejecimiento por calor hasta por 50 años, sin fallos en pruebas de carga sostenida.
