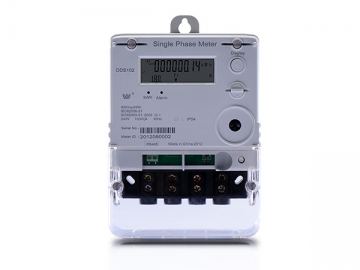

Medidor de energía monofásico DDSD101-DT

Medidor de energía monofásico DDSD101-DT
Solicite un presupuesto

El medidor de energía monofásico prepago DDSD101-DT se instala mediante un carril DIN y está compuesto por una unidad de interfaz de usuario y una unidad de microcontrol. Este dispositivo puede conectarse a través de un cable M_BUS y un sistema PLC. El protocolo de comunicación de este contador eléctrico monofásico sigue las directrices del estándar IEC62055- 41 y el estándar IEC61107. Por otro lado, todas las especificaciones técnicas cumplen con el estándar IEC62053-21 Clase 1 y Clase 2 de contadores estáticos de vatios por hora
Los principales componentes del contador de energía monofásico prepago son: un chip de gestión avanzada, un chip para la medición de electricidad y un chip para la gestión de precisión del reloj, entre otros.

Principales funciones
1. El contador de energía monofásico prepago puede medir diferentes parámetros como la tensión instantánea, la intensidad, la cantidad de electricidad acumulada, etc.
2. Este dispositivo permite el registro de varios eventos que pueden ser analizados por la empresa de suministro eléctrico o la institución responsable. Se graba el tiempo y el estado del contador cuando ocurren determinados eventos: apertura no autorizada de la cubierta, sobrecarga, pérdida de energía, etc.
3. El sistema prepago se gestiona a través de un token de seguridad de 20 dígitos.
4. Comunicación infrarrojos de serie y comunicación a través de RS485 opcional para la configuración y lectura automáticas.
5. Este medidor monofásico está equipado con una alarma para avisar al usuario de que su crédito está próximo a acabarse
6. El contador de energía monofásico prepago tiene un diseño antifraude y dispone de diferentes medios de detección y alarma para prevenir la manipulación.
7. Los medidores de energía fabricados por Wasion tienen un consumo de energía excepcionalmente bajo y disponen por otro lado de un puerto virtual VTC para el token destinado a la lectura automática.

Especificaciones técnicas
Tensión nominal230V
Rango de tensión0.7Un ~1.3Un
Intensidad nominal5 (80A)10 (60)A
Frecuencia50 Hz ± 5%, 60 Hz ± 5%
Precisión de la mediciónClase 1, Clase 2
Impulso constante (opcional)1600 imp/kWh, 1000 imp/kWh
Impulso de tensión no disruptiva alternativa4 kV
Impulso de tensión no disruptiva6kV
Transitorios EléctricosRápidos (EFT)4.4kV
Grado de protección IPIP51
Grado de protección de aislamientoII
Temperatura operativa-10 °C ~ 45 °C
Límite de temperaturaoperativa-25 °C ~ 55 °C
Temperatura dealmacenamiento-25 °C ~ 85 °C
Humedad30%~95%, no condensada
Consumo de energía< 10VA,2W
Fuente de alimentaciónFuente de alimentación lineal monofásica de CA
MTBF≥ 60,000 horas
Vida útil≥ 10 años
Dimensiones (L × W ×H)L134.4×W55×H125(mm)

Wasion Group es una empresa china líder en la fabricación de instrumentos de medición. Tenemos una producción anual de 10 millones de medidores de agua, gas y electricidad y capacidad para la fabricación en régimen OEM o ODM.
