Máquina crimpadora automática de terminales de dos lados de 8 cables

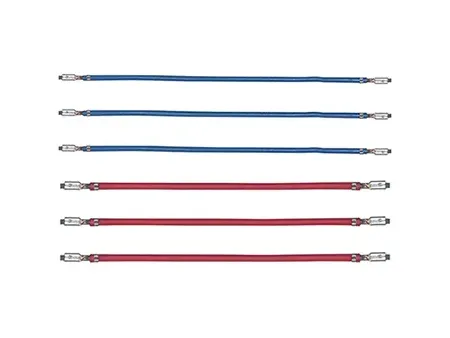

La producción eficiente de mazos o arneses de cables se basa en una maquinaria eficiente de procesamiento de cables capaz de gestionar múltiples tareas simultáneamente. Nuestro equipo de crimpado de terminales de dos lados procesa hasta 8 cables en una sola operación, manejando el corte, el pelado, la aplicación de aislamiento, el crimpado y el estañado con precisión. Su automatización minimiza la intervención manual, lo que garantiza resultados consistentes para industrias de alta demanda.
- Aprox. 8,000 cables por hora
| General | Modelo | |
|---|---|---|
| Dimensions (L×An×Al) | 2000×1000×1550mm | |
| Peso | Aprox. 520kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | Aprox. 8000 hilos/h (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado completo de un lado, pelado completo de dos lados, medio pelado de dos lados, crimpado de un lado, crimpado de dos lados | |
| Sistema de control | Control PLC, servomotor | |
| Cambio de troquel | Aplicador de crimpado OTP para 8 hilos, cambio de troquel fácil y rápido | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil, con servocontrol completo | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 35-1000mm (personalizable) |
| Longitud de pelado | Delantero: 1-7mm Trasero: 1-9mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de núcleo sólido (cable de alta temperatura, cable aislado de teflón, cable aislado de silicona, cable libre de halógenos) (AWG30#-AWG18#) | |
| Número máx. de pines | 8pines |
-
Crimpado de terminales de alta precisión y pelado de cables logrado a través de un sistema de movimiento lineal de doble tornillo, utilizando tornillos PBI de Taiwán para una mayor confiabilidad.
-
La sujeción robótica garantiza longitudes de alambre estables y una alineación precisa durante el procesamiento, manteniendo la consistencia en toda la producción.
-
Sistema de detección de errores en tiempo real con alertas mostradas en una pantalla táctil fácil de usar, lo que simplifica la resolución de problemas y mejora la eficiencia operativa.
