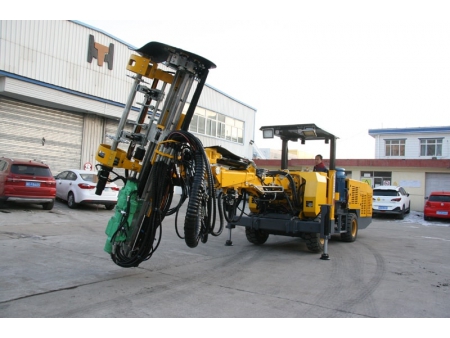

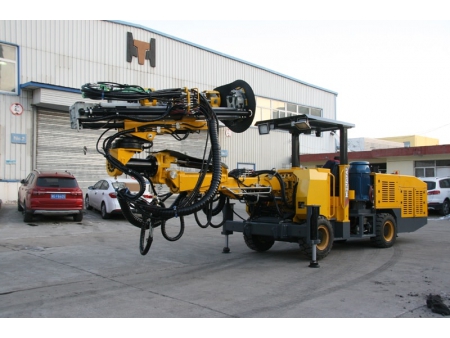

Jumbo hidráulico para perforación, HT72 (para minería)
Nuestro jumbo hidráulico para perforación HT72 está diseñado para la perforación de alto rendimiento de pozos medianos a profundos, y es particularmente eficaz en operaciones de pozos en abanico y en grupo. Este jumbo destaca en túneles de sección transversal pequeña, ofreciendo una maniobrabilidad excepcional incluso en entornos subterráneos estrechos.
Equipado con un brazo articulado versátil que integra movimiento de giro y traslación, el jumbo hidráulico para perforación alcanza una cobertura horizontal y vertical de 180°. Esto le permite perforar áreas extensas desde una sola posición, ideal para la perforación compleja de pozos de voladura multiángulo.
Diseñado pensando en la seguridad del operador, el jumbo hidráulico de perforación cuenta con una cubierta reforzada que protege contra la caída de rocas, brindando una protección integral en el sitio. Garantiza la seguridad de su equipo y mantiene la máxima eficiencia en operaciones mineras exigentes. Transforme su forma de perforar con una solución que amplía su alcance, protege a su equipo y mantiene su operación en movimiento con precisión.
Detalles- Perforación centrada con precisión: equipada con un sistema de centrado con retención de presión para minimizar la desviación del pozo y mantener la precisión de la perforación.
- Sistema compacto de almacenamiento de varillas: diseñado con un mecanismo de almacenamiento que ahorra espacio, ideal para operaciones mecanizadas en túneles confinados.
- Funciones avanzadas de perforación: incluye antiatasco, perforación de pozos piloto y perforación a máxima potencia, con fuerza de avance vinculada a la fuerza de impacto para garantizar la desactivación del martilleo en vacío.
- Opciones flexibles de taladro de roca: compatible con los taladros de roca RC2200, HC95, YYG22U y YYG18U para adaptarse a diferentes necesidades operativas.
Plataforma de perforación | Cobertura de perforación | 4000×4000mm—6100×6100mm | |
Dimensiones | 8700×1750×2140(2850)mm | ||
Distancia al suelo | 320mm | ||
Radio de giro mínimo | Interior 3400mm Exterior 5500mm | ||
Gradeabilidad | 14° | ||
Peso | 15000kg | ||
Taladro de roca | Modelo | YYG22U | HC95 |
Potencia de impacto | 22kW | 24kW | |
Frecuencia de impacto | 55Hz | 57Hz | |
Presión de impacto | 180-220bar | 200bar | |
Sistema de rotación | Rotación independiente | Rotación independiente | |
Velocidad de rotación | 0-220r/min | 0-236r/min | |
Par de rotación máximo | 1000Nm | 764Nm | |
Alimentación | Longitud total | 3000mm | |
Longitud del acero de perforación | 915mm | ||
Peso | 650kg | ||
Fuerza de avance | 13kN | ||
Capacidad de almacenamiento de varillas | 13/15 varillas | ||
Max. profundidad del agujero | 35000mm | ||
Pluma | Compensación de alimentación | 750mm | |
Ángulo de rotación de la carcasa guía | ±180° | ||
Ángulo de giro de la carcasa guía | ±180° | ||
Ángulo de giro de la carcasa guía | Abajo de 5°, arriba de 95° | ||
Ángulo de inclinación de la pluma | 50°/-30° | ||
Ángulo de giro | ±35° | ||
Extensión telescópica de la pluma | 1250mm | ||
Sistema de aire | Modelo de compresor de aire | GCU11 | |
Capacidad del tanque de aire | 25L | ||
Desplazamiento de aire (8bar) | 1m³/min | ||
Sistema eléctrico | Potencia de la instalación | 85.5kW | |
Potencia del motor principal | 75kW | ||
Voltaje | 380V (personalizable) | ||
Sistema hidráulico | Capacidad del tanque de aceite | 180L | |
Filtración | 10μm | ||
Chasis | Motor | Motor diésel Yanmar | |
Potencia de salida nominal (2200r/min) | 53.7kW | ||
Par (1650r/min) | 308Nm | ||
Capacidad del tanque de diésel | 55L | ||
Ángulo de dirección | ±35° | ||
Filtro de emisiones | DOC DPF | ||
Longitud del cable | 70m |
