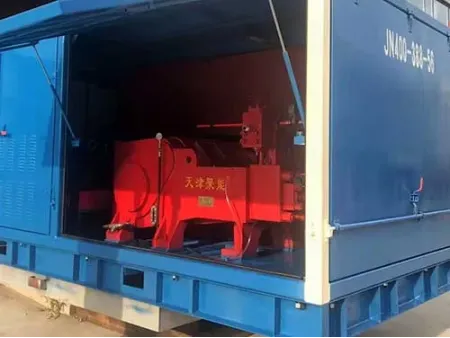

Bomba de Inyección de Lechada de Alta Presión

Solicite un presupuesto

Sitio web: https://groutpump-ar.com/ultra-high-pressure-jet-grouting-pump-1-1.html

Serie JN400

Bomba de Lechada

Presión Máx.: 65 MPa
Flujo Máx.: 475 L/min

Bomba de Inyección de Agua

Presión Máx.: 120 MPa
Flujo Máx.: 1230 L/min

Modo de Accionamient: Electro-hidraulico (motor de 4-polos/6-polos de frecuencia variable opcional, y accionamiento por diesel perzonalizable)
Peso: 15T
Dimensiones: 5110×2700×2350 mm

La Bomba de Inyección de Lechada de Alta Presión JN400 es un modelo de nueva generación desarrollado sobre 20 años de experiencia en manufactura y aplicación en sitio de bombas de lechada. Su diseño representa una solución líder en la industria, ofreciendo una presión de trabajo máxima de 65 MPa para satisfacer condiciones de alta complejidad geológica y proyectos con rigurosos estándares de ingeniería. Además, es adecuada para el transporte de mezclas abrasivas, permitiendo una larga vida útil sin sacrificar intensidad operativa.

Juneng ofrece configuración integrada estándar incluyendo bomba de lechada, motor, base, y cabina de control eléctrico. El equipo cuenta con sistemas de sala de bombeo altamente integrados con visualización en tiempo real, almacenamiento de datos, tiraje, y transmisión remota de la presión de trabajo, tasa de flujo, y densidad.

Características
Medios de Fluido Aplicables
Escenarios de Aplicación
Especificaciones

Características

Diseño de carrera larga y baja velocidad de rotación:
La operación con una baja rotación por minuto (SPM) garantiza la descarga fluida de la mezcla y evita la excesiva fluctuación de la presión de pulsación. El pistón de carrera larga entrega mayor caudal por carrera, permitiendo una menor velocidad de rotación bajo una misma tasa de flujo, reduciendo así la fatiga mecánica.
Sistema de Sellado Innovador:
Las mejoras en el conjunto de válvulas y las estructuras de sellado de pistones extienden la vida útil del sello y reducen la frecuencia de mantenimiento.

Medios de Fluido Aplicables

Mezcla de cemento: Refuerzo de cimientos, lechada de cortina, y llenado de grietas
Agua: Corte con agua a alta presión.
Mezcla Química: Tratamiento de filtraciones, sellado de fugas, y refuerzo químico.

Escenarios de Aplicación

Bomba de Inyección de Lechada de Alta Presión JN400 es adecuada para:

Refuerzo de cimientos
Lechada de cortina
Ataguías de contención

Sellado de Fugas en minas
Revestimiento de pozos
Anclaje de taludes

Especificaciones

Juneng ofrece bombas de inyección con múltiples parámetros de configuración, incluyendo presión, tasa de flujo, tamaño del pistón, condiciones del sitio, modo de accionamiento, y presupuesto. Las configuraciones compatibles están exhibidas en el cuadro debajo, o pueden contactarnos para asesoramiento gratuito sobre recomendaciones de configuración.

Bomba de Inyección de Lechada de Alta Presión JN400

Motor de frecuencia variable de 4 polos, polea larga de 1400 mm/polea corta de 335 mm

Velocidad de Bombeo (min^-1)		122			Carrera del Pistón (mm)					150
Flujo Teórico (L/min.)	Potencia de Motor para 4 Polos (kW)									Diámetro del Pistón (mm)
	200	220	250	280		315	335	375	400
	Presión Nominal (MPa)
241	45	50	75	64		65	65	65	65	ø75
275	40	44	50	56		63	65	65	65	ø80
310	35	39	44	46		55	59	65	65	ø85
348	31	34	39	41		49	53	59	65	ø90
388	28	31	35	37		44	47	53	56	ø95
430	25	28	32	33		40	42	48	51	ø100
475	23	25	29	30		36	38	43	46	ø105

Nota: Presión Máx. está limitada a 65 MPa.

Bomba de Inyección de Lechada de Alta Presión JN400

Motor de frecuencia variable de 6 polos, polea larga de 1400 mm/polea corta de 335 mm

Velocidad de Bombeo (min^-1)		81			Carrera del Pistón (mm)				150
Flujo Teórico (L/min.)	Potencia de Motor para 6 Polos (kW)								Diámetro del Pistón (mm)
	200	220	250	280	315	335	375	400
	Presión Nominal (MPa)
160	65	65	65	65	65	65	65	65	ø75
183	60	65	65	65	65	65	65	65	ø80
206	53	58	65	65	65	65	65	65	ø85
231	42	52	59	65	65	65	65	65	ø90
258	38	46	53	59	65	65	65	65	ø95
286	34	42	48	53	60	64	65	65	ø100
315	31	38	43	48	55	58	65	65	ø105

Nota: Presión Máx. está limitada a 65 MPa.

JN400 Bomba de Inyección de Agua de Alta Presión

Motor de frecuencia variable de 4 polos, polea larga de 1250 mm/polea corta de 335 mm

Velocidad de Bombeo (min^-1)		136			Carrera del Pistón (mm)					150
Flujo Teórico		Potencia de Motor para 4 Polos (kW)								Diámetro del Pistón (mm)
Flujo Teórico		200	220	250	280	315	335	375	400
L/min.	m³/h	Presión Nominal (MPa)
268	16	39	42	48	54	61	68	77	82	ø75
306	18.4	34	37	42	47	53	60	67	72	ø80
345	20.7	30	33	38	42	47	53	60	63	ø85
388	23.2	27	30	33	37.5	42	47	53	56	ø90
432	26	24	26	30	34	38	42	47	51	ø95
480	28.8	22	24	27	30	34	38	43	46	ø100
530	32	20	22	24	27	31	34	39	42	ø105
581	35	18	20	22	25	25	31	35	38	ø110
635	38	16	18	20	23	26	29	32	34	ø115
691	41.5	15	16	19	21	24	26	30	32	ø120
750	45	14	15	17	19	22	24	27	29	ø125
811	48.7	13	14	16	18	20	22	25	27	ø130
875	52.5	12	13	15	16.6	19	21	23	25	ø135
941	56.5	11	12	14	15.5	17	19	22	23	ø140
1010	60.6	10	11.3	13	14.4	16	18	20	21	ø145
1080	65		10.6	12	13.5	15	17	19	20	ø150
1154	69.2		10	11	12.6	14	16	18	19	ø155
1230	73.8			10	12	13	15	16	18	ø160

Nota: Presión Máx. está limitada a 65 MPa.

JN400 Bomba de Inyección de Agua de Alta Presión

Motor de frecuencia variable de 4 polos, polea larga de 1250 mm/polea corta de 400 mm

Velocidad de Bombeo (min^-1)		163		Carrera del Pistón (mm)			150
Flujo Teórico		Potencia de Motor para 4 Polos (kW)					Diámetro del Pistón (mm)
Flujo Teórico		250	280	315	355	400
L/min.	m³/h	Presión Nominal (MPa)
171	10.4	75	83	94	106	120	ø55
207	12.4	63	70	79	89	100	ø60
243	14.6	53	60	67	76	85	ø65
282	16.9	46	51	58	65	74	ø70

Note: Las bombas de lechada de alta presión JN400 con presiones de trabajo por debajo de 10 MPa no aparecen en lista.
