Perforadora Top-Drive multifuncional
Solicite un presupuesto

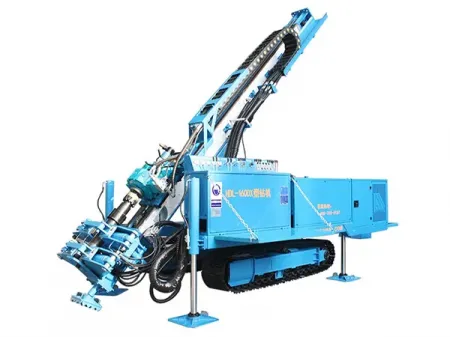

Serie HDL-160DX
La perforadora HDL-160DX está equipada con cabezal de potencia HDL-100X y ofrece tres módulos funcionales; anclaje, jet grouting, y perforación Top-Drive. Está diseñada para su uso en operaciones con condiciones geológicas complejas.
Características
- El cabezal de potencia cuenta con configuración para operaciones de anclaje, jet grouting, y top drive.
- El mástil con estructura con cadenas y rieles más anchos reduce la tasa de fallo y mejora la durabilidad de la estructura.
- El diseño del sistema de pinza permite el rápido remplazo de las tuberías de revestimiento, mejorando la eficiencia y reduciendo costos operativos.
- La estructura optimizada permite el fácil mantenimiento y ofrece una apariencia más limpia.
- La consola de operación permite una operación intuitiva.
- En el módulo top-drive, la perforadora combina alta velocidad de rotación con el impacto del martillo superior, haciéndolo adecuado para formaciones geológicas complejas.
Tabla de Parámetros
| Rendimiento General | Especificaciones | HDL-160DX |
| Diámetro del Hueco (mm) | ø150~ø250 | |
| Profundidad del Hueco (m) | 140~180 | |
| Ángulo de Perforación (°) | 0~90 | |
| Diámetro de la Tubería (mm) | ø73, ø89, ø133, ø146, ø168, ø194, ø219 | |
| Diámetro de la Pinza (mm) | ø73~ø250 | |
| Torsión de Salida Máx. (N·m) | 8400 | |
| Velocidad de Salida Máx. (r/min) | 135 | |
| Parámetros del Módulo Top-Drive | Par de impacto del cabezal rotativo (N·m) | 650 |
| Frecuencia de Impacto de Cabezal Rotativo (golpes/min) | 2300 | |
| Parámetros del Módulo Jet Grouting | Proceso de Jet grouting | Single, double, triple |
| Diámetro de Pilote (mm) | 400~600, 600~1200, 800~1600 | |
| Parámetros Generales | Potencia de Entrada del Motor (kW) | 55 22 |
| Dimensiones para Transporte ((L×W×H) mm) | 6400*2300*2400 | |
| Dimenciones Operativas Verticales ((L×W×H) mm) | 4700*3100*6400 | |
| Peso (kg) | 8200 |
Casos de Éxito

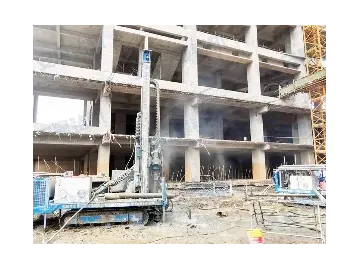

Perforadora Top-Drive multifuncional HDL-160DX Usada en Construcción de Anclaje contra Flotación en Wanning, Provincia de Hainan.
