Brida de junta solapada
Es un componente de conexión común en equipos revestidos de vidrio. Su estructura permite una mayor flexibilidad durante el ensamblaje, facilitando la alineación de las bridas y mejorando la eficiencia de instalación. También conocida como brida de respaldo o brida suelta, se utiliza frecuentemente en reactores, tanques de almacenamiento, torres de proceso y sistemas de tuberías.
Disponibles en una amplia variedad de materiales, estas bridas pueden adaptarse a diferentes entornos de proceso. Las opciones incluyen acero fundido, acero al carbono, acero al carbono forjado y acero inoxidable, permitiendo seleccionar la solución más adecuada para cada aplicación.
Pueden fabricarse conforme a estándares internacionales como: HG/T 2105, ANSI B16.5, JIS 5K/10K y DIN 2573/2572.
Las opciones más comunes incluyen PN6, PN10 y PN16.

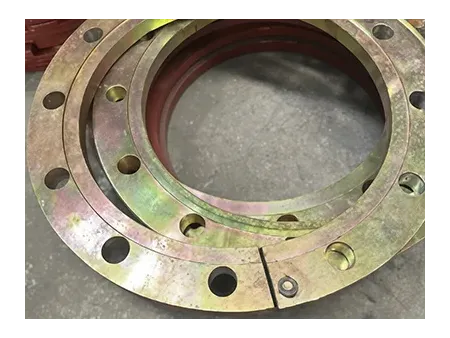

- Estructura de dos piezas

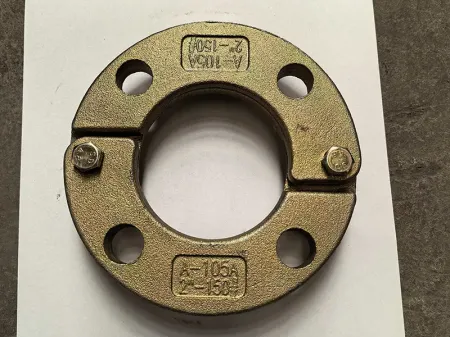

Se compone de dos mitades semicirculares que se ensamblan alrededor de la boquilla, permitiendo una instalación segura y adaptable en el punto de conexión del equipo. - Sistema de posicionamiento integrado
Las versiones fundidas incluyen nervaduras de guía en la parte inferior de la brida, que ayudan a controlar la posición durante el ajuste de los pernos, simplificando el proceso de instalación.
