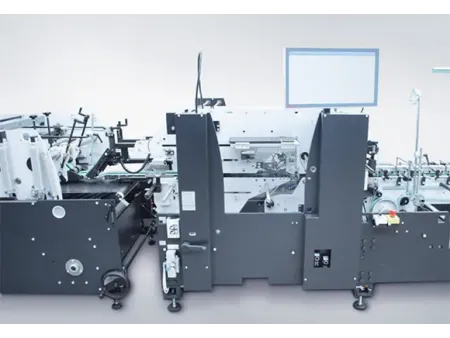

Plegadora encoladora (450 m/min)
Solicite un presupuesto
Diana Smart 55/80/115
Ver vídeo
La plegadora encoladora Diana Smart es una plegadora-encoladora automática e inteligente, desarrollada con tecnología alemana de vanguardia. Mantiene la reconocida filosofía de la familia Diana, basada en inteligencia, fiabilidad, eficiencia y facilidad de uso, ofreciendo un alto rendimiento en la producción de envases plegables.
Gracias a su arquitectura modular, la plegadora encoladora permite una producción flexible y adaptable a diferentes necesidades. Está disponible en tres formatos: 55, 80 y 115, con un recorrido máximo del papel de 600mm y una velocidad lineal de hasta 450m/min, lo que garantiza alta productividad y gran versatilidad en aplicaciones de plegado y encolado.
Parámetros técnicos
| Velocidad máxima | 450 m/min |
| Material (cartón sólido) | 200 - 600 g/m² |
| Material (cartón sólido) | cartón microcorrugado N/E/F |
| Ancho mínimo de la caja | 45 mm |
| Ancho máximo de la caja | 550 mm (Diana Smart 55) 800 mm (Diana Smart 80) 1150 mm (Diana Smart 115) |
Características del producto

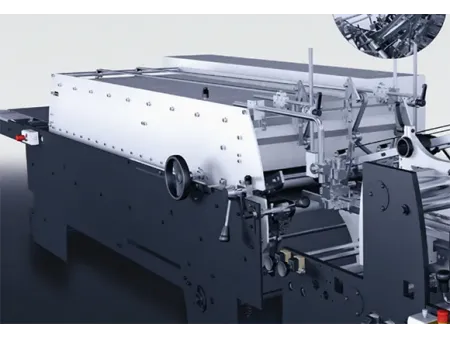

Sección de compresión y entrega
- Para tamaños 55, 80 y 115 A, B
- Correa de compresión de 600 mm de ancho
- Pista/vía de compresión de 2.3m
- Ajuste manual de las zonas de compresión
- Correas de goma blanda para aplicación de presión localizadas (opcional)
- Para el tamaño 115 C:
- Correa de compresión de 900 mm de ancho
- Pista/vía de compresión de 3m
- 4 zonas de presión con ajuste fino
- Correas de goma blanda para aplicación de presión localizada (opcional)
Estación de transferencia
- Regulación electrónica de velocidad
- Expulsor lineal (opcional)
- Ajuste longitudinal manual de los soportes superiores e inferiores
- Unidad de control con pantalla táctil. Sección de transferencia con expulsor lineal integrado (opcional)
- Servomotores que garantizan un funcionamiento preciso
- Las cintas transportadoras se bajan para la expulsión
- Se pueden expulsar cajas de todos los estilos y tamaños a velocidad máxima
Estación de prensado
- Reduce las fuerzas de rechazo durante el plegado.
- Ajuste individual de la presión mediante volantes ergonómicos para el operario y el lado de accionamiento.
- Apto para superficies de cartón delicadas.
- Posicionamiento lateral junto con los soportes inferiores exteriores de la estación de plegado.
Estación plegable
- Una barra telescópica a cada lado, con rodillos ajustables.
- Plegado de izquierda a derecha o de derecha a izquierda de serie.
- Soporte central inferior, abatible hacia abajo (opcional).
- Soporte central superior, extraíble o abatible hacia arriba (opcional).
- Marcos laterales rebajados para una excelente accesibilidad.
- Plegado mediante cinta para cajas abiertas de 45mm de ancho (opcional).
Módulo combinado (Combimodule)
- 3 soportes inferiores y 5 superiores
- Procesamiento de cajas plegables de 4 y 6 esquinas
- Configuración cómoda y rápida para procesar cajas con fondo de cierre
- 1. Eje de preplegado trasero en la preplegadora trasera; 2. Eje de preplegado trasero en el módulo combinado (Combimodule
- Puertas de seguridad con luz para una protección completa de la estructura sin obstruir la preparación
Preplegadora
- Excelente accesibilidad gracias a los bastidores laterales bajos en el lado del operador y del accionamiento.
- Un soporte inferior a cada lado (derecho e izquierdo).
- Una barra de rodillos superior en el lado derecho y dos en el izquierdo.
- Soporte superior corto para el lado de accionamiento trasero disponible como opción.
- Plegado de la correa en el lado de accionamiento.
- Dispositivo de bloqueo inferior opcional.
Módulo Braille de Diana
- La herramienta Braille se puede colocar a lo largo de todo el ancho de trabajo.
- Se pueden usar varias herramientas en paralelo.
- Alta productividad gracias a un número óptimo de áreas de grabado en la lámina metálica.
- Las herramientas Braille también se pueden instalar fuera de la máquina.
- Transporte fiable de la caja durante la etapa de grabado.
- Control de calidad sistemático del grabado.
- Longitud del módulo inferior a 1400mm, independientemente del número de herramientas Braille.
Módulo de control de inspección Diana
- Inspección en línea del 100% de toda la imagen impresa
- Inspección de áreas definidas con diferentes resoluciones
- Posibilidad de guardar los valores de configuración para trabajos repetitivos
- Comparación de la imagen de entrada con el PDF de preimpresión
- Expulsión automática de cajas defectuosas o torcidas
- Informes automatizados
- Transporte fiable de cajas
- Bajo consumo energético (aire comprimido e iluminación LED)
Alimentador con módulo de alineación de pieza troquelada
- Tiempos de preparación reducidos
- Alimentador por fricción con guías de correa ajustables
- Cambio de correa en menos de 60 segundos sin necesidad de desmontar el eje
- Accionamiento individual para un control preciso de la velocidad
- Soportes de transporte ajustables en longitud
- Alimentador por succión (opcional)
- Alineación posible a la izquierda o a la derecha
- El sistema de alineación lineal es ajustable lateralmente para evitar los recortes de las ventanas
- Soporte central superior/inferior opcional
Interfaz máquina y automatización
- Pantalla táctil para el manejo de la máquina
- Manejo sencillo, navegación por menú intuitiva
- Posicionamiento SmartSet, con posibilidad de guardar la configuración para trabajos repetitivos (opcional)
- DigiSet: Permite al operador configurar el posicionamiento de los soportes según la configuración de la pieza en bruto. La configuración se puede guardar para trabajos repetitivos.
- AutoSet: La configuración se calcula automáticamente en función de la pieza en bruto y los soportes se mueven a su posición automáticamente
- Sistema de cámaras para la monitorización de la estación de transferencia (opcional)
Alimentadora Diana
- Prealimentación continua y estable
- Altura de pila constante en el alimentador
- Alta fiabilidad de producción
- Compatible con producción a alta velocidad
Empacadora Diana
- Empaquetado totalmente automatizado en cajas de envío
- Posibilidad de empaquetado en líneas de pliegue 2 o 4, o en solapas de cierre
- Hasta 5 filas por capa y hasta 5 capas por caja
- Hasta 200,000 cajas de cartón en línea recta por hora
- Precálculo de datos de configuración para una preparación rápida
- Control de cajas automatizado disponible
