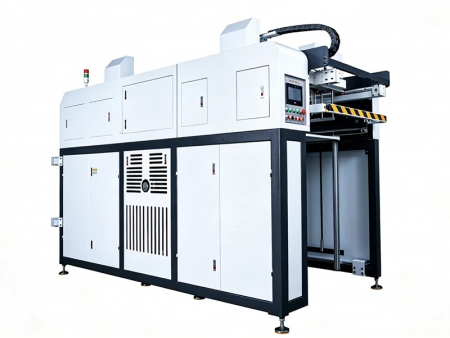

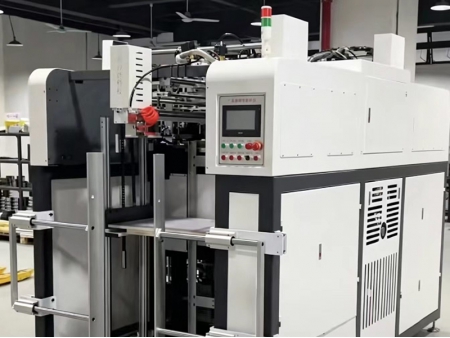

Máquina Troqueladora de Cama Plana
Solución de troquelado para cartón gris, papel cartón y cartulina
El modelo de Troqueladora LY-DS-650 está diseñado para el cortado y pliegue de cartón gris, cartulina blanca, y papel cartón. Cuenta con alimentación continua y ajuste de troquel inteligente para simplificar operaciones y mejorar eficiencia.
El equipo utiliza mecanismos de palanca excéntricos en ambos lados para accionar la pletina troqueladora en un movimiento alternante vertical, creando la presión necesaria para un troquelado y plegado preciso.
Su estructura practica y diseño de fácil operación, el modelo LY-DS-650 soluciona los principales retos del corte tradicional por troquel, incluyendo la complicada configuración, la dispersión de láminas, y trabajo extenuante de remover residuos. Es ideal para fabricantes de empaques que buscan una solución de troquelado estable, eficiente, y rentable.
Ventajas del Diseño de Punto de Amarre
- Mantiene la Integridad de la Producción
Los puntos de amarre evitan que la lámina para troquelado y los residuos se separen completamente luego del corte. Esto permite que el sistema de agarre transporte las láminas de manera estable y permita un traslado fluido hacia los procesos de alimentación, descarga, y encolado, evitando tiempos de inactividad y la dispersión de residuos. - Mejora la Dispersión de Residuos y la Eficiencia de Flujos de Proceso
Los puntos de amarre permiten que los residuos sean eliminados ordenadamente durante la separación y ayudan a prevenir que piezas sueltas se atasquen dentro del equipo. - Bajo Costo y Tecnología Madura
Los puntos de amarre pueden ser creados al añadir muescas simples a la troqueladora. No requiere equipos adicionales, haciéndolo una solución madura y rentable para el procesamiento de láminas sueltas.
| Modelo | LY-DS-650 |
| Tipo de Troquelado | Flat pressing |
| Tamaño Máx. de la Alimentación de Papel | 900*640 mm |
| Tamaño Mín. de la Alimentación de Papel | 250*400 mm |
| Tamaño Máx. de Troquelado | 890*630 mm |
| Presión de Cortado Máx. | 125T |
| Grosor del Cartón Gris | 300–2200 g/m² |
| Velocidad Máx. del Equipo | 1700-1770 ciclos/hora |
| Altura Máx. de la Pila de Alimentación | 1280 mm |
| Altura Máx. de la Pila de Descarga | 1270 mm |
| Fuente de Poder | 380V |
| Potencia del Motor Principal | 7.5 kW |
| Potencia Total | 10 kW |
| Peso del Equipo | 4.5 toneladas |
| Dimensiones Generales (L*W*H) | 3300*1650*2300 mm |
- Plataforma De Alimentación Continua de 1200 mm
La plataforma de alimentación continua permite la alimentación sin pausas, reduce la dificultad de operación manual, y minimiza la necesidad de operadores presentes durante largos periodos de tiempo. Ayuda a reducir el nivel de labor manual y mejora la eficiencia productiva.
- Pantalla Táctil HMI
Ofrece una operación simple y conveniente, permitiendo que los operadores introduzcan las dimensiones del producto para que el equipo calibre la posición de forma automática. Permite el ajuste rápido del troquel y cambios rápidos de producto, con un tiempo de ejecución de aproximadamente 20 minutos.
- Herramientas de Troquelado
Permiten la ejecución de cortes medios y cortes completes sin necesidad de pr-cortado, ofreciendo cortes limpios, sin elevaciones de esquinas o bordes rugosos. Luego del corte las piezas permanecen juntas hasta ser pasadas al proceso de separación de residuos.
- Mecanismo de Accionamiento por Palanca Excéntrica
El mecanismo de palanca excéntrica a ambos lados transforma la potencia del motor en un movimiento vertical alternante de las pletinas superiores e inferiores. Esto descarga la presión de alto tonelaje necesaria para el corte y plegado del material.
- Mecanismo de Accionamiento Principal: Eje Excéntrico y Volante
EL mecanismo de accionamiento principal potencia el movimiento vertical alternante de la platina, descargando una presión estable, reduciendo la vibración del equipo, y mejorando la estabilidad operativa.
- Placa Neumática de Sujeción de Troqueles
La placa de sujeción asegura con firmeza la placa de troquelado en la plataforma superior, previniendo movimiento o solturas durante la operación y manteniendo un registro preciso de corte. El proceso de asegurado y desasegurado es ejecutado en u solo toque, reduciendo el cambio de troqueles y los tiempos de configuración.
- Cilindro de Aseguramiento de Troqueles
EL equipo está equipado con una función de aseguramiento. Solo da inicio al proceso de troquelado una vez la platina troqueladora está completamente asegurada, ayudando a prevenir fallas y riesgos de seguridad causados por piezas sueltas.
- Dispositivos de Seguridad
La colocación de placas de soportes, ajuste de placas, instalación de troqueles, y descarga de productos pueden ser completados desde el exterior del equipo para las seguridad del operador
