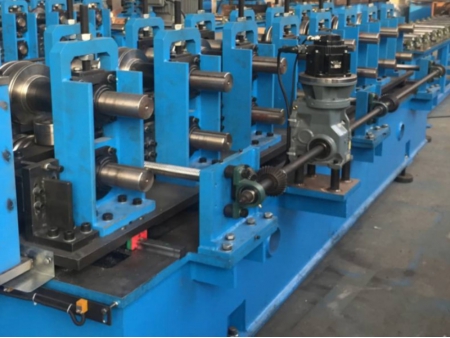

Máquina formadora de perfiles C
Solicite un presupuesto
| Materia prima | |
| Materiales aplicables | HRC (bobina de acero laminado en caliente) HRGI (acero galvanizado laminado en caliente) CRC (bobina de acero laminado en frío) GI (acero galvanizado) GL (acero galvalume) PPGI (acero galvanizado prepintado) PPGL (acero galvalume prepintado) Al (aluminio) |
| Espesor del material | 2 – 3 mm (personalizable) |
| Ancho de alimentación | 180 – 400 mm (personalizable) |
| Ancho efectivo | A: 60 – 200 mm B: 30 – 80 mm C: 0 – 20 mm |
| Dimensiones de la máquina y PLC</td> | |
| Tipo de perfil | Una sola máquina admite múltiples tipos de perfiles mediante el cambio manual o automático de las camisas. |
| Tamaño de la máquina | Aprox. 7 × 1.6 × 1.4 m |
| Peso de la máquina | 6 – 8 t |
| Color de la máquina | Personalizable |
| Sistema de control | Control totalmente automático mediante PLC, con pantalla táctil y variador de frecuencia |
| Voltaje | 380 V, 50 Hz, trifásico (según requerimiento del cliente) |
| Máquina perfiladora | |
| Rodillo nivelador | Diámetro: Ø 80 mm Material: Acero 45# (5-7 rodillos niveladores) |
| Eje principal | Diámetro: Ø 80 mm Material: Acero 45# (acabado mediante torneado) |
| Material de los rodillos | GR15 (recocido posterior a la forja, 58–60 HRC, con recubrimiento de cromo) |
| Estaciones de conformado | 12 - 18 estaciones |
| Potencia del motor | 11–15 kW (con reductor de engranajes cicloidal) |
| Velocidad de conformado | 8 – 30 m/min |
| Dispositivo de punzonado | |
| Tipo de punzonado | Punzonado hidráulico |
| Configuración de las matrices de punzonado | 2 juegos (personalizables según los planos del perfil) |
| Dispositivo de corte | |
| Método de corte | Corte automático (4 – 11 kW) |
| Material de la cuchilla de corte | Cr12MoV (tratamiento térmico, 58 - 60 HRC) |
- h=100mm, b=50mm, c=15mm, anchura de la bobina=210mm
- h=150mm, b=50/60mm, c=20mm, anchura de la bobina=270/290mm
- h=200mm, b=65/70mm, c=20mm, anchura de la bobina=350/360mm
- h=250mm, b=70/80mm, c=20mm, anchura de la bobina=410/430mm
- h=300mm, b=70/80mm, c=20mm, anchura de la bobina=460/480mm
Proceso
Desbobinado → Alimentación y guiado → Nivelación → Perfilado → Punzonado → Corte → Recogida del producto terminado
- Dispositivo de alimentación de material
- Alimentación
- Formación hidráulica
- Cortadora hidráulica
- Dispositivo de descarga
| N°. | Equipo | Cantidad |
| 1 | Desbobinador manual de 5 t | 1 juego |
| 2 | Dispositivo de nivelación | 1 juego |
| 3 | Dispositivo de punzonado | 1 juego |
| 4 | Máquina perfiladora | 1 juego |
| 5 | Dispositivo de corte | 1 juego |
| 6 | Unidad de potencia hidráulica | 1 juego |
| 7 | Sistema de control (incluido el gabinete) | 1 juego |
| 8 | Mesa de salida | 1 juego |
- La máquina formadora de perfiles C integra rodillos intensamente procesados de acero forjado de calidad. La superficie cuenta con un revestimiento de cromo duro que proporciona a los rodillos una larga duración de uso.
- Este equipo cuenta con un ordenador para controlar el ajuste de longitud, la perforación y el recuento.
- La parte frontal de la máquina integra varios rodillos de aplanamiento para mejorar el alisado de la banda de acero. Después del aplanado, el perfil queda suficientemente liso y llano para satisfacer los estándares. Además, la máquina formadora de perfiles C cuenta con beneficios económicos.
- El resultado de esta máquina formadora de perfiles C se caracteriza por una resistencia al plegado excelente y una instalación práctica.
- Este producto se emplea normalmente como apoyo de techo y de paredes de construcciones de gran escala y media escala que incluye fábricas, naves industriales, garajes, gimnasios, centros de exposición, cines, teatros, jardines, etc.
