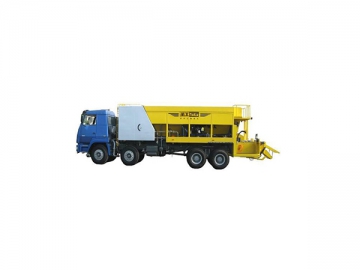

La pavimentadora de lechada asfáltica con fibra HGY5311TFC ha sido mejorada mediante unidades adicionales de fibra, esta máquina se utiliza principalmente para el tratamiento de enfermedades del pavimento, como reducción de la resistencia a la fricción, grietas y surcos, para la mejorar el desempeño anti- deslizante, la uniformidad y la impermeabilización de las carreteras. Este equipo puede ser utilizado en procesos como: sello de lechada asfáltica, sello con lechada modificada y micro-pavimentación con fibra.

Este equipo es una nueva versión de nuestro producto patentado para el mantenimiento de carreteras. Estando a la par de equipos internacionales de primera línea, nuestro producto ha sido probado y optimizado gracias a un largo y constante proceso de desarrollo, siendo ideal para trabajaos con micro-pavimento y sellamiento superficial de lechada asfáltica.

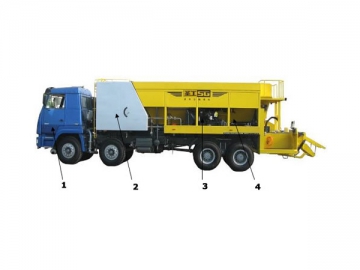

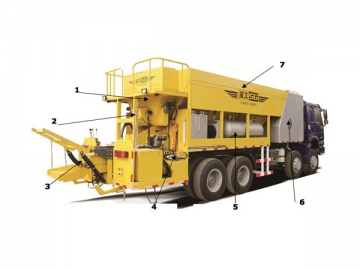

Perfil

Caja pavimentadora

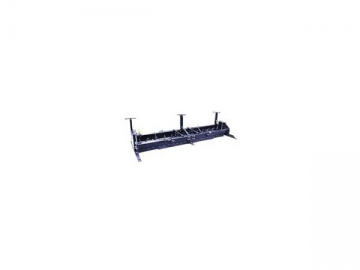

Caja pavimentadora rectangular
ajustable de doble eje(ancho
de pavimentación 2.5~4.3m)

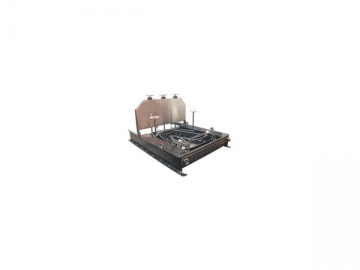

Caja pavimentadora en V para
reparación de surcos

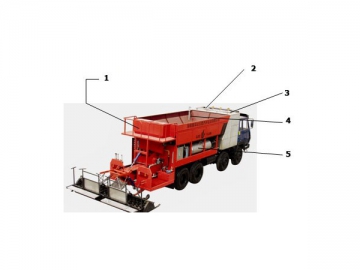

Componentes y estructuras

Chasís
El chasís de nuestra pavimentadora de lechada asfáltica es de tipo Styer 8×4 especialmente diseñado por SinoTruk. Tiene una buena movilidad con su motor de 290 caballos de fuerza y una gran capacidad de carga de 31 toneladas

Caja de cambios de dos velocidades
El camión puede moverse usando la marcha de alta velocidad cuando regresa al centro de acopio por más material, una vez en su lugar de trabajo debe pasar a la marcha de baja velocidad, con la cual mantiene su desplazamiento a 1km/h, suficiente para pavimentar con buena calidad y eficiencia.

Sistema de alimentación

El sistema de alimentación de materiales en la pavimentadora de lechada asfáltica se compone de cinco partes: subsistema de alimentación de agregados, subsistema de alimentación de emulsión, subsistema de suministro de agua, subsistema de alimentación de relleno y subsistema de alimentación de aditivo.

Subsistema de alimentación de agregados
Este subsistema consta de: contenedor de agregados, cono amortiguador, compuerta de alimentación, cinta transportadora, sistema de accionamiento, dispositivo de alarma por escasez de materiales.

1. El contenedor de agregados tiene un gran volumen de 12m³, lo cual reduce la frecuencia de viajes desde el centro de acopio hasta el lugar de trabajo, acelerando así el proceso de construcción, además este contenedor reduce la cantidad de uniones transversales aumentando la calidad y eficiencia del trabajo.
2. El cono amortiguador vibratorio evita deslizamientos y saltos causados por la sobrecarga de la cinta transportadora, mejorando con eficiencia la estabilidad en el transporte de los agregados.
3. Una cinta transportadora independiente es fácil de montar y desmontar. Además su estructura es ajustable facilita el manejo y el mantenimiento.
4. La compuerta de alimentación hace fácil regular el volumen de entrada de acuerdo a diversas condiciones de trabajo.
5. Una potente propulsión hidráulica permite un transporte estable. Asimismo El avanzado sensor de velocidad y el modo de regulación continua mantienen las operaciones precisas y eficientes.
6. El dispositivo de alarma por escasez de materiales, controla en todo momento el transporte de agregados asegurando la calidad de la construcción.

Subsistema de alimentación de emulsión
Este subsistema está integrado por: tanque de emulsión, bomba de emulsión, válvula de control, tubería y sistema de accionamiento.
1. El tanque de emulsión resistente a la corrosión, tiene una capacidad de 4m³ esto incrementa enormemente la eficiencia.
2. La bomba de emulsión de desplazamiento positivo es eficiente y tiene un flujo constante, además su avanzado sensor de velocidad logra un control preciso de la cantidad de emulsión suministrada. Esta bomba cuenta también con una circulación de calefacción apta para condiciones de trabajo severas.
3. La válvula de control de aire es fabricada por reconocidas empresas nacionales y extranjeras que garantizan un control estable y automático.
4. Las tuberías resistentes a la corrosión están hechas de acero inoxidable de la mejor calidad para prolongar su vida útil.
5. El potente motor hidráulico fabricado por famosas marcas nacionales y extranjeras impulsa el transportador de forma estable.

Subsistema de suministro de agua
Este subsistema contiene principalmente: tanque de agua, bomba de agua, medidor de flujo, válvula de control, tuberías y sistema de accionamiento.
1. El tanque de agua con un volumen de 4m³ mejora en gran medida la eficiencia de trabajo.
2. La bomba de agua centrífuga se caracteriza por un rendimiento estable y una larga vida útil.
3. El medidor de flujo con pantalla digital, puede medir la tasa de flujo de agua y mezclar materiales con precisión.
4. La válvula de control de asiento inclinado suministrada por famosos fabricantes extranjeros, garantiza el control automático.
5. Las tuberías resistentes a la corrosión están hechas de acero inoxidable de la mejor calidad para prolongar su vida útil.
6. El limpiador de alta presión y el dispositivo de recarga de agua están incluidos para facilitar la limpieza y el mantenimiento rutinario.

Subsistema de alimentación de relleno
Este sistema puede funcionar con dos tipos de rellenos, lo cual es importante para ciertas condiciones de construcción. El alimentador de espiral garantiza un volumen de descarga estable.

Subsistema de alimentación de aditivo.
Todos los componentes y partes de la pavimentadora de lechada asfáltica son de acero inoxidable. El dispositivo es accionado neumáticamente, con una estructura sencilla y un rendimiento estable. El rotámetro de vidrio puede leer confiablemente la velocidad de flujo haciendo que este equipo sea fácil de monitorear y operar.

Subsistema de alimentación de fibra
Este sistema incluye: tanque rotatorio de rollos de fibra, dispositivo cortador de fibra, dispositivo alimentador de fibra y sistema independiente de accionamiento y control. Cuenta con discos de corte con cuchillas paralelas exteriores, él espacio libre entre dos cuchillas es la longitud de la fibra cortada. Esta estructura especial de tamaño pequeño transporta fácilmente la fibra, suministrándola en la cantidad adecuada y con el tamaño preciso, entonces la fibra se corta y se sopla mediante el mezclador de aire comprimido.

Sistema de mezcla
El sistema de mezcla de la pavimentadora de lechada asfáltica emplea cuchillas espirales de doble eje para mezclar y transportar. Esta máquina se caracteriza por su alta velocidad de rotación, gran potencia y buen efecto de tamboreo. La cuchilla de gran abrasión garantiza la eficiencia durante la construcción. El ángulo de inclinación del mezclador puede ajustable libremente, mejorando los efectos de mezcla y permitiendo así satisfacer las necesidades de carreteras con diferentes pendientes. El volumen de descarga máxima es de 3.5t/min, que es adecuado para cualquier requisito de construcción

Sistema de pavimentación
1. La pavimentadora telescópica automática no sólo se adapta a cualquier tipo de carretera, sino también puede regular el peralte de acuerdo a las condiciones del camino.
2. La hélice espiral de dos hileras puede pavimentar y retemplar con lo cual se previene la segregación de la lechada.
3. La parte inferior de las zapatas antideslizantes está hecha de una aleación de gran resistencia, lo cual prolonga la vida útil del producto.
4. El potente motor hidráulico puede ser de marcas chinas o extranjeras y brinda a la máquina una capacidad de transporte estable. La velocidad de rotación y la dirección pueden controlarse libremente de acuerdo a diversos métodos de construcción.

Sistema de alimentación

El sistema de accionamiento de nuestra máquina pavimentadora cuenta con un motor y un sistema hidráulico.

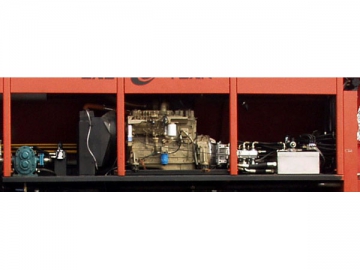

Motor
Motor Cummins refrigerado por agua con potencia nominal de 110kw/2000rpm. Este motor incluye un turbocargador de gran potencia y desempeño confiable.

Sistema hidráulico
La bomba hidráulica, el motor hidráulico y la válvula de control hidráulico, son todos de marcas con gran reconocimiento internacional, esto es una importante garantía de calidad para el sistema. La unidad de potencia por ejemplo es controlada por dos grupos de bomba triple, los cuales le entregan una potencia independiente del sistema principal, evitando así posibles interferencias.

Sistema de control
El sistema de control integrado sitúa todas las operaciones manuales dentro de la plataforma de funcionamiento, también es capaz de iniciar o detener operaciones fácilmente usando un solo interruptor. Adicionalmente su sistema de control PLC le permite realizar funciones de manera automática, esto sumado al sistema completo de pantallas y dispositivos de alarma lo hace una opción ideal para la construcción de carreteras.

Ventajas
1. Nuestra pavimentadora es un equipo es un producto patentado, con un excelente rendimiento, incluso supera los requerimientos de productos similares en la industria nacional china y extranjera.
2. El motor de alta potencia se utiliza para pavimentar con asfalto modificado de alta viscosidad.
3. Cuenta con un contenedor de 12m3 para aumentar la eficiencia del trabajo.
4. El volumen máximo de mezcla de 3.5t/min se ajusta a diversos parámetros y tecnologías de construcción.
5. La unidad de alimentación de fibra con diseño optimizado regula la cantidad de fibra suministrada, de manera uniforme y precisa.
6. Los tanques de almacenamiento de fluidos y las tuberías están hechos de acero inoxidable para prolongar la vida útil de la máquina.
7. Las partes esenciales de la máquina son de marcas internacionales famosas a fin de garantizar la fiabilidad y la estabilidad.
8. Este equipo cuenta con un control centralizado para toda la máquina, dotado de una completa visualización de las funciones, pantallas, alarmas, etc. Asimismo su diseño ergonómico permite una fácil operación.
9. El chasís está equipado con una caja de cambios de dos velocidades, la cual permite una eficiente combinación entre el desplazamiento a alta velocidad para el acopio de materiales y la baja velocidad durante el proceso de construcción.
10. Este producto ha sido optimizado y ofrece una sólida garantía de calidad así como una larga vida útil.
11. La pavimentadora cuenta con un excelente diseño exterior.
